대영기계공조, 풍(바람風)쟁이

#배기휀 베어링 교환입니다. 기기 외관과 #송풍기 제원입니다. 모터 베어링 교환 완료합니다. 습기에 의한 부식으로 보입니다. 부하 측 베어링 교환 완료. 반부하 측 베어링 교환 완료. 풀리 정렬과 벨트 장력을 맞추어 벨트를 장착합니다. 시운전을 마치고, 벨트 안전커버를 덮습니다. 궁금 사항문의 : 010-3727-7299

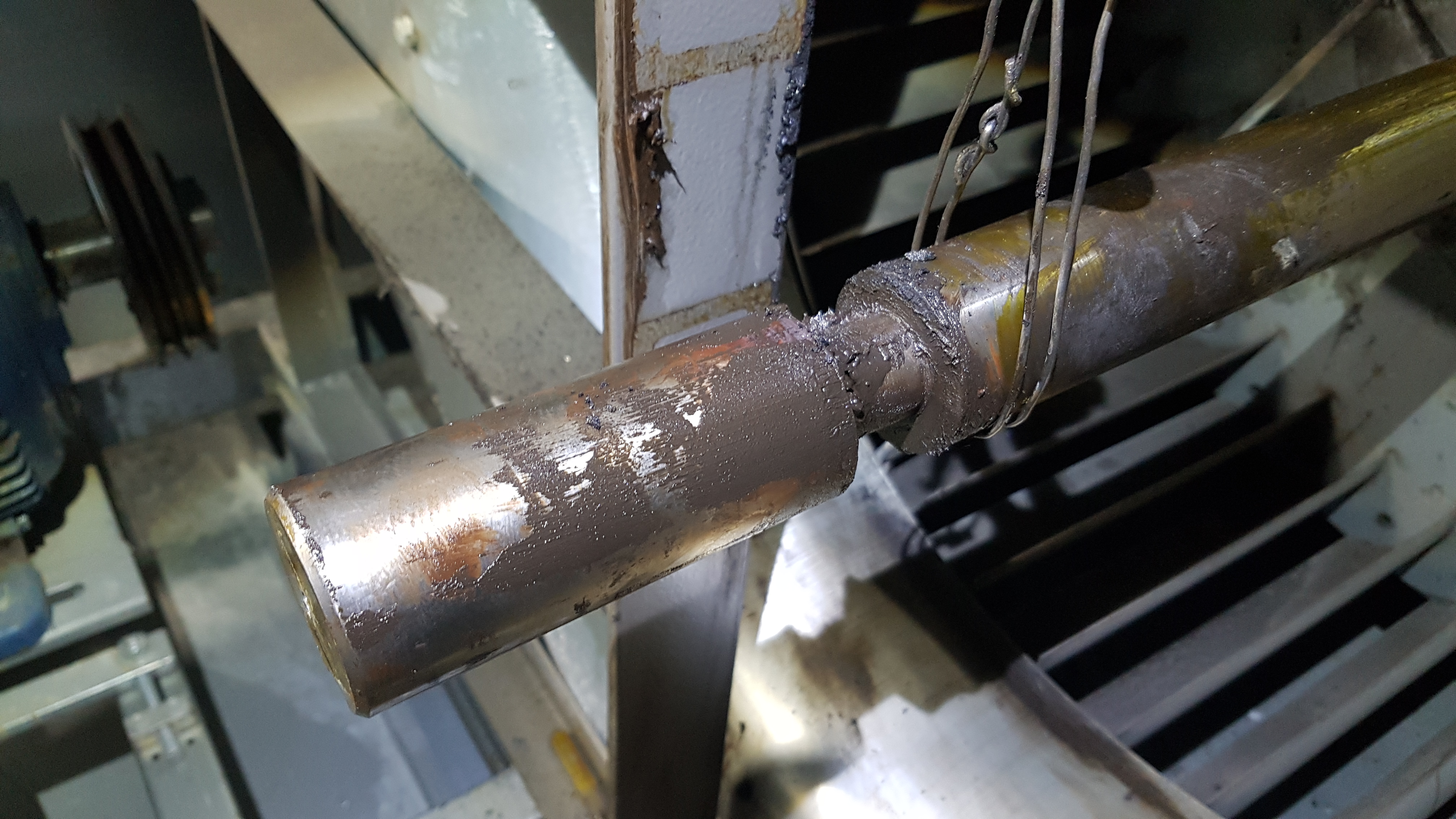

공기조화장치 급기용 송풍기의 샤프트가 마모되어 교환합니다. 공조기 외관과 송풍기 제원입니다. 플리와 베어링 하우징 분리합니다. 무부하 베어링과 벨마우스 분리합니다. 임펠러와 샤프트 분리합니다. 부하측 샤프트 변형. 무부하 샤프트 마모. 모터 베어링 교환. 교환할 휀 부품입니다. 베어링 조립합니다. 베어링 조립을 완료합니다. 반부하측 베어링을 체결하고, 그리스를 투입합니다. 부하측 베어링을 체결하고, 그리스를 투입합니다.풀리를 정렬하고, 벨트 장력를 조절하여 구동부 교환 작업을 마칩니다. 시운전하여, 진동과 소음을 확인하였습니다. 작업의 결과물입니다. 궁금사항문의 : 010-3727-7299 대영기계공조

설 명절 전 날,판매시설용 공기조화 급기 송풍기 가동 정지로 현장 방문하여 확인하고 베어링를 재 조립해 드렸습니다. 휀 베어링 체결이 완전치 않아,벨트 장력에 의한 부하 측으로 회전체가 많이 끌려가 있습니다. 임펠러가 당겨와 흡입구 벨마우스와 닿아 마찰로 잘려 있습니다. 잘려 있던 흡입구를 제거합니다. 회전체를 제자리에 복귀 시킵니다.(샤프트 마모 정도가 보이시지요) 베어링를 재 조립합니다. 흡입구와 샤프트는 차후 교환하기로 합니다. 궁금사항문의 : 010-3727-7299 대영기계공조

공기조화기의 리턴 휀 베어링 교환입니다.리턴 휀 제원입니다.부하 측 베어링 교환합니다.반 부하 측 베어링 교환입니다.모터 제원입니다.모터 부하 측 베어링 자리에 부식이 진행되고 있습니다.반부하 측 입니다. 깨끗하지요.베어링 상태, 비교입니다.리턴휀 베어링 교환 작업이 완료 되었습니다.교환 된, 소모성 부품들입니다.궁금사항 문의: 010-3727-7299 대영기계공조

공조기 급기휀사프트 교체입니다. 공기조화기 제원입니다. 패널에 내장된 급기휀 입니다. 부하측 마모된 샤프트. 비교된 샤프트입니다. 기존 반부하측 샤프트 길이를 불필요한 부분 만큼은 줄였습니다. 샤프트 교체 완료. 부하측 베어링 조립합니다. 반부하측 베어링 조립합니다. 모터 부하측 샤프트 마모 진행 중입니다. 모터 베어링 교환 완료. 풀리 정렬과 벨트 장력 조절하고 벨트 장착을 완료합니다. 궁금사항 문의: 010-3727-7299 대영기계공조

공조기 급기휀 베어링(6209 2RS 1K) 교환 작업입니다.  공조기 외형과 성능표(명판) 입니다.  6208 2RS 1K로 표기된 베어링 코드가 의심되어 측정 했습니다.측정 값이 40이면 6209 2RS 1K여야 합니다.  윤활유가 고갈되어 있으며, 베어링을 감싸고 있는 고무커버도 안 보입니다.  부하측 베어링을 교환하고, 고무판으로 베어링커버를 대신 하였습니다.  부하측 작업을 완료합니다.  반 부하측 입니다.부하측에 없던 베어링을 감싸고 있는 고무커버가 보입니다.  고무링을 옮겨 삽입합니다.  반 부하측 베어링 조립을 완료합니다.  모터 제원과 반 부하측 베어링 교환합니다.  부하측 베어링 윤활유 과다 공급으로 코어까지 윤활유 범벅입니다.  휘뿌려진 윤활유을 닦아내고, 부하측 베어링을 교환합니다...

리턴휀 구동부 소모성 부품의 마모로 소음이 심해져 필요 부품을 교환합니다.대상 공조기(공기조화기)의 송풍기 모델 ADH-355R 제원입니다.붉은색은 부품의 마모에서 볼 수 있는 쇳가루로 보입니다.V풀리가 심하게 마모되었습니다.반부하 측 베어링(YET 206)을 교환합니다.부하 측 베어링 자리에 해당되는 곳의 샤프트가 마모가 보입니다.부하 측 베어링교환이 완료되었습니다.모터 베어링을 교환합니다.풀리 정렬과 벨트 장력을 맞추고 벨트를 장착합니다.모터 냉각팬의 안전커버를 부착합니다.소모부품 교환 작업이 완료되었습니다.궁금 사항 문의: 010-3727-7299 대영기계공조

공기조화기(Air Handling Unit) AHU. Return Fan(ADH-800) Shaft 교체입니다. 공조기 사양이 표기된 명판입니다. 모델 ADH-800 송풍기 사양입니다. 벨트를 제거하여 오작동으로 발생될 수 있는 최소한의 안전을 확보합니다. 휀 풀리와 부하 측 베어링을 제거합니다. 반부하 측 베어링을 제거합니다. 마모된 샤프트와 준비한 샤프트의 모습입니다. 모터 베어링교환 합니다. 샤프트와 베어링을 조립합니다. 플리정렬과 벨트장력을 마칩니다. 교체된 폐 부품들입니다. 궁금 사항 문의: 010-3727-7299 대영기계공조

주차장 행거휀 베어링과 소모부품을 교환합니다. 헹거형 배기휀입니다. 배기휀 제원입니다. 샤프트에 녹이 생겨서 분해하기 쉽지 않을 듯합니다. 기기를 하부로 내려놓습니다. 모터 베어링 교환. 임펠러와 샤프트, 베어링을 분리합니다. 탈거된 부품과 준비한 부품입니다. 베어링 부착. 임펠러 삽입. 샤프트를 조립합니다. 그리스 연락관을 조립합니다. 풀리 정렬과 벨트 장력을 맞추고, 벨트를 장착합니다. 행거팬을 상부에 위치시키고, 시운전하여 소음을 확인하여 기기를 인계합니다. 궁금 사항 문의 : 010-3727-7299 대영기계공조.

#급식실 주방배기휀 소음 관련 민원 발생하여 베어링 등 소모교환 합니다. 송풍기 제원입니다. Q: 261㎥/min × SP: 35 mmAq = S/F #5 SS × 5hp × 430 RPM 작업물입니다. 이 전에 어떤 업체에서, 모터를 7.5hp으로 키우고, 속도를 528 RPM으로 올려서 배기량을 올려놨습니다. 스피드가 528이면 풍량 310㎥/min, 정압 52 mmAq정도로 추정되며, 약 18% 정도 개선 되었을 듯합니다. 모터 샤프트를 용접해서 재가공한 것으로 보입니다. 휀 베어링과 자동그리스주입기를 교환합니다. 반부하 측 베어링과 자동그리스주입기를 교환합니다. 풀리 정렬과 벨트장력을 조절하여 벨트를 장착합니다. 벨트커버를 장착하고, 시운전하여, 진동과 소음 등을 확인하고 기기를 인계합니다. 궁금..
