대영기계공조, 풍(바람風)쟁이

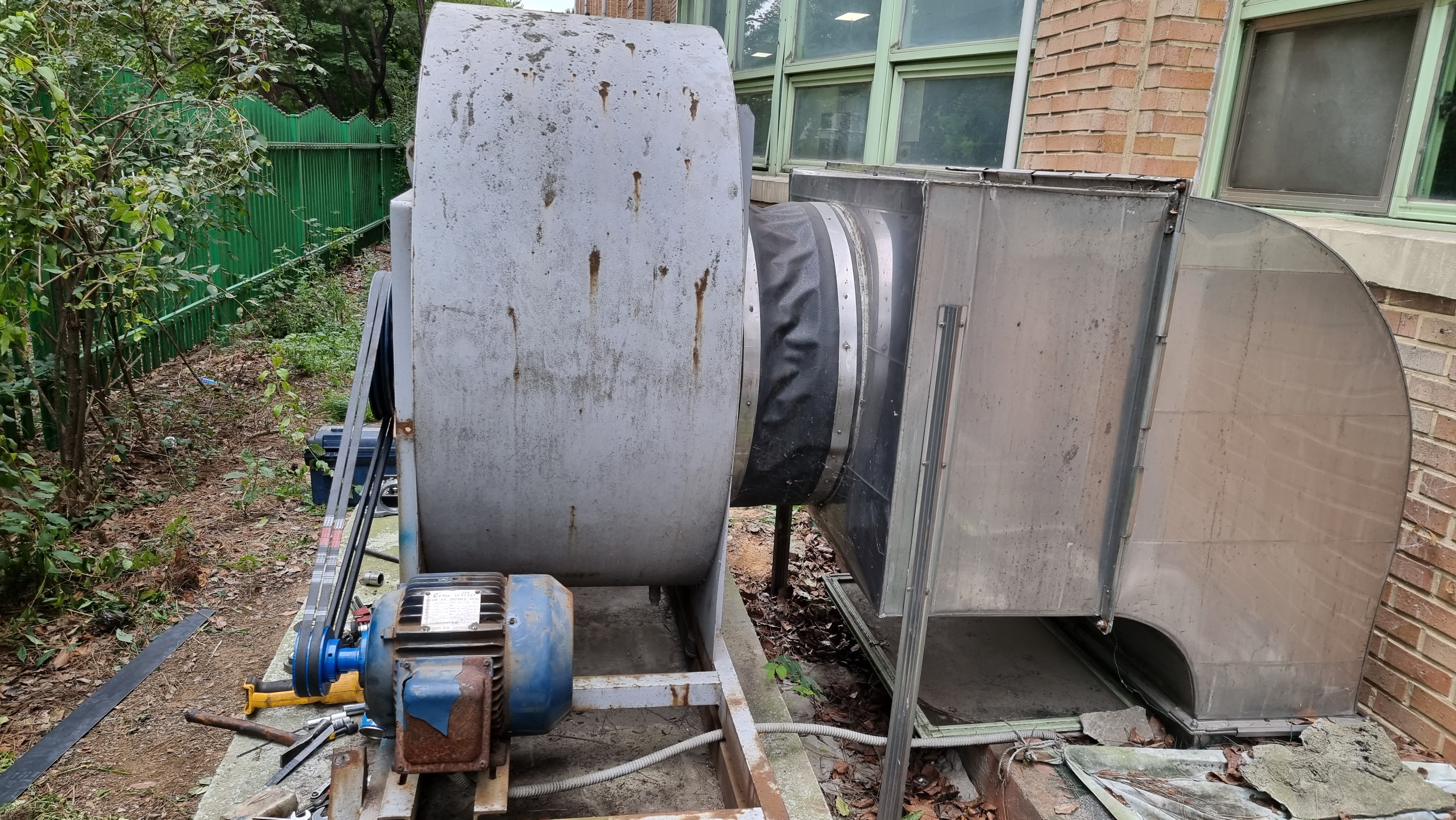

#급식실 주방배기휀 소음 관련 민원 발생하여 베어링 등 소모교환 합니다. 송풍기 제원입니다. Q: 261㎥/min × SP: 35 mmAq = S/F #5 SS × 5hp × 430 RPM 작업물입니다. 이 전에 어떤 업체에서, 모터를 7.5hp으로 키우고, 속도를 528 RPM으로 올려서 배기량을 올려놨습니다. 스피드가 528이면 풍량 310㎥/min, 정압 52 mmAq정도로 추정되며, 약 18% 정도 개선 되었을 듯합니다. 모터 샤프트를 용접해서 재가공한 것으로 보입니다. 휀 베어링과 자동그리스주입기를 교환합니다. 반부하 측 베어링과 자동그리스주입기를 교환합니다. 풀리 정렬과 벨트장력을 조절하여 벨트를 장착합니다. 벨트커버를 장착하고, 시운전하여, 진동과 소음 등을 확인하고 기기를 인계합니다. 궁금..

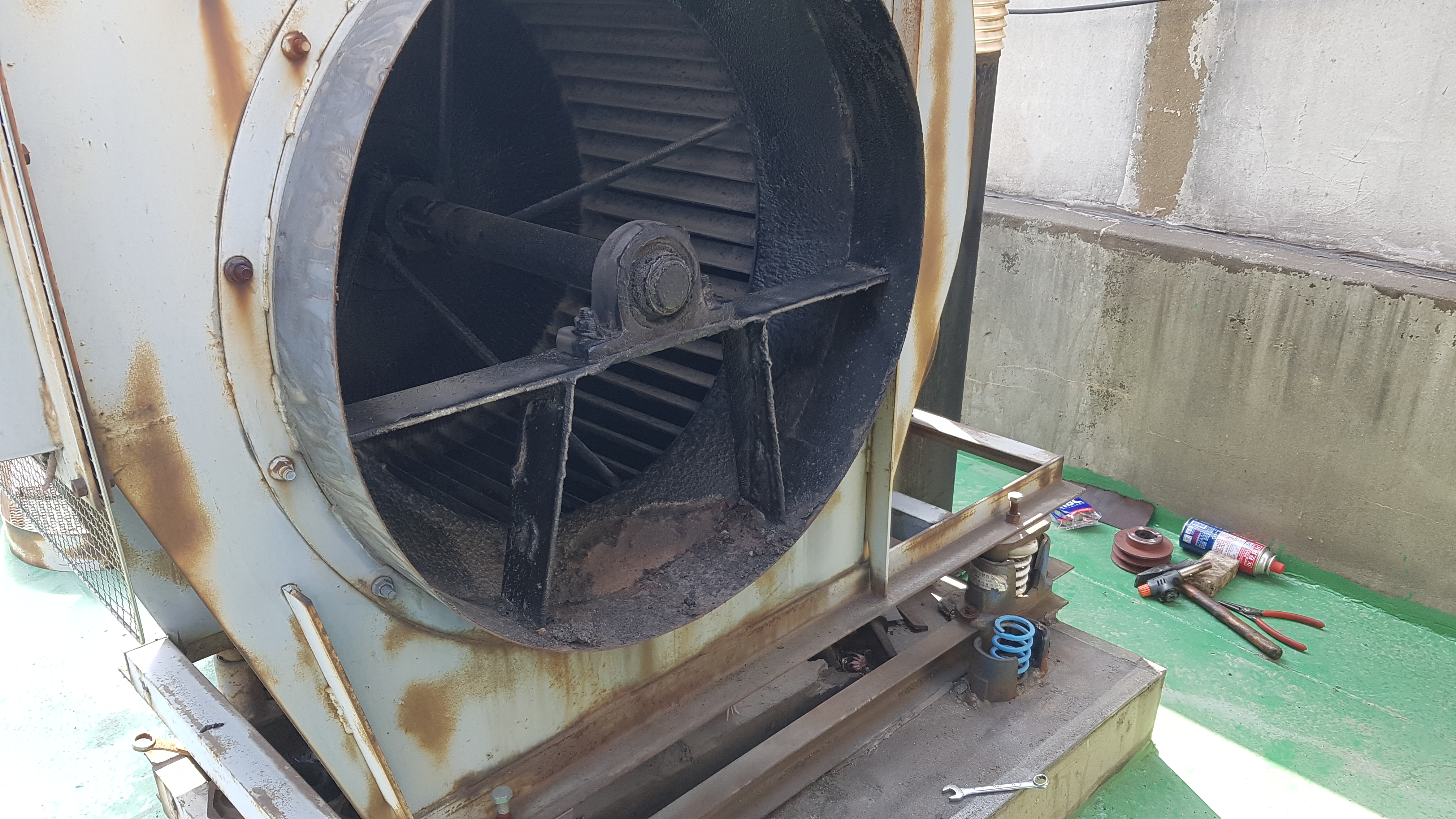

주방 배기팬 진동과 소음이 심해서 베어링과 소모부품들을 교환하였습니다. 구멍 난 흡입구 캔버스 설치 후 제거했어야 할 볼트가 남아 있습니다. ** 기기의 진동이 바닥까지 전해져 방진의 역할을 못하게 됩니다. 부하 측 베어링 교환 완료되었습니다. 무부하 측 베어링 교환 완료되었습니다. 모터 베어링교환 완료되었습니다. 풀리 정렬과 벨트 장력 조정 완료했습니다. 출고 시 고정했던 볼트 제거. 흡입구 캔버스 교환. 시운전하여 진동과 소음을 확인해, 기기를 인계하였습니다. 궁금 사항 문의: 010-3727-7299 대영기계공조

송풍기 베어링 소음이 심해져서 소모 부품들을 교환합니다.휀 명판이 없습니다.SF4.5 S×7.5HP, 우측에 조금 큰 휀입니다.**좌측 휀과 같은 SF4 S× 5HP인데, 배기량을 늘리려고,송풍기를 키운 것으로 판단되었습니다.덕트 사이즈는 그대로인데, 풍량이 커지다 보니, 결과적으로는 덕트 소음이 발생하고 있습니다.좌우 공간이 협소하여,흡입구 챔버를 분리하여 공간을 확보합니다.벨트커버와 벨트를 분리합니다.휀 풀리 분리하고요,부하 측 베어링 제거합니다.샤프트 용접해서 가공한 흔적과샤프트 베어링 자리에 마모 현상이 발생했습니다. 사용자에게 현 상태와 앞으로 일어날 수 있는 문제 등을 말씀드리고 최선의 방법으로 베어링을 장착합니다. 무부하 측 베어링 윤활유 공급관이 설치가 안 돼서 윤활유 주입이 없었습니다.베..

학교 주방배기용 휀 소음으로 베어링 등 소모부품을 교환하여 민원을 하였습니다. 작업 대상 배기휀입니다. 배기휀 제원입니다. 교환해야 할 부품들입니다. 모터와 휀 풀리를 탈거합니다. 습기로 발생된 녹을 제거 하니, 이 전에 누군가 작업하면서 샤프트 표면을 거칠게 갈아 놓았습니다. 거친 모습이 확연하게 보이시죠! 부하 측 베어링과 휀 풀리를 장착합니다. 무부하 측 베어링 탈거 이곳 무부하 측도 심하게 갈려 있습니다. 베어링 교환 모터 베어링 교환 풀리정렬과 베트장력 조절하고 벨트 장착합니다. 흡입구 캔버스 연결 조립합니다. 모터와 벨트의 안전커버 조립하고, 시운전 가동으로 소음과 진동 등을 확인하여 기기를 인계합니다. 궁금 사항 문의 : 010-3727-7299 대영기계공조

식당 배기휀의 이상 소음으로 노후된 소모성 부품들을 교환하였습니다. 배기팬 제원입니다. 벨트커버 탈거 모터 풀리 고정볼트 조립 불량 부하 측 베어링과 샤프트 단의 밀착이 불안정하게 조립된 것으로 보입니다. 베어링 탈거 샤프트 단의 길이가 3~40mm 짧은 듯합니다. 베어링 장착하고 위치 잡아 고정합니다. 흡입구 캔버스 소손 캔버스 제거 무부하 측 베어링 베어닝 탈거 베어링 교환 베어링 장착 완료 모터 제원 부하 측 베어링 자리가 마모가 진행 중입니다. 베어링 탈거 베어링 교환 모터 풀리 마모도 비교 풀리 정렬 벨드 장력 조절 벨트 장착 벨드 안전커버 장착 흡입구 캔버스 교환 교체된 폐품들입니다. 궁금 사항 문의 : 010-3727-7299 대영기계공조

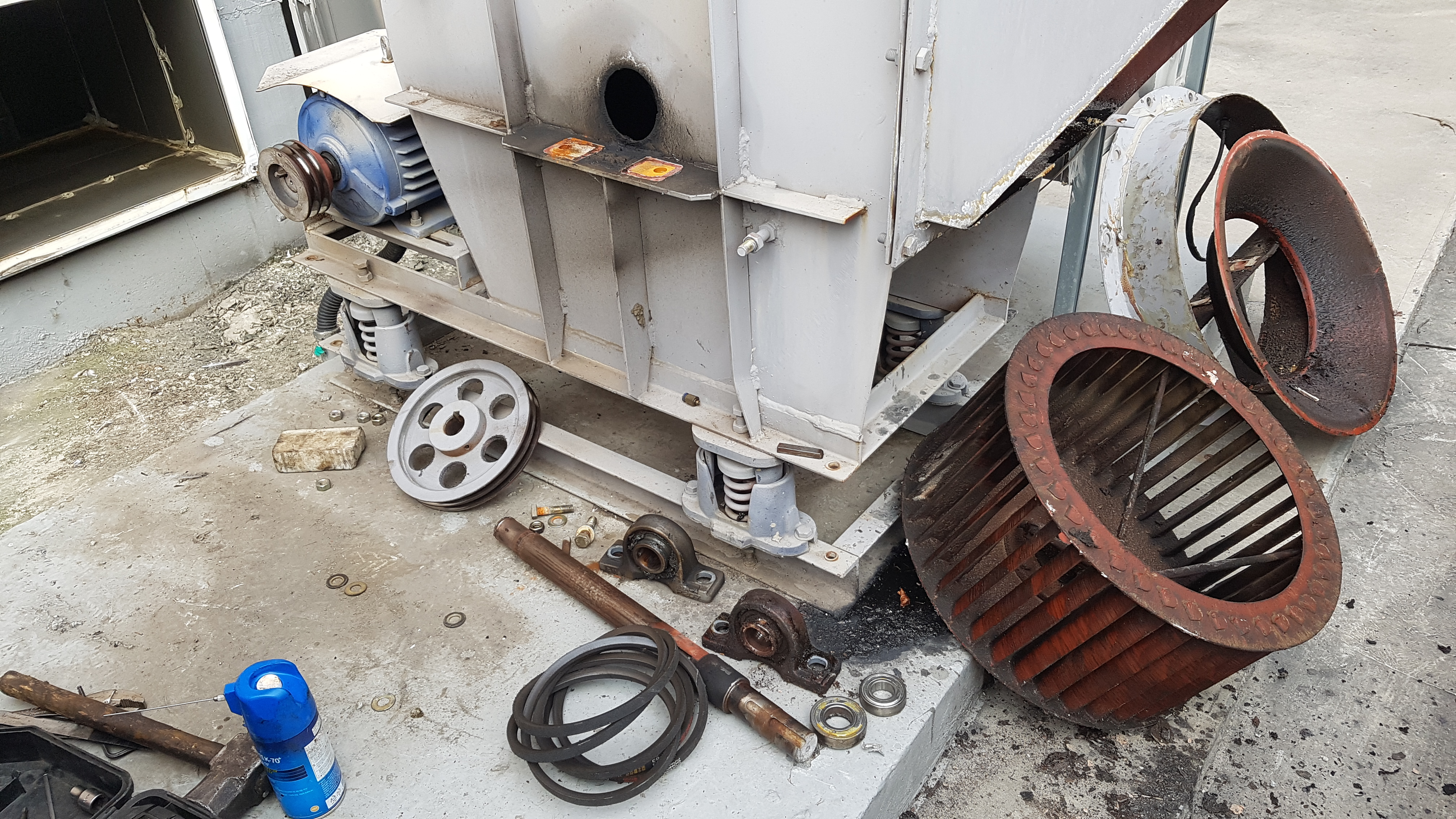

주방 배기휀의 축이 마모로 소음이 심해서 교환합니다. 배기휀의 제원입니다. 외형입니다. 옆을 지나는 덕트의 간섭으로 분해하여 공간을 확보합니다. 모터 베어링 교환. 모터 조립 완료. 흡입구를 분해하여, 임펠러와 샤프트 분리. 부하 측의 모습입니다. 샤프트 재가공. 무부하 측 베어링 위치의 마모 확인. 제거된 폐자재와 새로 준비한 부품. 임펠러와 샤프트를 삽입하여 재조립합니다. 부하 측 베어링 조립. 풀리를 장착하고 정렬합니다. 벨트의 장력을 조절합니다. 벨트 안전커버 조립. 흡입구 캔버스 조립완료. 공간 확보를 위해 분해했던 덕트를 조립합니다. 시험 가동하여 진동과 소음이 양호함을 확인, 담당자에게 인계합니다. 궁금 사항 상담 문의 : 대영기계공조 010-3727-7299 #주방배기홴소음 #화장실배기휀소..

주방 급기휀의 소음으로 마모된 부품들을 교환하였습니다. 휀의 제원입니다. 작업할 송풍기입니다. 브이벨트와 모터풀리 제거합니다. 모터 냉각팬과 베어링 브라켓트 분리합니다. 베어링 추출합니다. 베어링 삽입 완료. 휀 축이 짧아, 길이를 늘였습니다. 분해된 흡입구 방향입니다. 임펠러와 샤프트를 결합합니다. 임펠러와 베어링 조립을 완료합니다. 부하 측 베어링과 휀 & 모터 풀리를 장착하여, 풀리를 정렬하고 벨트의 장력을 조절합니다. 안전커버 조립으로 작업을 완료합니다. 작업의 결과물입니다. 궁금 사항문의 : 010-3727-7299 대영기계공조

주방용 배기휀의 소음이 심해서 원인을 찾아보니, 휀 풀리 내경의 허용공차 초과 가공으로 불량 부품을 사용함으로써 유격에 의한 흔들림이 생겨, 풀리 고정용 세팅 볼트는 풀려 빠지고, 사각키도 빠져 튕겨 나갔으며, 부하 측 베어링자리의 샤프트도 간섭을 받아 깎여 나갔다고 판단됩니다. 휀 & 모터 풀리 탈거합니다. 임펠러를 빼내고 축간거리를 확인합니다. 임펠러와 마모된 샤프트입니다 모터의 제원입니다. 모터 베어링 하우징 분해 모터 베어링 탈거 모터 베어링 삽입 모터 베어링 하우징 조립. 임펠러와 샤프트는 반출합니다. 합리적으로 재가공 복사된 샤프트와 기존 마모된 샤프트입니다. 임펠러 바란싱도 다시 했습니다. 무부하 측 베어링 장착 윤활 그리스 연락관 연결 부하 측 베어링 장착 마모된 휀 풀리 재 가공된 휀 풀..

주방용 배기휀을 교체하였습니다. 풍량 : 70㎥/min 정압 : 30㎜Aq 기종 : Sirocco Fan #2.5S 모터 : 3Ø×380v×1.5㎾×4p 주방용 다익형 배기휀입니다 철거, 반출되는 기존 배기휀 대체될 시로코팬입니다. 방진 스프링 교체. 시로코휀 설치가 완료되었습니다. 동력선 연결하고요 설치된 배기휀을 시운전하여 진동과 운전 전류를 확인합니다. 궁금 사항 상담 문의 : 대영기계공조 010-3727-7299 #주방배기홴소음 #화장실배기휀소음 #정화조배기홴소음 #휀축마모 #휀샤프트마모 #fan베어링교환 #모터풀리마모 #휀벨트교환 #송풍기소음 #모터베어링소음 #송풍기수리 #부로어소음 #급기홴소음 #리턴휀소음 #배기홴소음 #배기휀소음 #시로코휀소음 #휀베어링교체 #송풍량조정 #송풍량조절 #배기량조..

주방배기휀 소음으로, 벨트와 베어링 등 소모부품을 교환하여 소음을 제거하였습니다. Sirocco Fan 5ss Motor 15hp 주변 습기와 부품의 노후로 베어링 마찰소음이 발생하여 소모성 부품들을 교환합니다. 흡입덕트와 안전커버, 벨트를 분리합니다. 배기휀의 흡입구 무부하 측 구름베어링을 교환합니다. 교체 완료된 무부하측 휀 베어링입니다. 모터 베어링 커버 분리합니다. 교환할 모터 볼베어링 제거된 모터 베어링과 대비 모터 베어링 교체 완료하고 배기휀 부하측 구름베어링도 교환합니다. 마모된 모터 푸리(풀리)도 교환하였습니다. 시로코휀의 휀 풀리와 모터 풀리를 정렬하고 휀 벨트의 장력을 조절하여 V-BELT를 장착합니다. 운전전류를 측정하여 담당자에게 설명하고, 진동과 소음이 해소되었음을 확인하였습니다...
