대영기계공조, 풍(바람風)쟁이

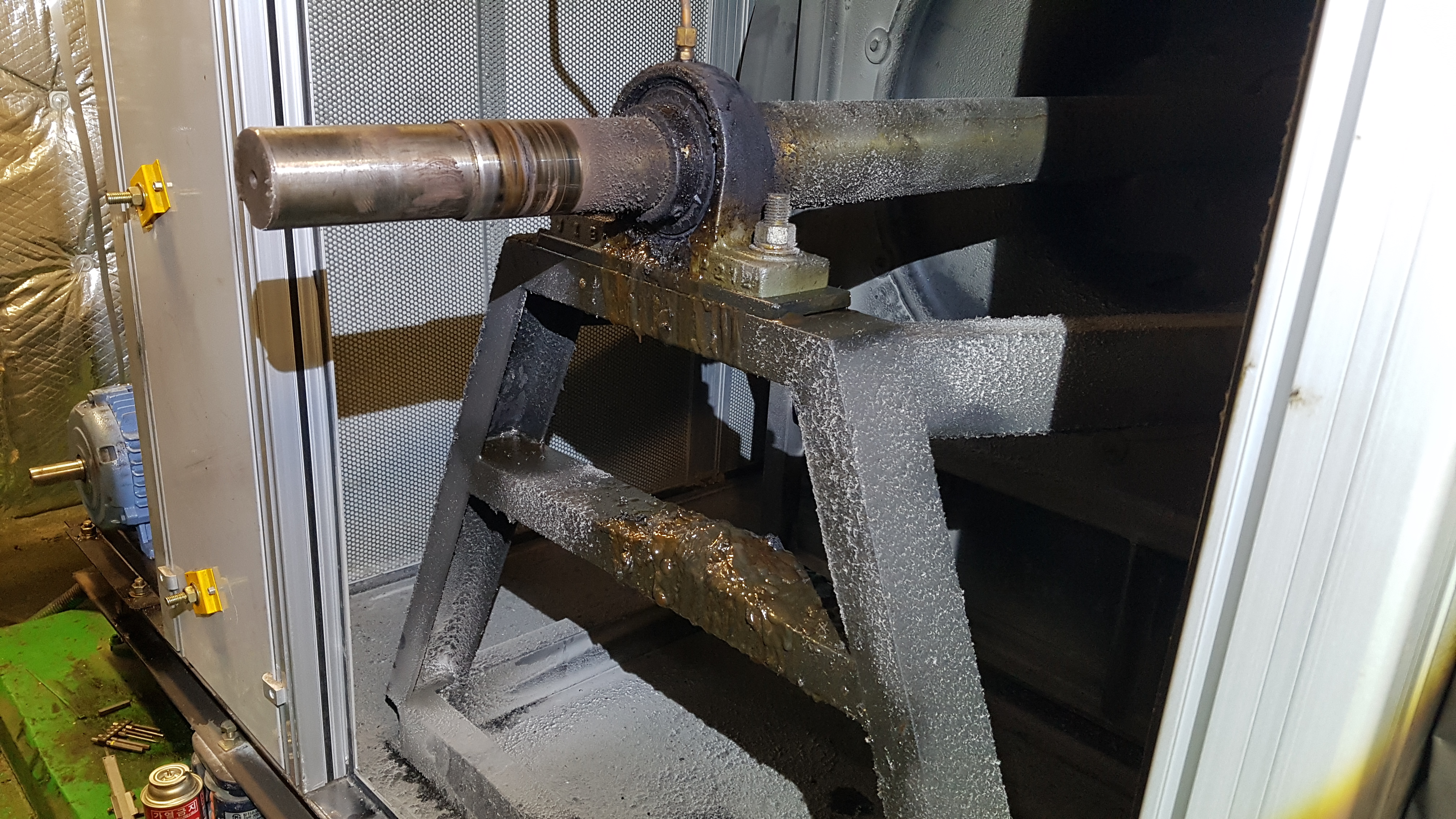

공기조화장치 급기용 송풍기의 샤프트가 마모되어 교환합니다. 공조기 외관과 송풍기 제원입니다. 플리와 베어링 하우징 분리합니다. 무부하 베어링과 벨마우스 분리합니다. 임펠러와 샤프트 분리합니다. 부하측 샤프트 변형. 무부하 샤프트 마모. 모터 베어링 교환. 교환할 휀 부품입니다. 베어링 조립합니다. 베어링 조립을 완료합니다. 반부하측 베어링을 체결하고, 그리스를 투입합니다. 부하측 베어링을 체결하고, 그리스를 투입합니다.풀리를 정렬하고, 벨트 장력를 조절하여 구동부 교환 작업을 마칩니다. 시운전하여, 진동과 소음을 확인하였습니다. 작업의 결과물입니다. 궁금사항문의 : 010-3727-7299 대영기계공조

공조기 리턴(환기) 휀 베어링이 마찰열로 고착되어 소모부품을 교환하였습니다. 장비 이력입니다. 공조기 제원입니다. 리턴휀의 제원입니다. Q : 317 CMM * SP: 35 mmAq * 1104 RPM 팬 베어링 : UCP212=2ea 모터 베어링(5hp) : 6208=2ea 휀 벨트 : 3V1160=2ea 모터 풀리 : 3V2-140 휀 풀리 : 3V2-225 모터 제원입니다. 모터 베어링 교환. 모터 풀리와 냉각팬 안전커버를 탈거하고 냉각팬을 분리합니다. 모터 베어링 하우징을 분리하고 베어링을 탈거합니다. 준비된 베어링을 삽입하고 역순으로 모터를 재조립합니다. 구름베어링이 윤활이 원활하지 못해 마찰열로 까맣게 탄화된 모습입니다. (주위에 인화물질이 있을 경우 화재도 가능할 수 있겠습니다.) 공조기 패..

배기휀 임펠러의 원형(정밸런스)을 유지해 주는 스테이볼트가 오랜 시간 사용으로 피로에 의해 단락 되어 임펠러를 교체하였습니다. 시로코팬의 스테이볼트 4개 중 1개가 떨어져 나갔습니다. (원심력이 흐트려짐에 따라 임펠러가 휘둘러지며 진동은 커집니다) 시로코휀 임페러의 스테이볼트가 떨어져 나간 것을 볼 수 있습니다. 작업 대상 송풍기의 명판입니다.(기종, 풍량, 정압, 크기, 모터 등,) 주차장 배기휀에서 임펠러를 빼낸 흡입구 측 모습입니다. 주차장 배기휀의 부하측 모습입니다. 새로 제작된 시로코휀 임펠러입니다. 새로 가공된 샤프트와 임펠러를 삽입, 조립합니다. 벨 마우스를 장착합니다. 조립된 흡입구측입니다. 깔끔하게 설치되었음을 확인합니다. 모터 베어링 하우징을 분해합니다. 베어링이 탈거되었습니다. 모터 ..

학교 급식실 주방 배기홴의 벨트 늘어짐과 베어링소음이 발생하여, 소모성 부품을 교환하여 문제를 해결하였습니다. 작업 전, 벨트 늘어짐 모습. 구동부 풀리 제거. 모터 베어링 제거 모터 베어링과 부하 측 베어링 교환. 반부하 측(흡입부) 반부하 측 베어링 교환. 구동부 풀리 정렬과 벨트 장력조절 완료. 배기홴 2 set 베어링과 벨트교환 작업이 완료되었습니다. 벨트 안전커버를 조립하고 기기를 가동하여 소음과 진동을 확인하였습니다. 특이한 점은 부하 측과 무부하 측 베어링 규격이 3단계(15Φ) 차이가 있었습니다. 즐거운 시간 되세요. 궁금 사항 문의 : 010-3727-7299 대영기계공조 주방 배기홴 수리 /주방 배기휀수리 /화장실 배기휀 /정화조 배기홴 /pvc fan /휀 축 마모 /샤프트마모 교환 ..

화장실 배기휀 풀리 및 베어링 벨트 교체. 구동부 유니버셜조인트 파손 교환. 시로코 휀 임펠러 파손으로 보수하였습니다. 송풍기의 급, 배기 장치기기에서 이상 소음이 발생하는 원인 중. 1. 고무벨트의 장력이 늘어져, 미끌림 마찰현상. 2. 베어링 수명 만료 & 윤활유 경화로 인한 마찰음. 3. 축 마모에 의한 원심력 상실로 생기는 소음. 4. 송풍기 날개에 이물질 부착 등, 동적 밸런스 상실로 인한 진동음. 5. 방진장치 소음 & 덕트 떨림에 의한 소음, 등등... 여러 가지 원인이 있을 수 있습니다. 참고하셔서 점검하세요. 궁금사항 문의 : 010-3727-7299 대영기계공조 주방 배기홴 수리 /주방 배기휀수리 /화장실 배기휀 /정화조 배기홴 /pvc fan /휀 축 마모 /샤프트마모 교환 /fan ..

주차장 급기용 덕트팬입니다. 날개 파손. 모터 소손 궁금 사항 문의 : 010-3727-7299 대영기계공조

부하 측 샤프트가 심하게 마모되어 교환하였습니다. 식당 배기휀입니다. shaft를 가공하여 대조해 보니 심하게 마모됨을 볼 수 있습니다. 기기를 재조립하여 인계합니다. 궁금 사항 문의 : 010-3727-7299 대영기계공조 #주방 배기홴 수리 #화장실배기휀 #정화조 배기홴 #pvc fan #휀축 마모 #샤프트마모 교환 #fan 베어링교환 #휀 모터풀리 마모 #휀벨트 교환 #송풍기 소음 #브로와 #motor베어링교환 #모터베어링 소음교체 #휀수리 #홴수리 #송풍기수리 #불로어 소음 #급기홴 소음 #리턴휀 소음 #배기홴 소음 #배기휀 소음 #배기팬소음 #시로코홴 소음 #시로코휀 소음 #시로코팬 소음 #베어링 교환 #베어링 교체 #송풍량조정 #송풍량조절 #배기량 조정 #배기량조절 #풍량증감 #풍량증가 #풍량..

저희 블로그에 방문해 주셔서 감사합니다.블로그 닉네임은 바람장사라는 의미로 풍(바람) 쟁이라 하였습니다. 이쁘게 기억해 주시면 합니다. ^&^ 공조기 냉,온수 겸용코일 동파수리, 냉난방코일, 냉수코일, 냉방코일, 온수코일, 난방코일, 동파수리, 개 보수 등.   공조기 스팀코일 교체, 난방코일, 증기코일, 스팀코일.  공조기 급기휀 수리, 급기팬, 에어포일 휀, 급기홴.    공조기 필터 교환, 프리필터(초급휠터), 미디움필터(중급휠터), 헤파필터(고급휠터), 카본필터(악취휠터)   공조기 냉수코일, 냉방코일 교환, 쿨링코일, AHU, Cooling Coil.   공조기 난방코일 교환, 온수코일, 냉온수 겸용 코일.   배기휀, 배기팬, 배기홴, 시로코팬(용도 : 주방 배기, 주차장 배기, 화장실 배기 ..

주방 배기휀의 축 마모가 있어 교환합니다. shaft & pulley, bearing, v-belt 모두 마모되어 교환하였습니다. 궁금 사항 문의 : 010-3727-7299 대영기계공조 #주방 배기홴 수리 #화장실배기휀 #정화조 배기홴 #pvc fan #휀축 마모 #샤프트마모 교환 #fan 베어링교환 #휀 모터풀리 마모 #휀벨트 교환 #송풍기 소음 #부로아 #모터베어링 소음 #시로코팬 소음 #베어링 교환 #베어링 교체 #휀수리 #홴수리 #송풍기수리 #불로어 소음 #급기홴 소음 #리턴휀 소음 #배기홴 소음 #배기휀 소음 #배기팬소음 #시로코홴 소음 #시로코휀 소음 #송풍량조정 #송풍량조절 #배기량 조정 #배기량조절 #풍량증감 #풍량증가 #풍량조정 #풍량조절

정화조 배기팬의 베어링에 소음이 발생하여 교환한 내용입니다. 정화조 배기휀 흡입구 캠퍼스 부분을 해체하여 휀날개와 휀 축을 분리했습니다. 기존 휀베어링과 교환할 UC베어링. 기존 휀베어링 제거 후에 새 구름베어링으로 교환. 휀 임펠러와 휀 샤프트(축)이 조립되었습니다. 모터 베어링도 교환합니다. 분리된 모터의 회전자와 베어링. 기존 베어링 제거. 풀리 정렬과 V-벨트 장력을 확인하고, 베어링 교체작업을 완료합니다. **참고 시설이 노후되면 덕트(풍로)에 이물질이 쌓여 마찰계수가 커지고, 이로 인한 압력이 증가해 배기량이 감소됩니다. 송풍기 상태를 점검하여 최적의 속도(rpm)로 증가 시켜서 배기량을 늘려줍니다. 궁금 사항 문의 : 010-3727-7299 대영기계공조 #정화조 배기휀수리 #정화조 pvc ..
