공조기 급기휀 베어링(6209 2RS 1K) 교환 작업입니다.

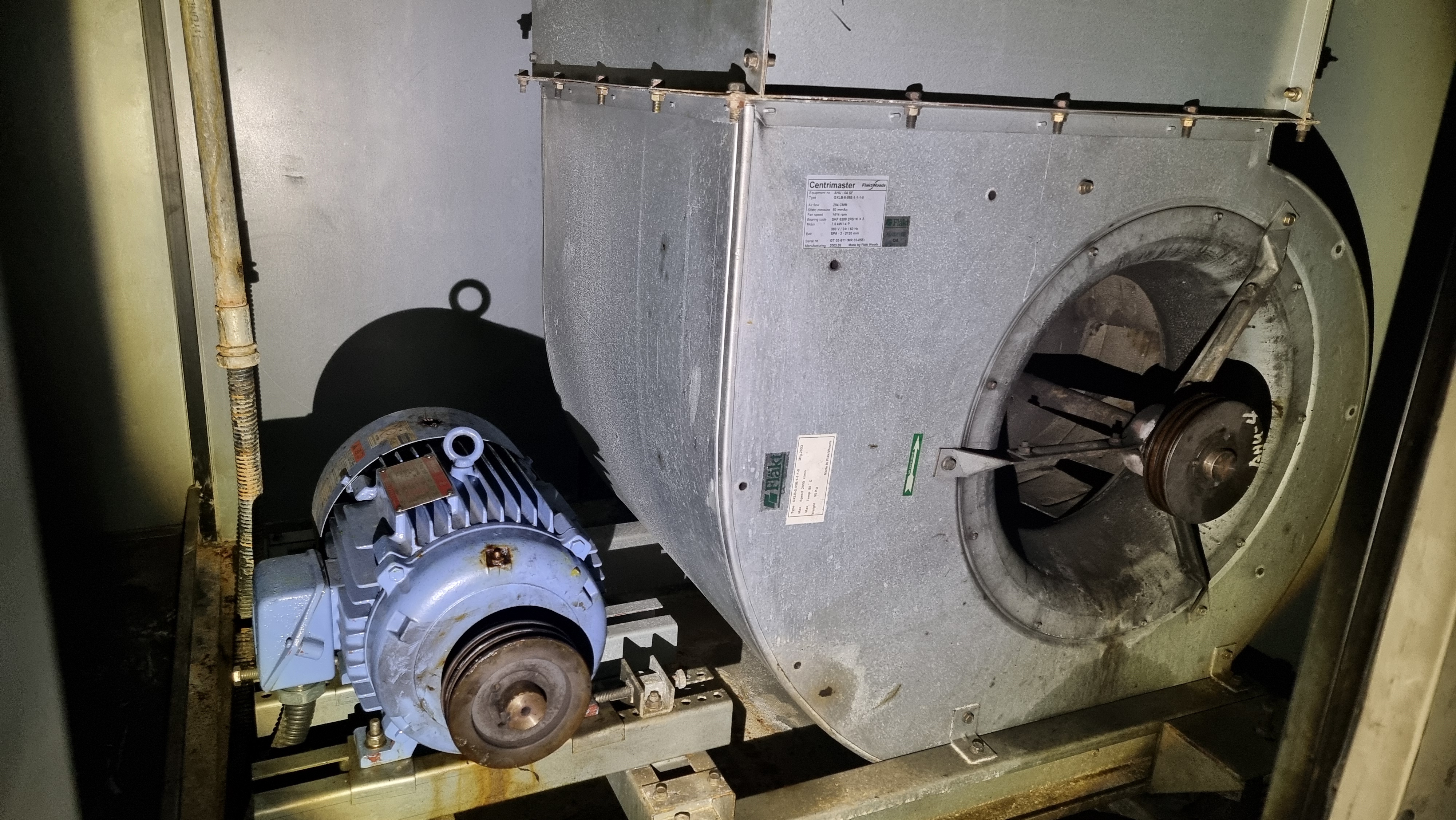

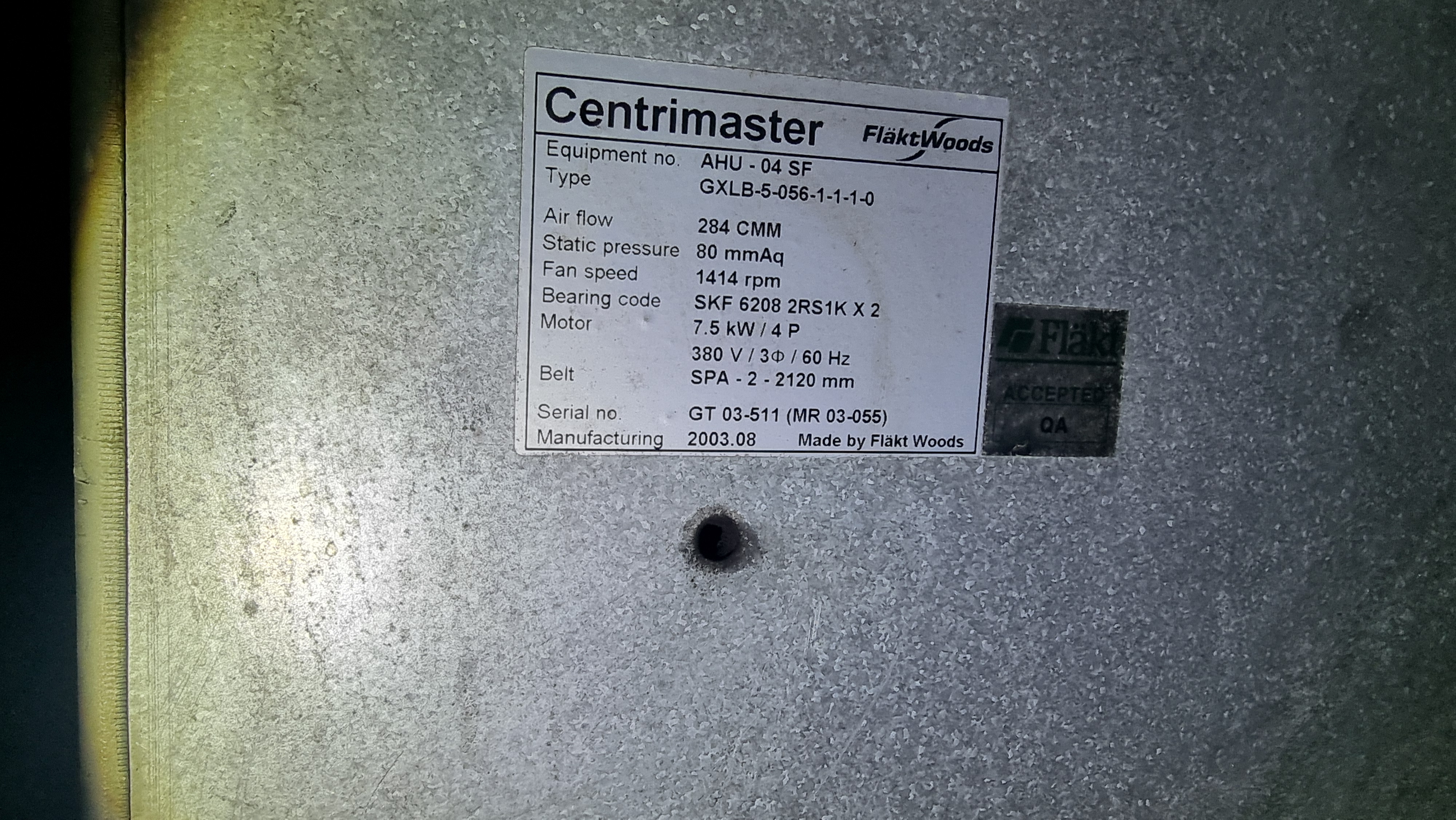

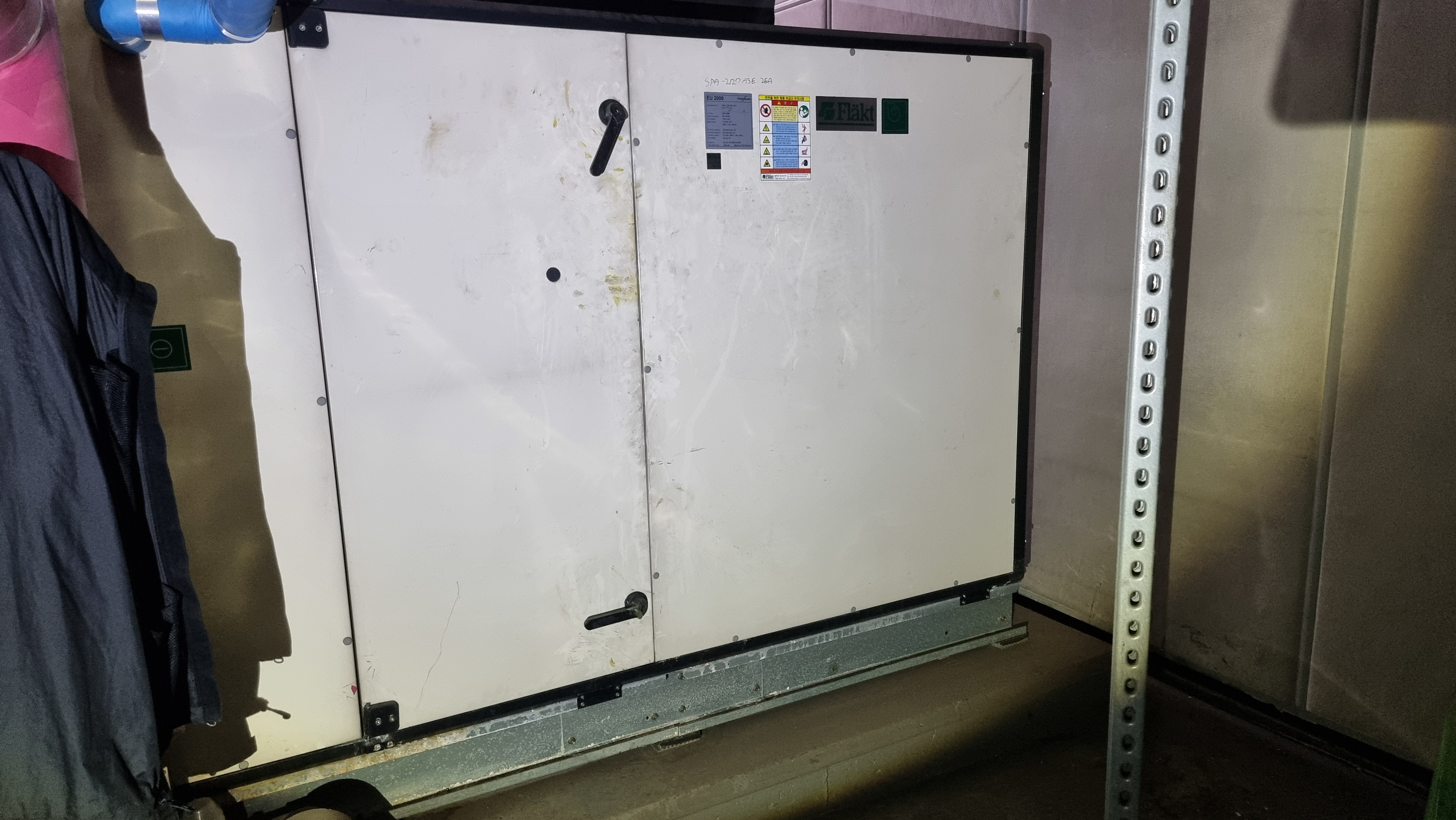

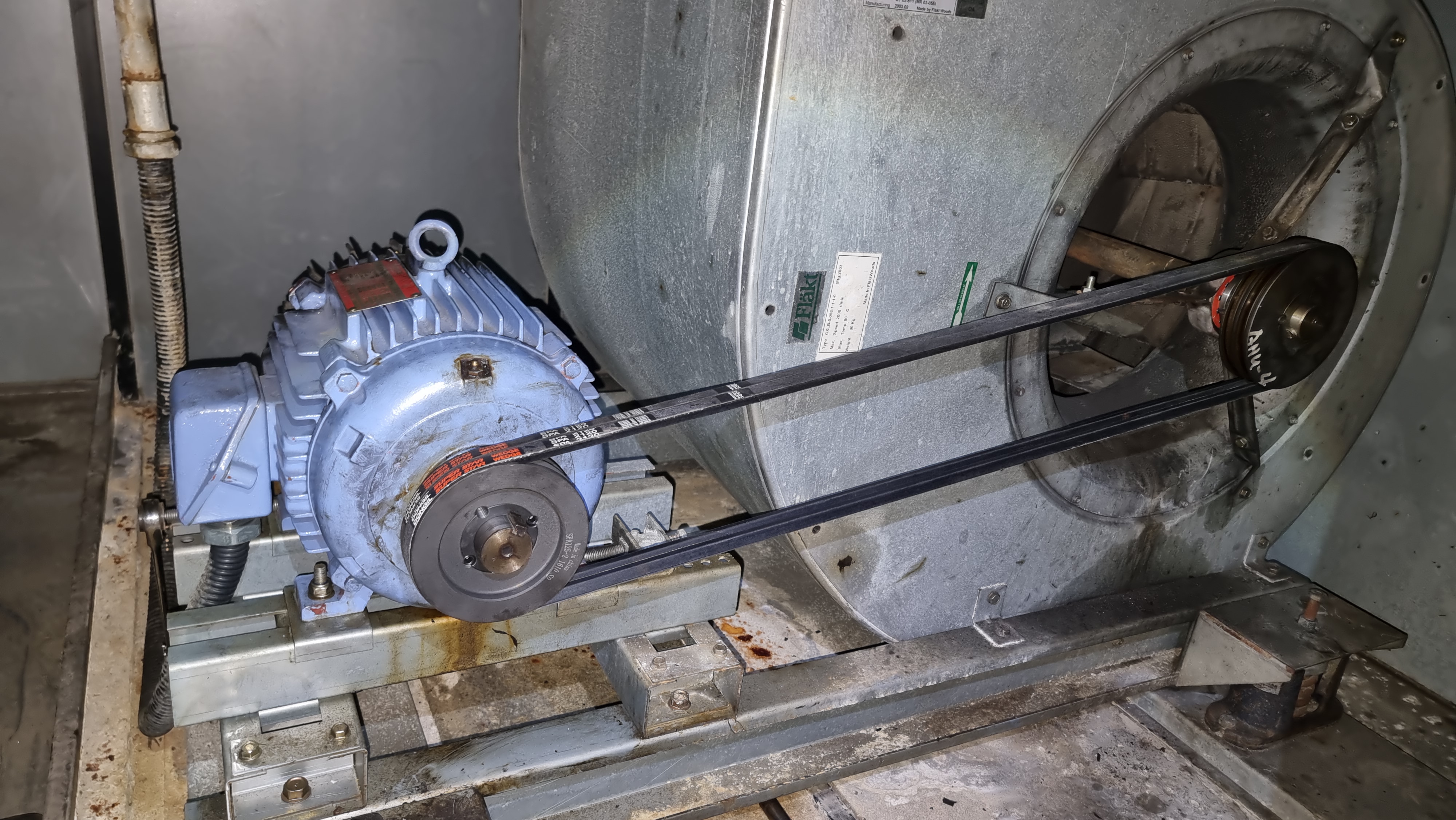

공조기 외형과 성능표(명판) 입니다.

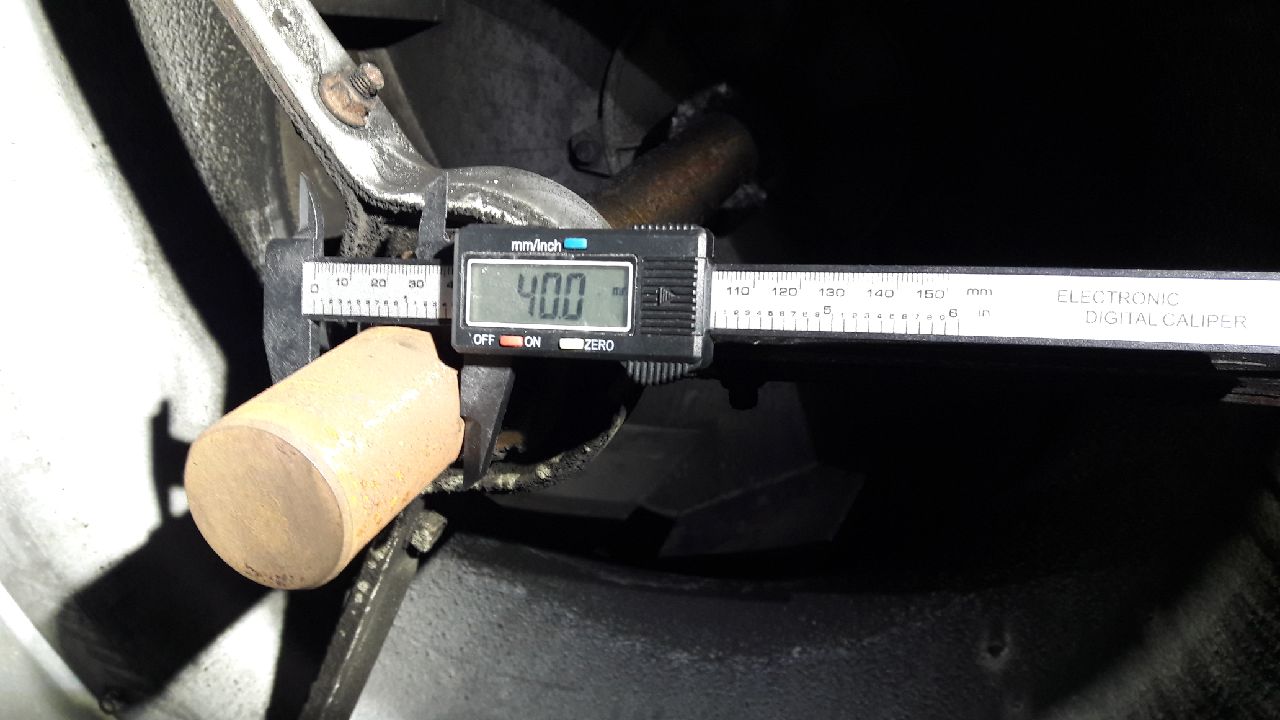

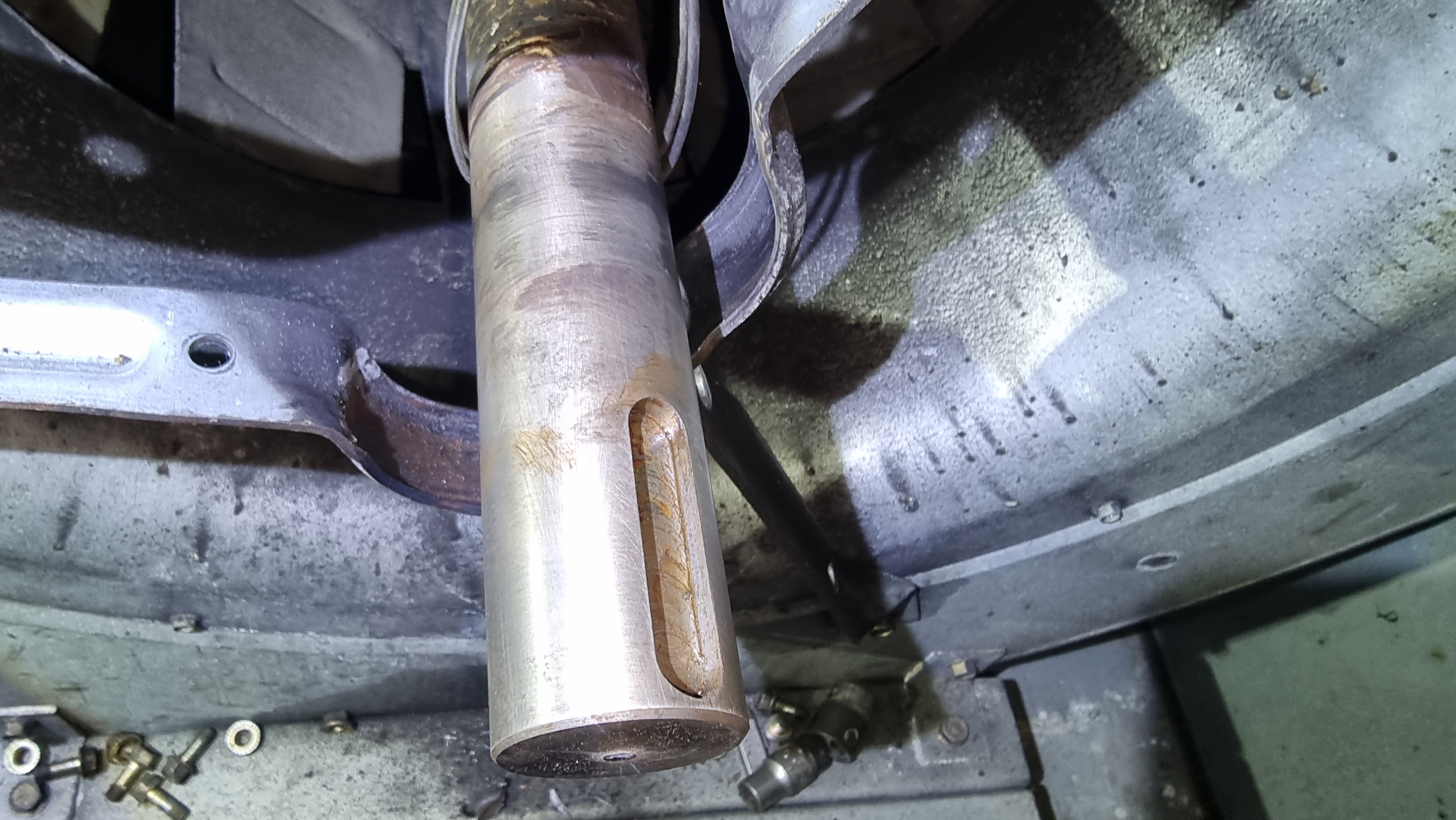

6208 2RS 1K로 표기된 베어링 코드가 의심되어 측정 했습니다.
측정 값이 40이면 6209 2RS 1K여야 합니다.

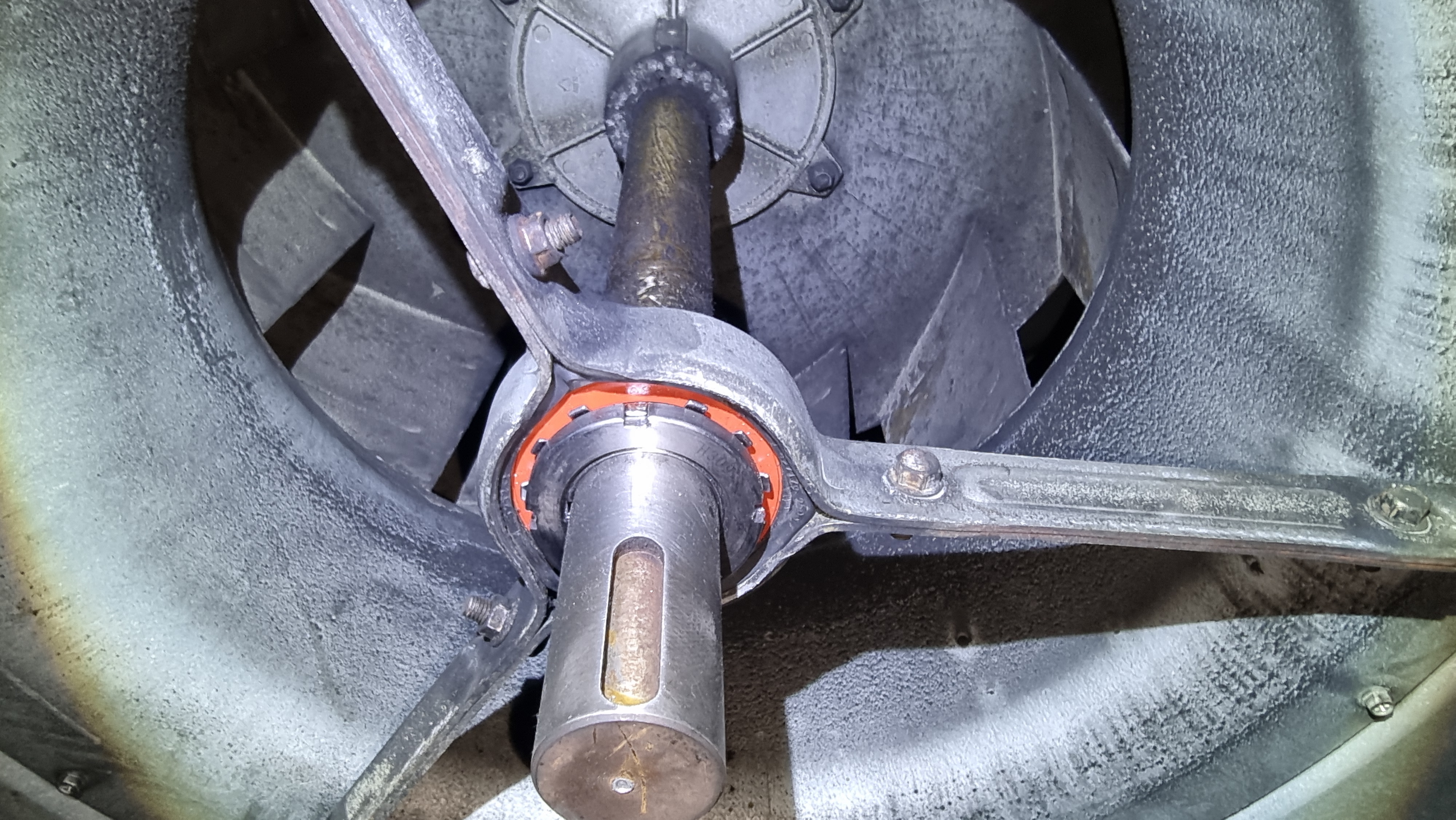

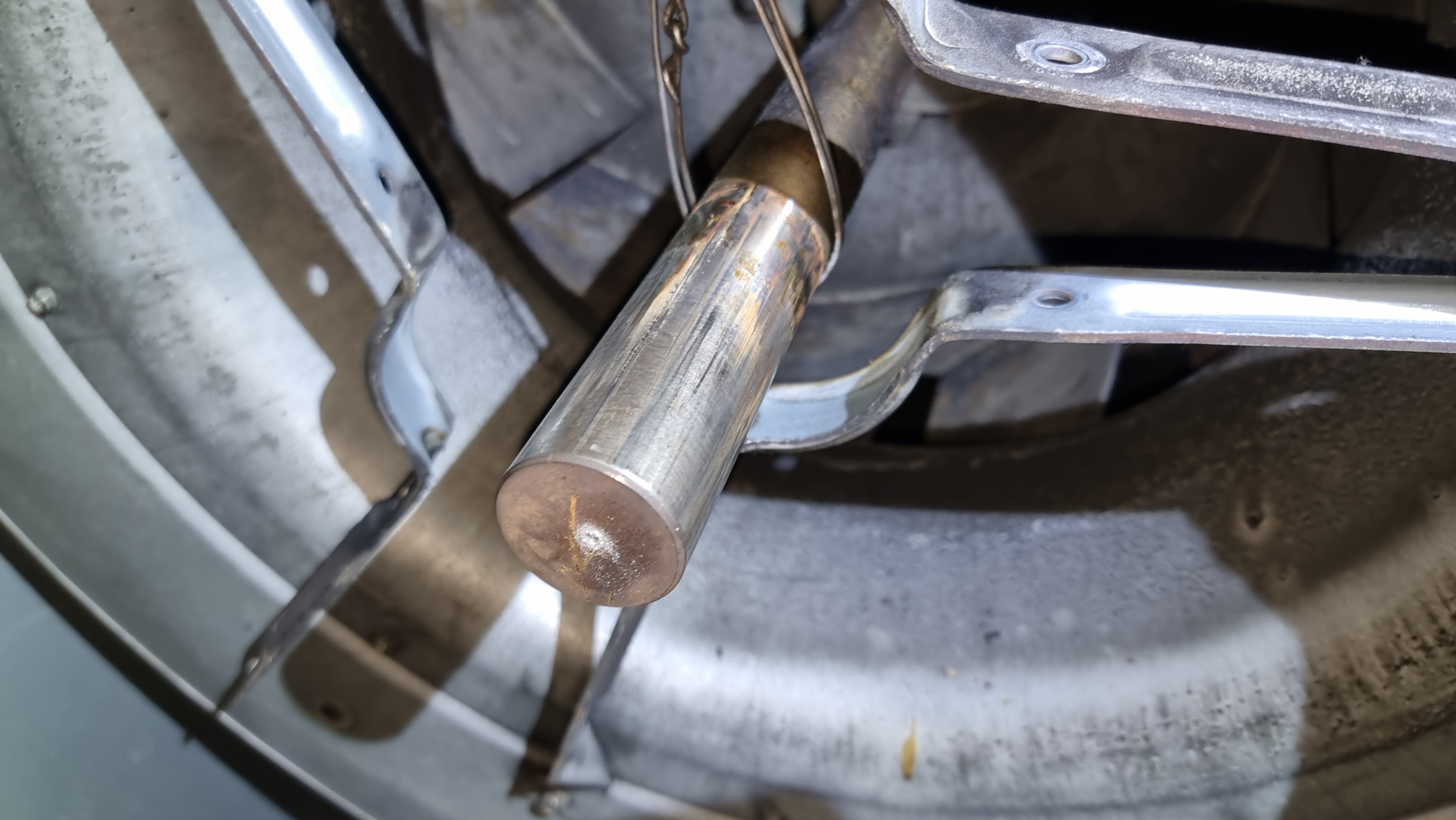

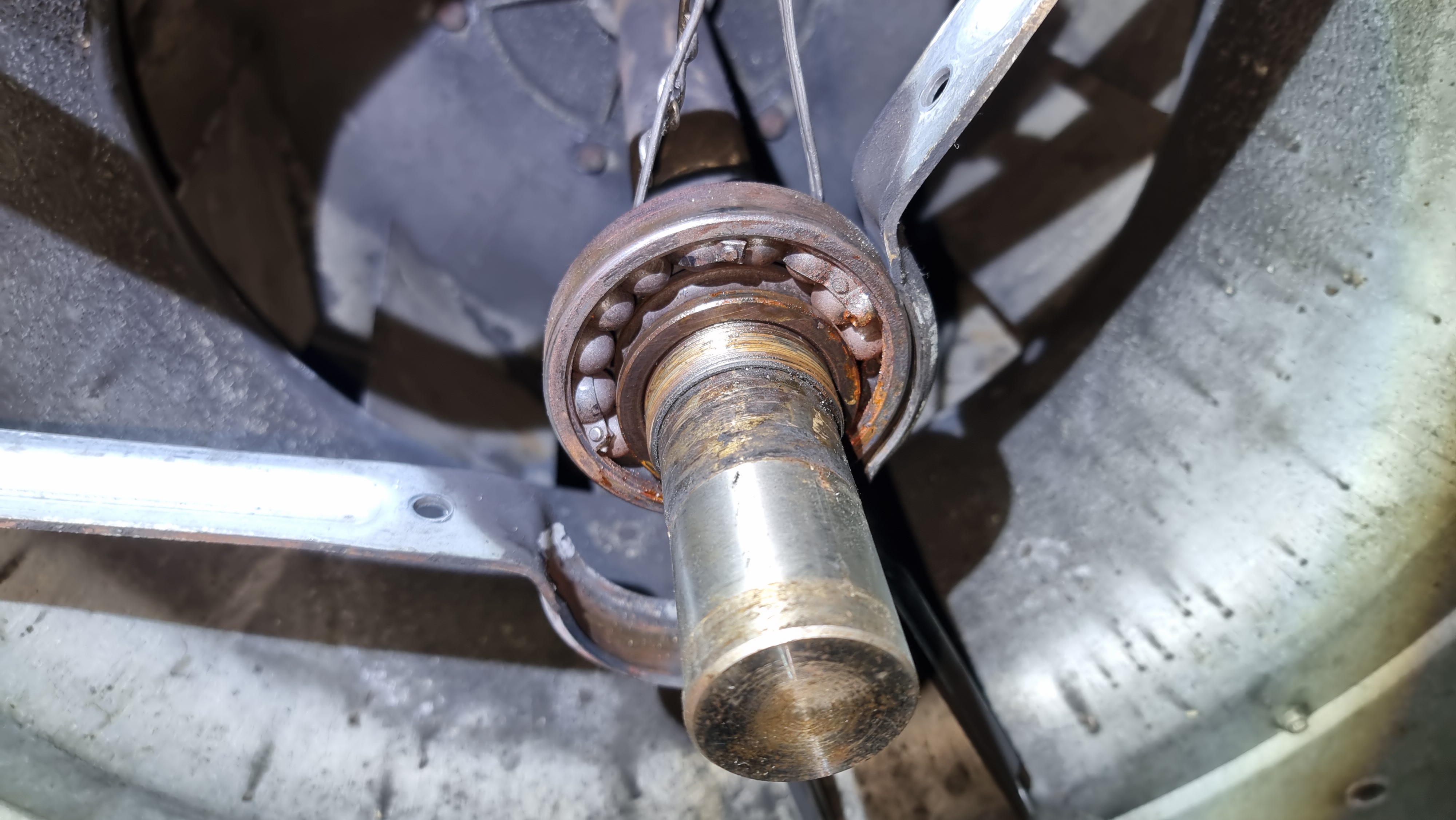

윤활유가 고갈되어 있으며, 베어링을 감싸고 있는 고무커버도 안 보입니다.

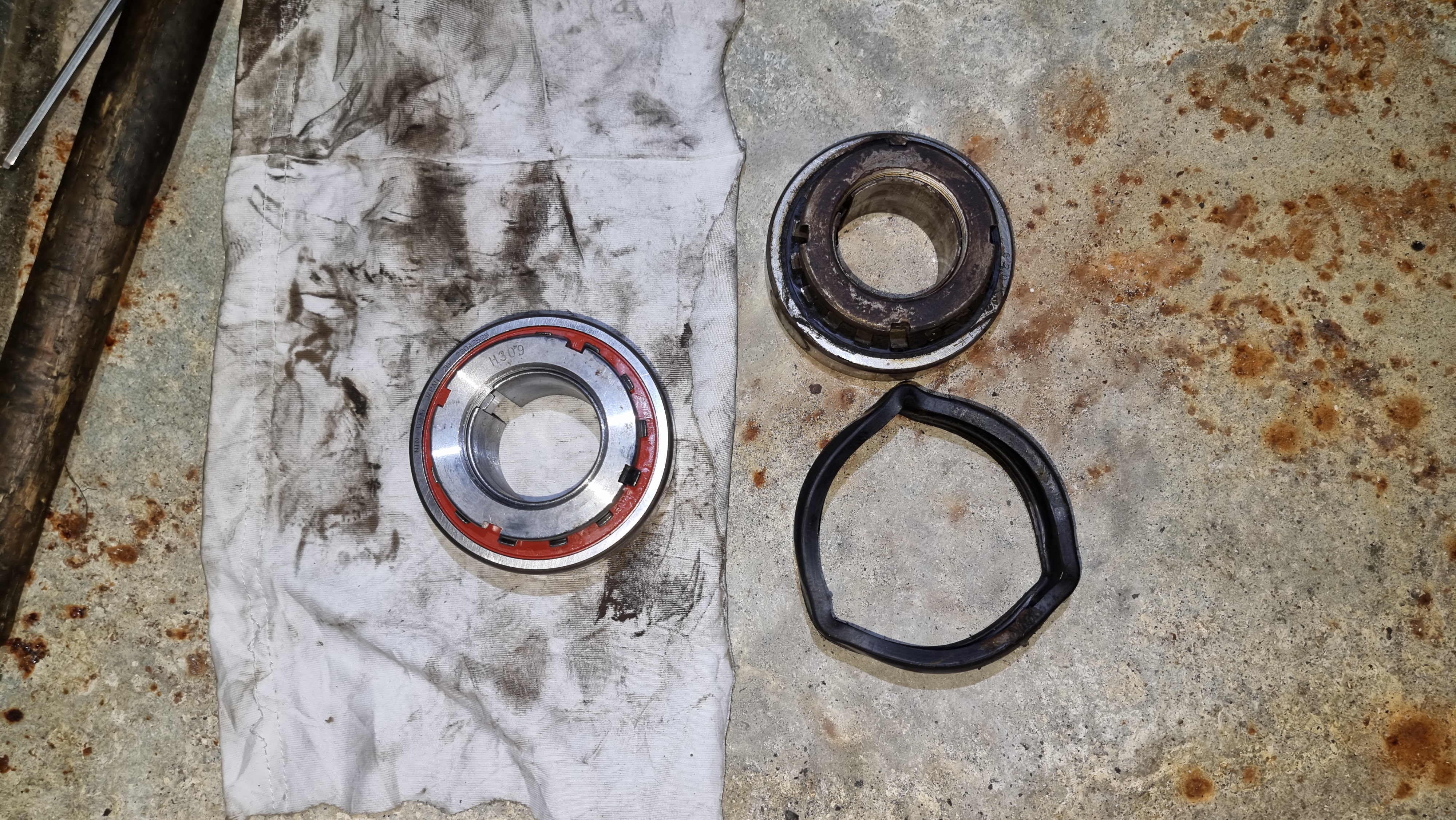

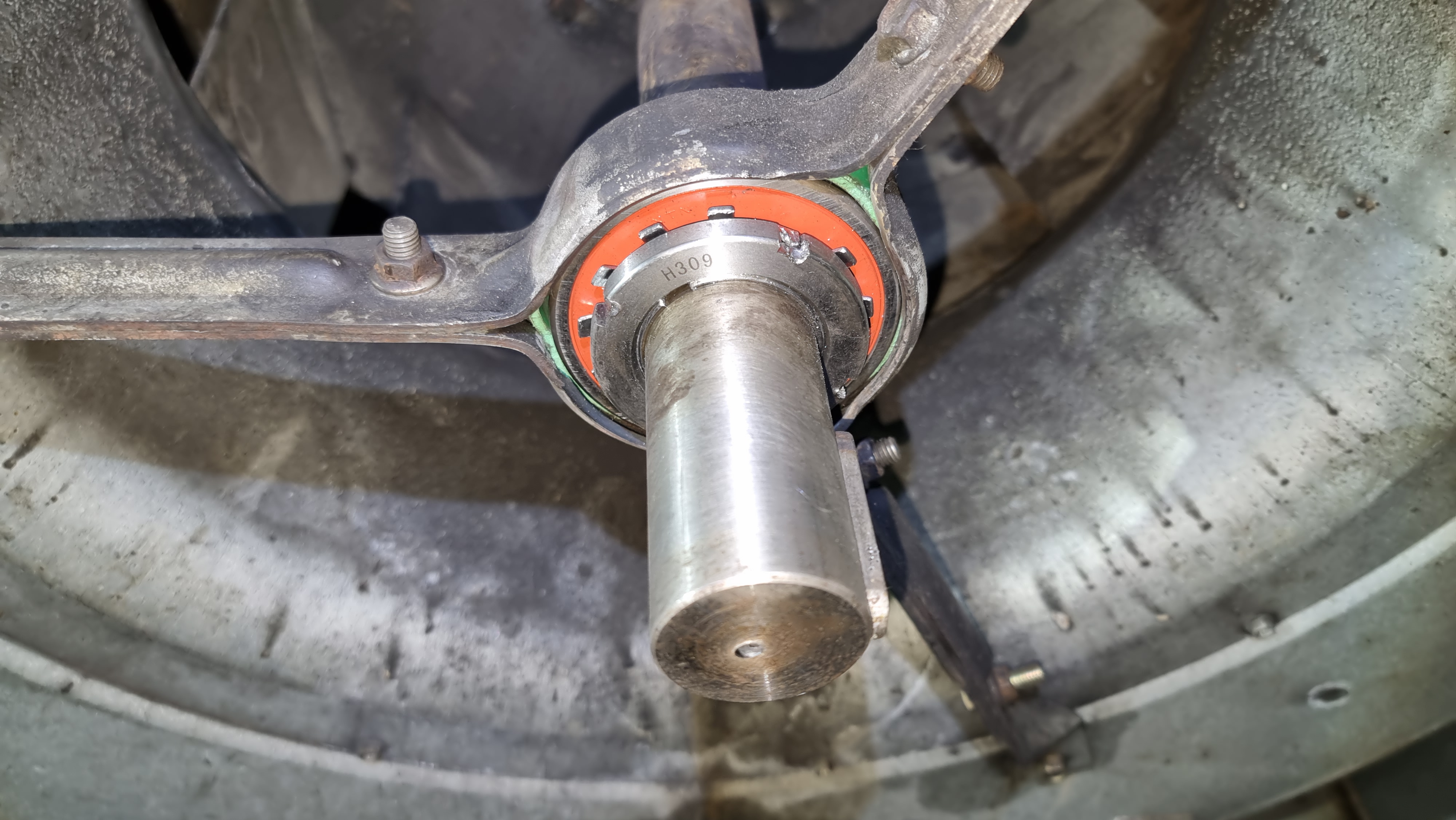

부하측 베어링을 교환하고, 고무판으로 베어링커버를 대신 하였습니다.

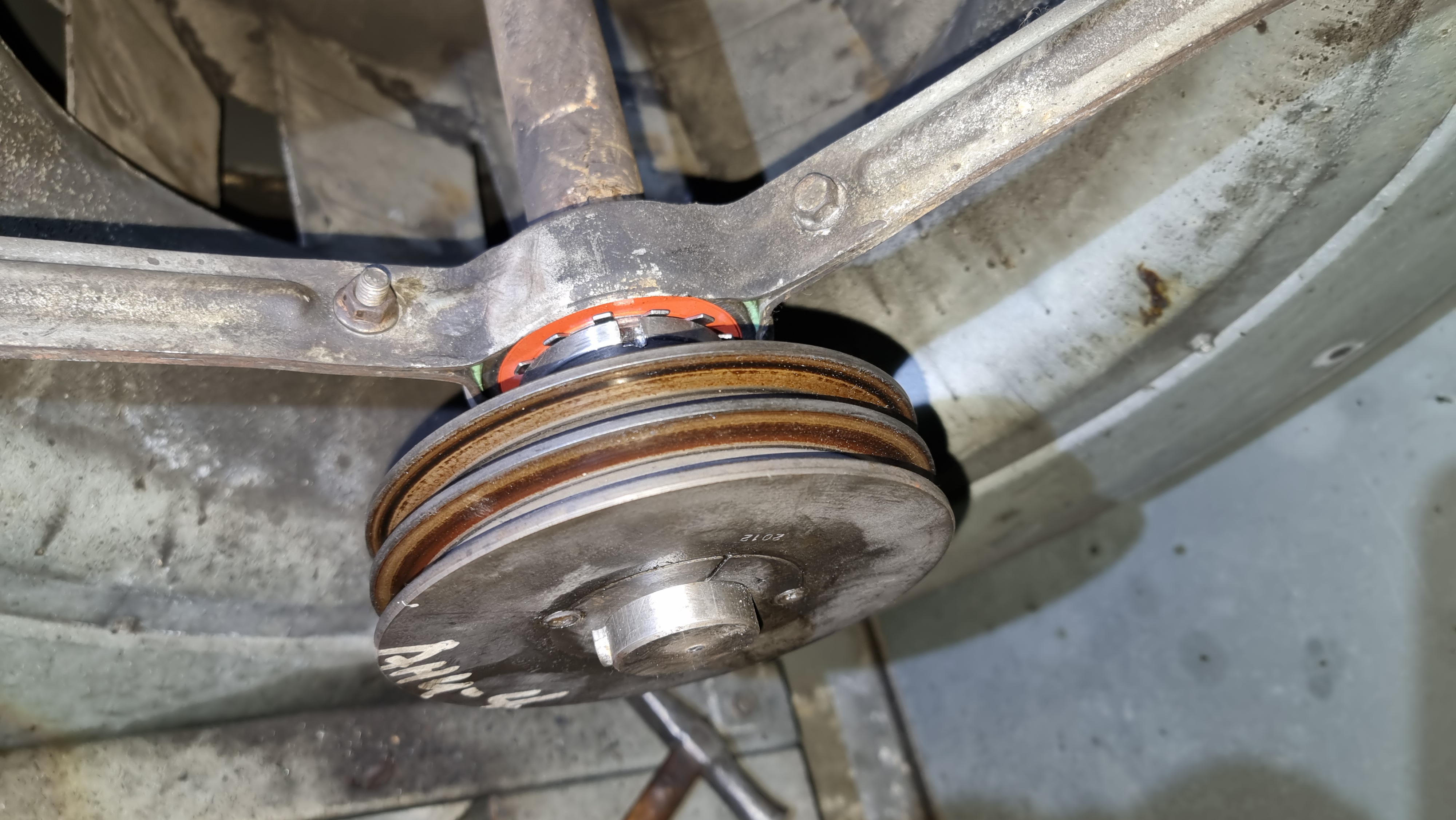

부하측 작업을 완료합니다.

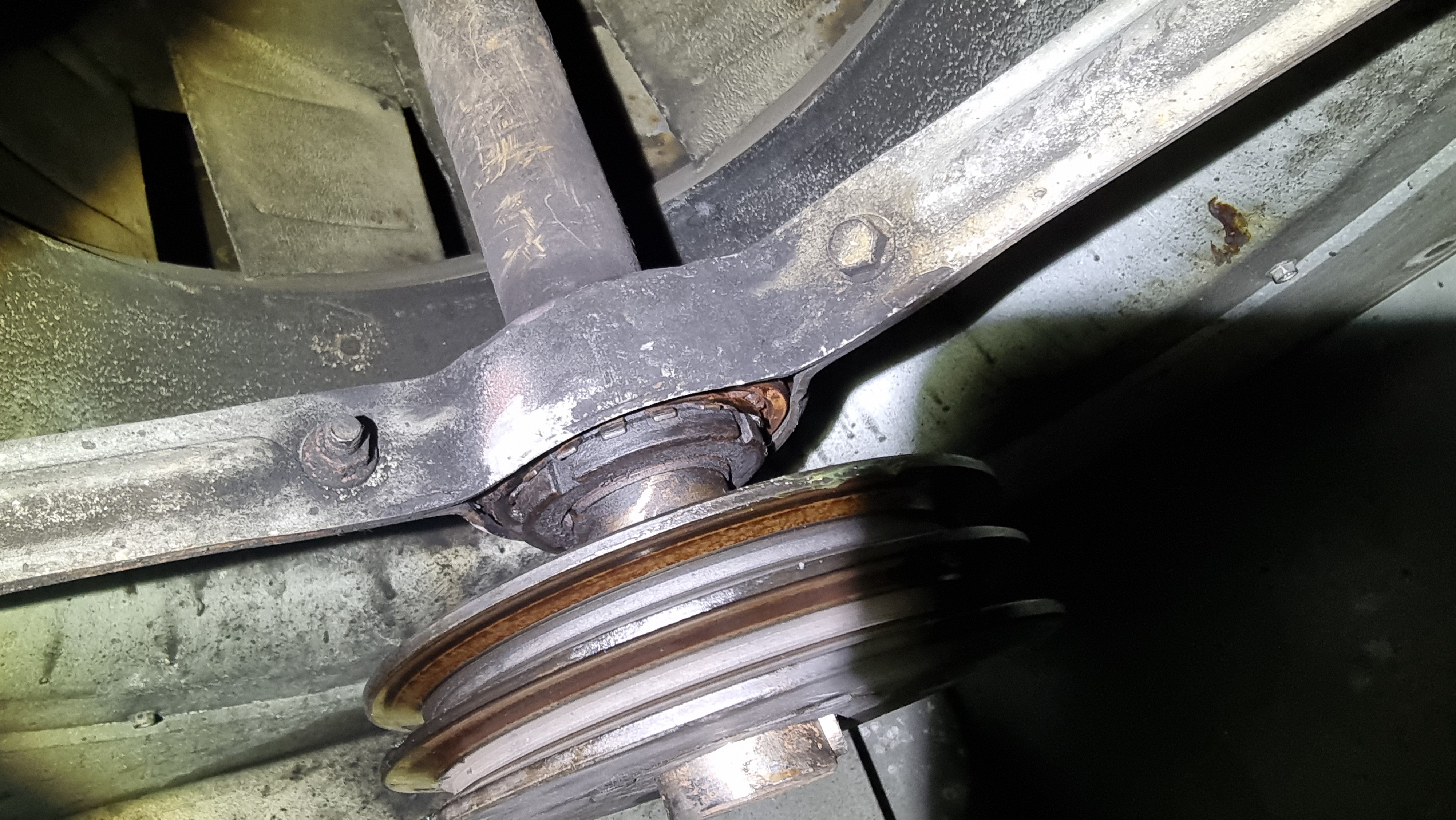

반 부하측 입니다.

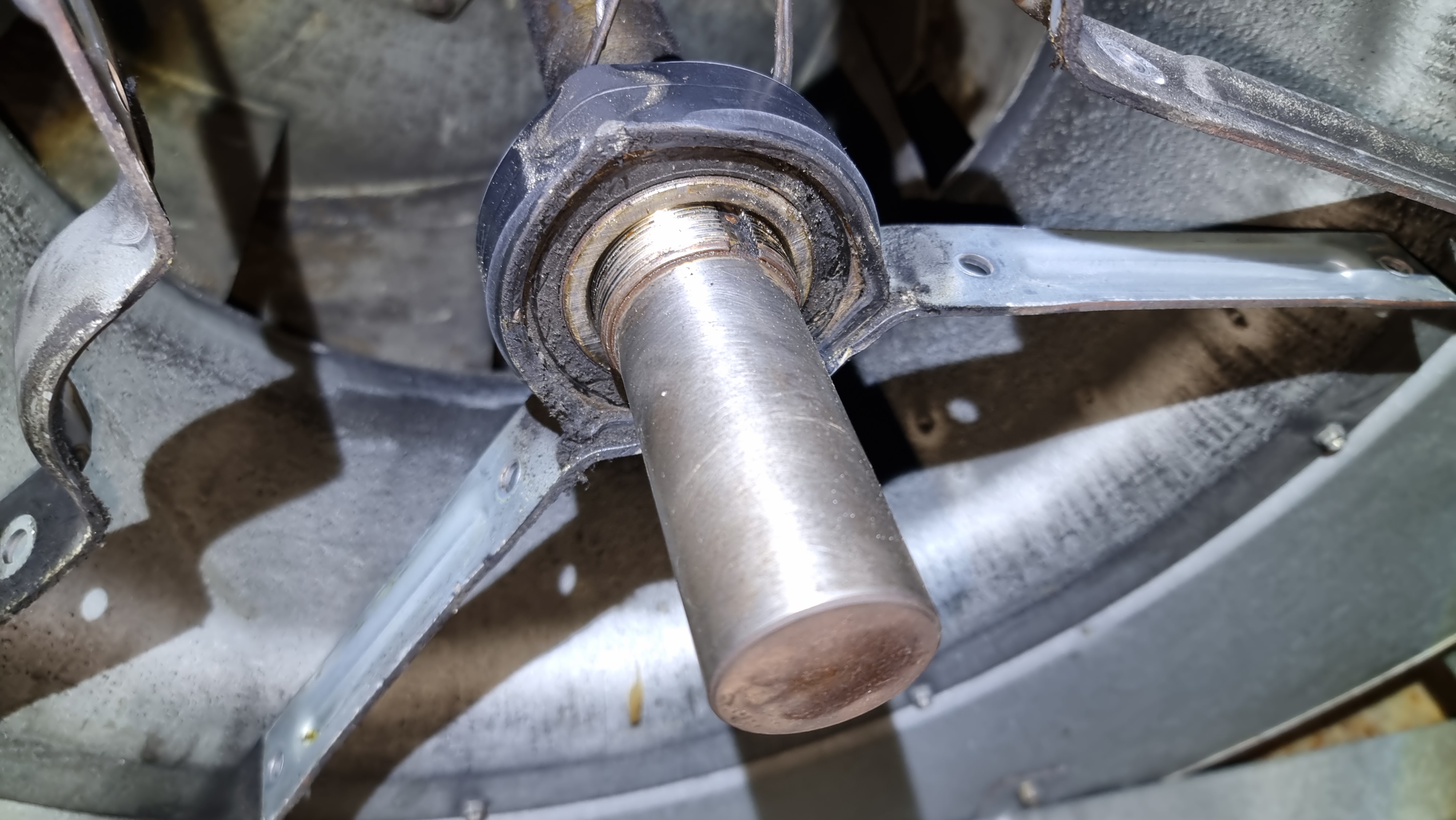

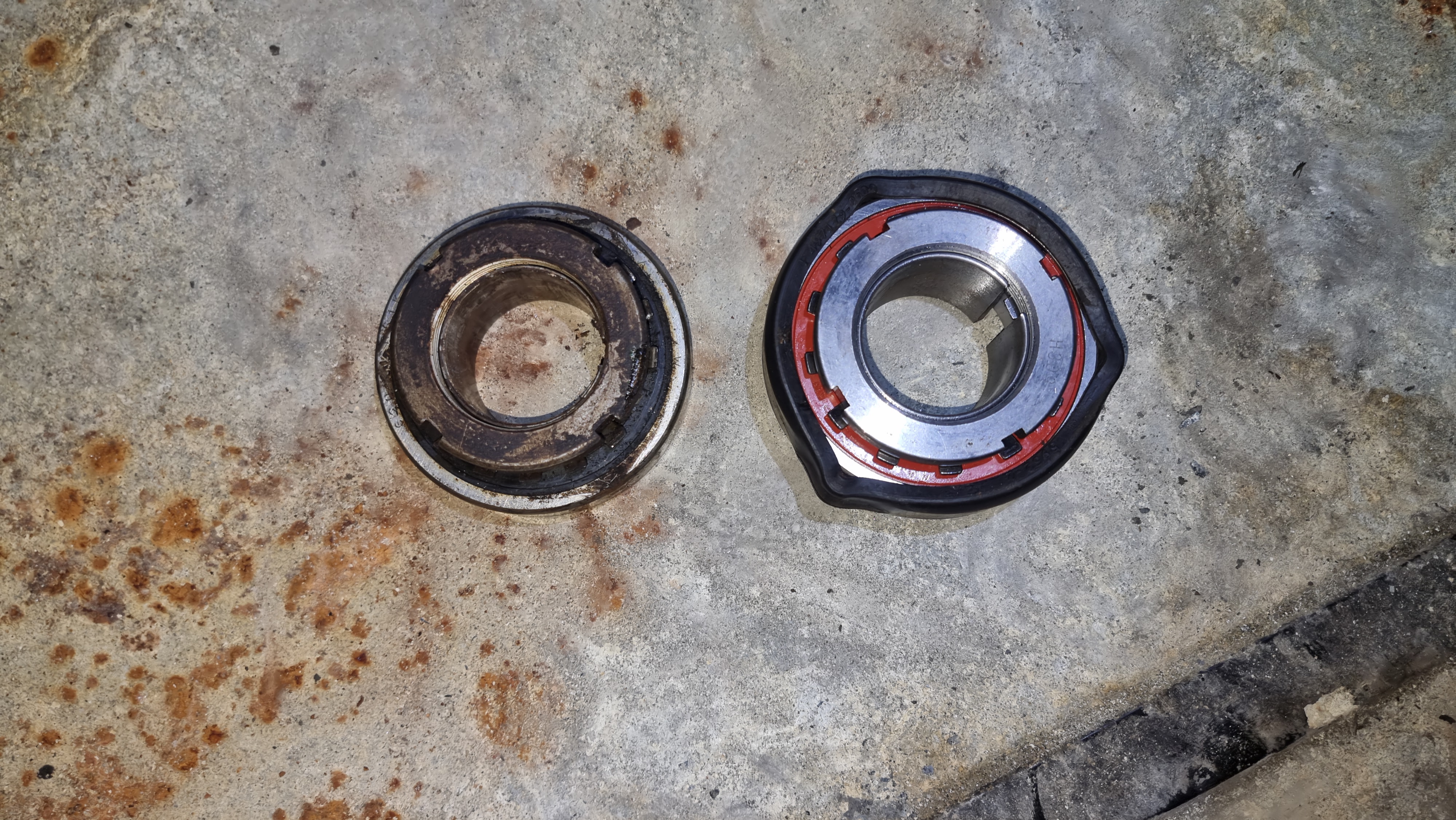

부하측에 없던 베어링을 감싸고 있는 고무커버가 보입니다.
고무링을 옮겨 삽입합니다.
반 부하측 베어링 조립을 완료합니다.

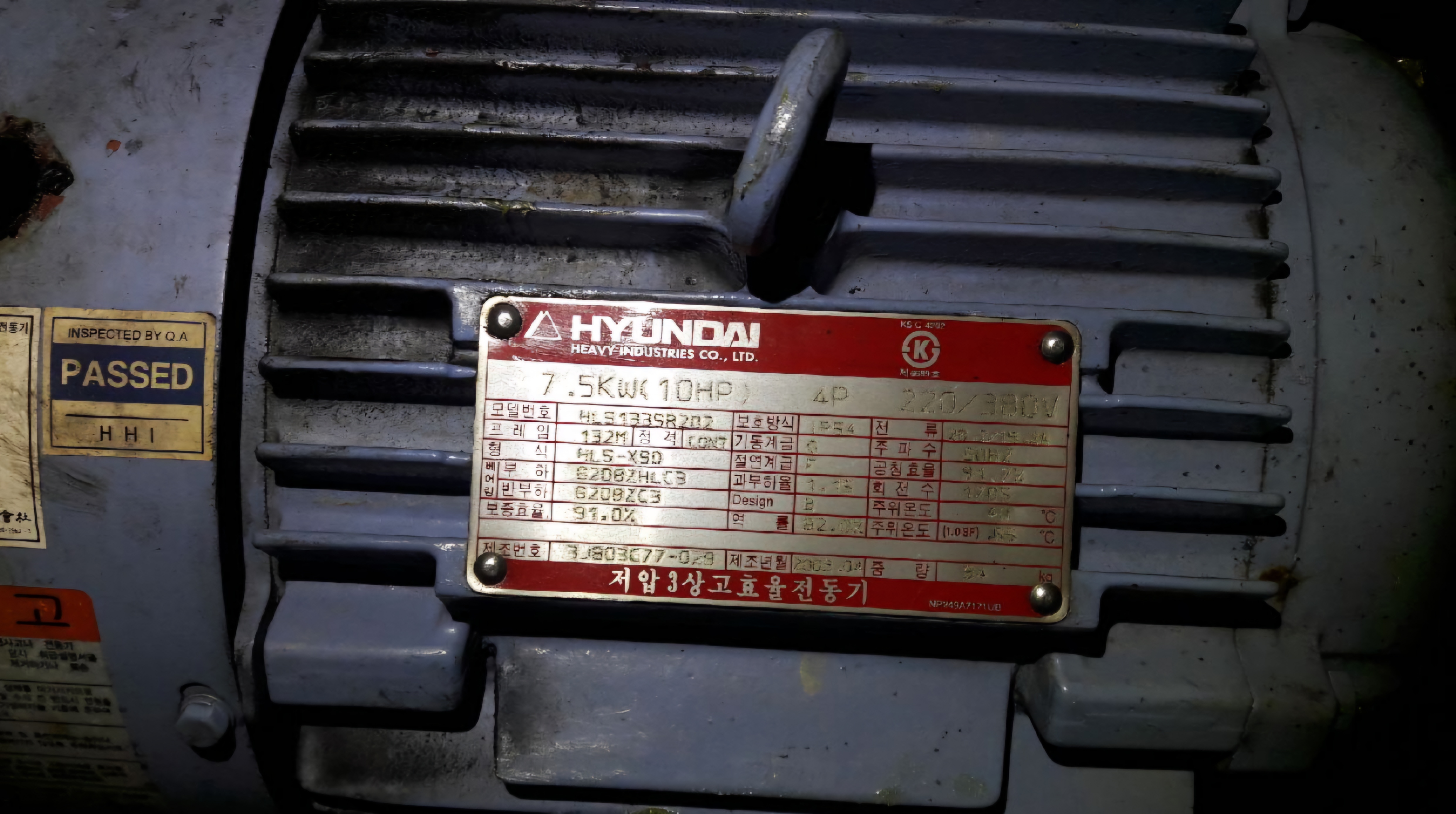

모터 제원과 반 부하측 베어링 교환합니다.

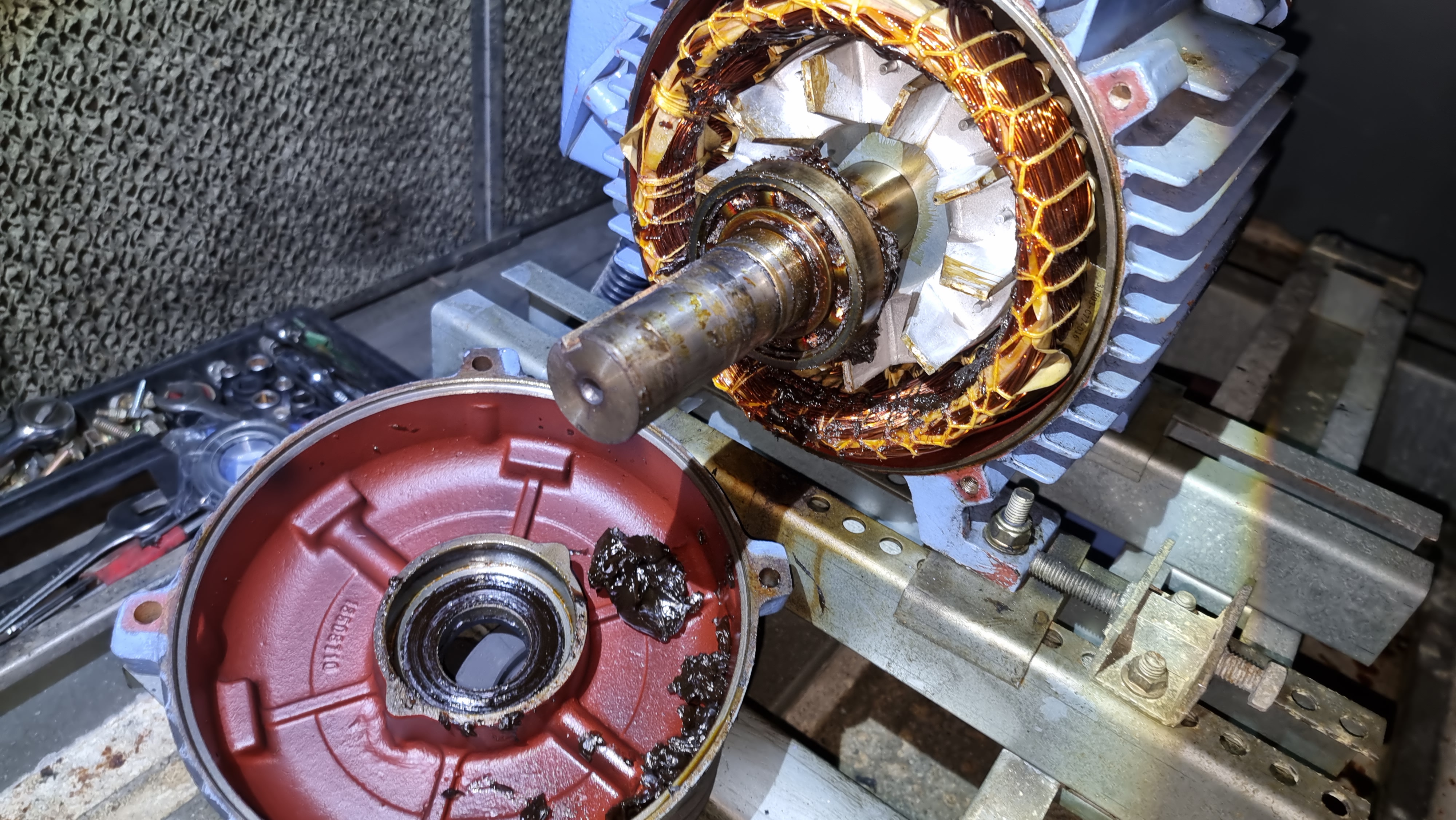

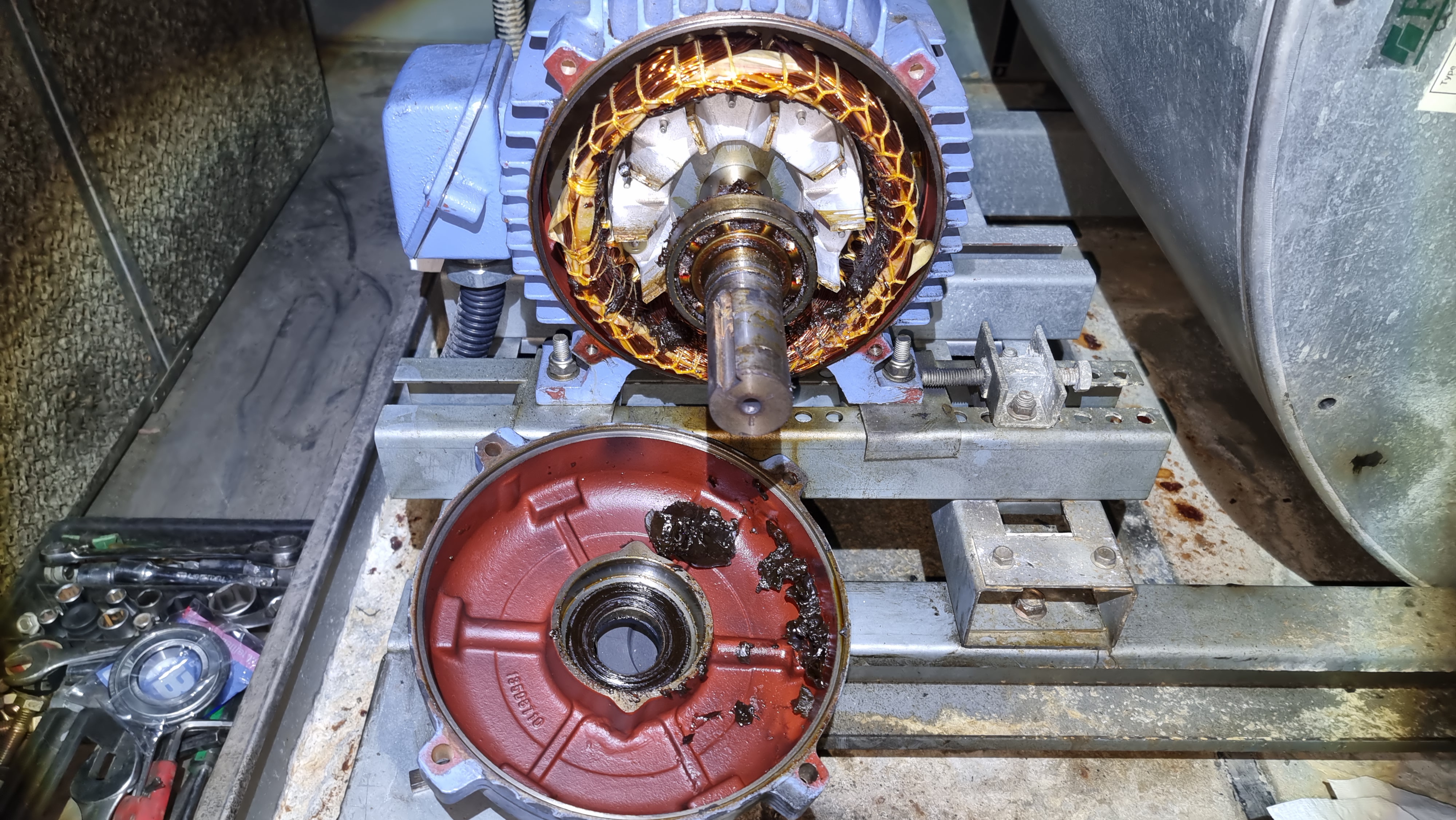

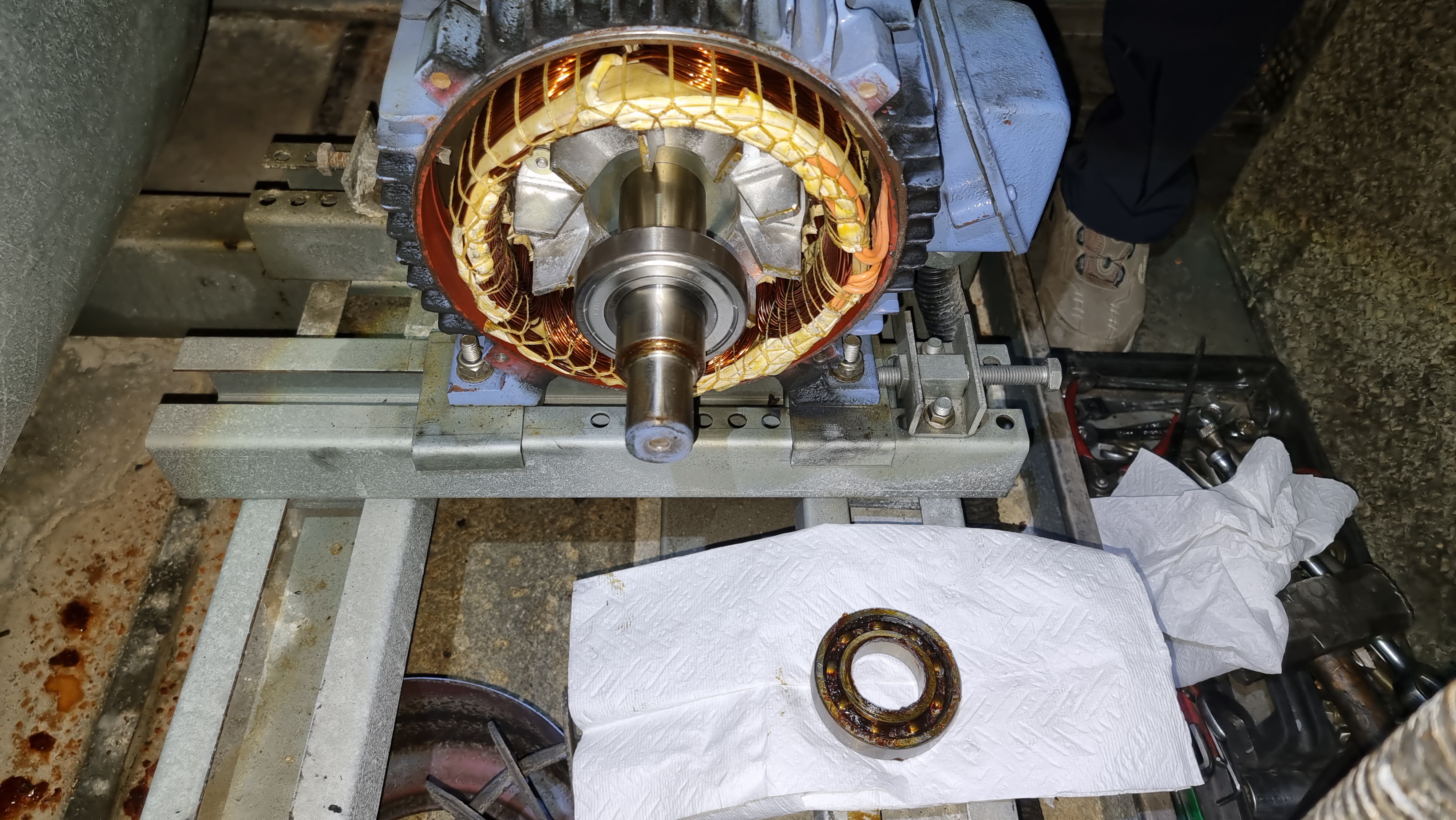

부하측 베어링 윤활유 과다 공급으로 코어까지 윤활유 범벅입니다.

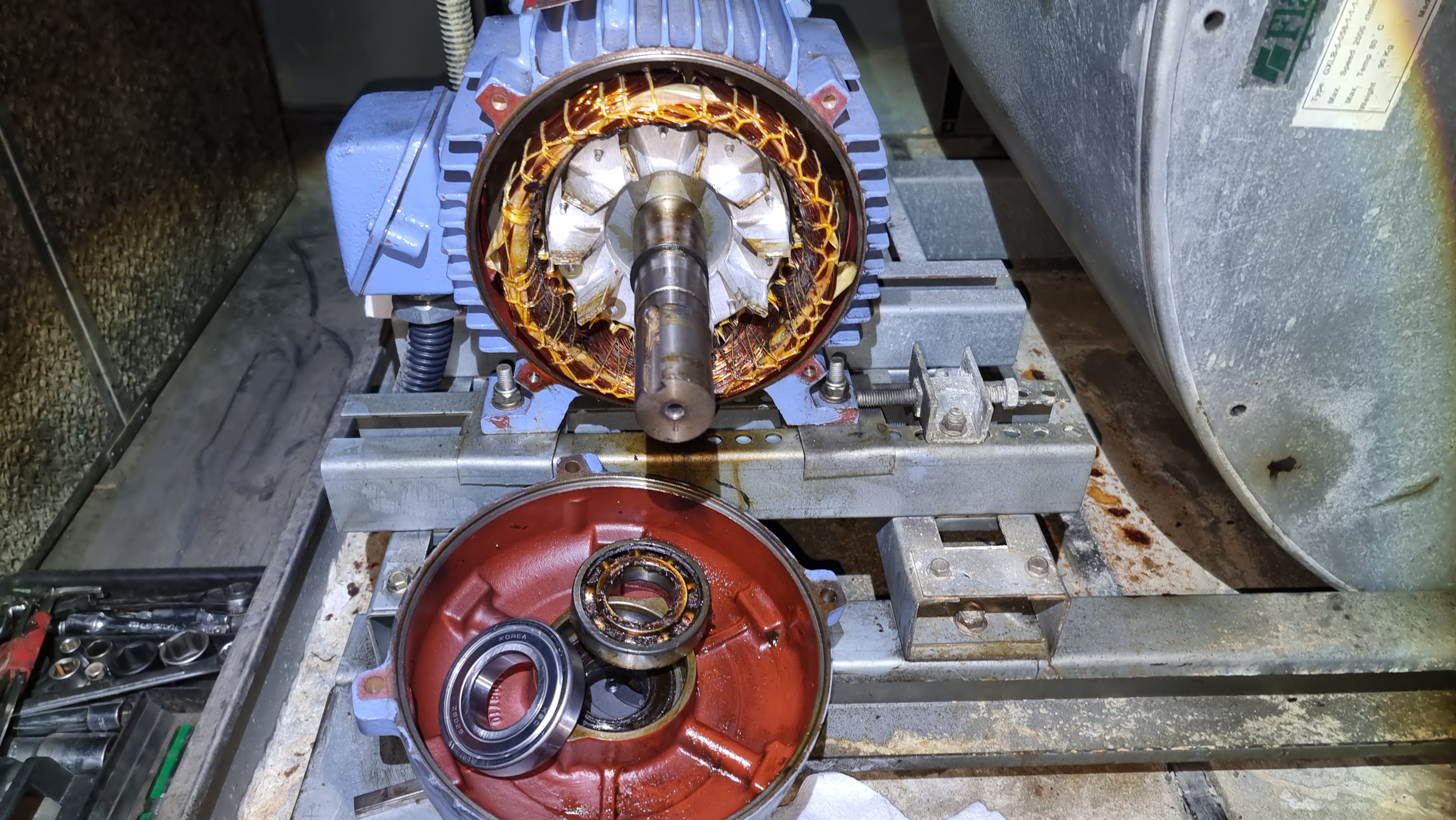

휘뿌려진 윤활유을 닦아내고, 부하측 베어링을 교환합니다.

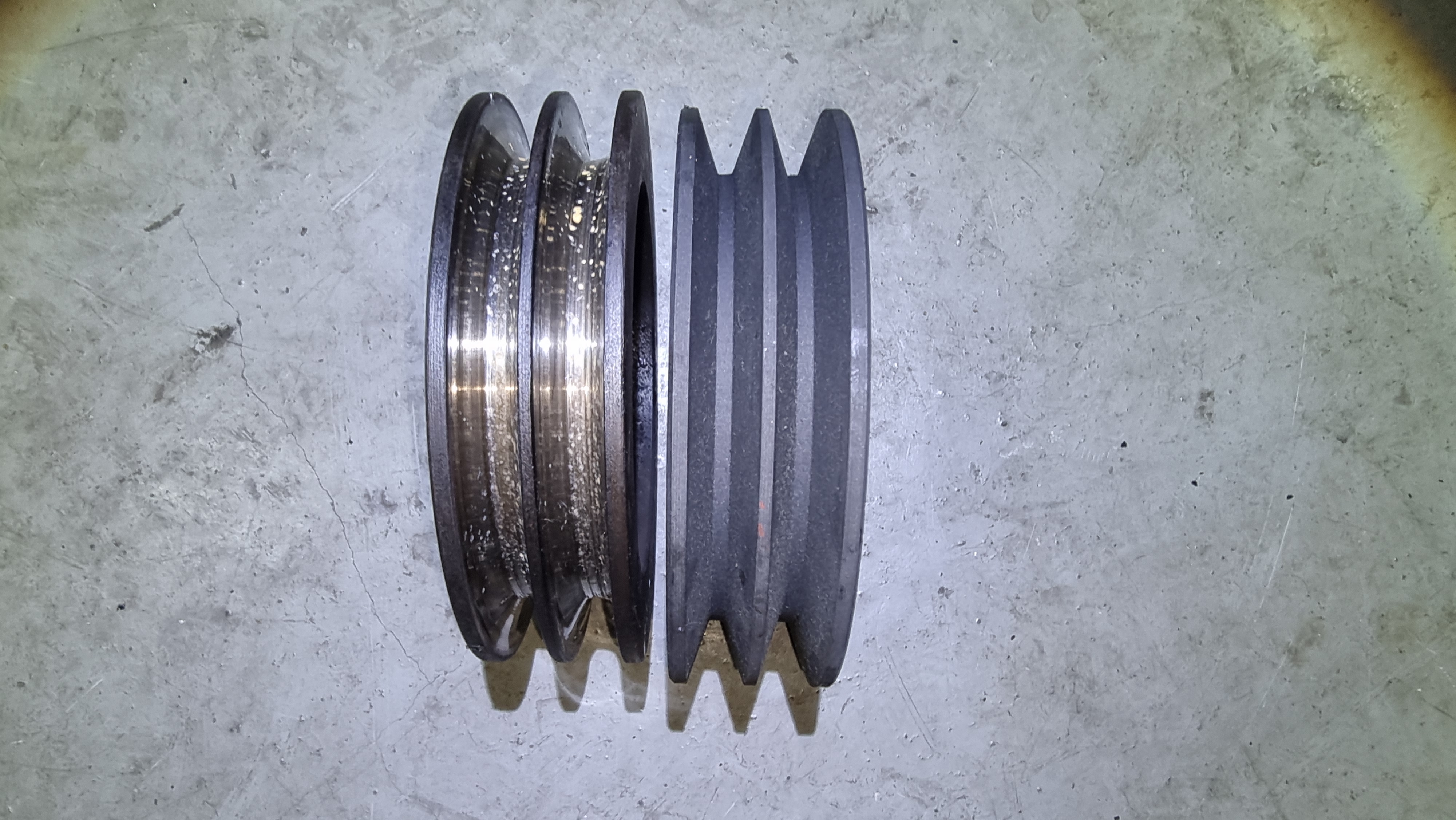

모터 풀리 V홈 마모가 있으면 교환하셔야 합니다.
(마모가 심할수록 효율이 감소됩니다.)

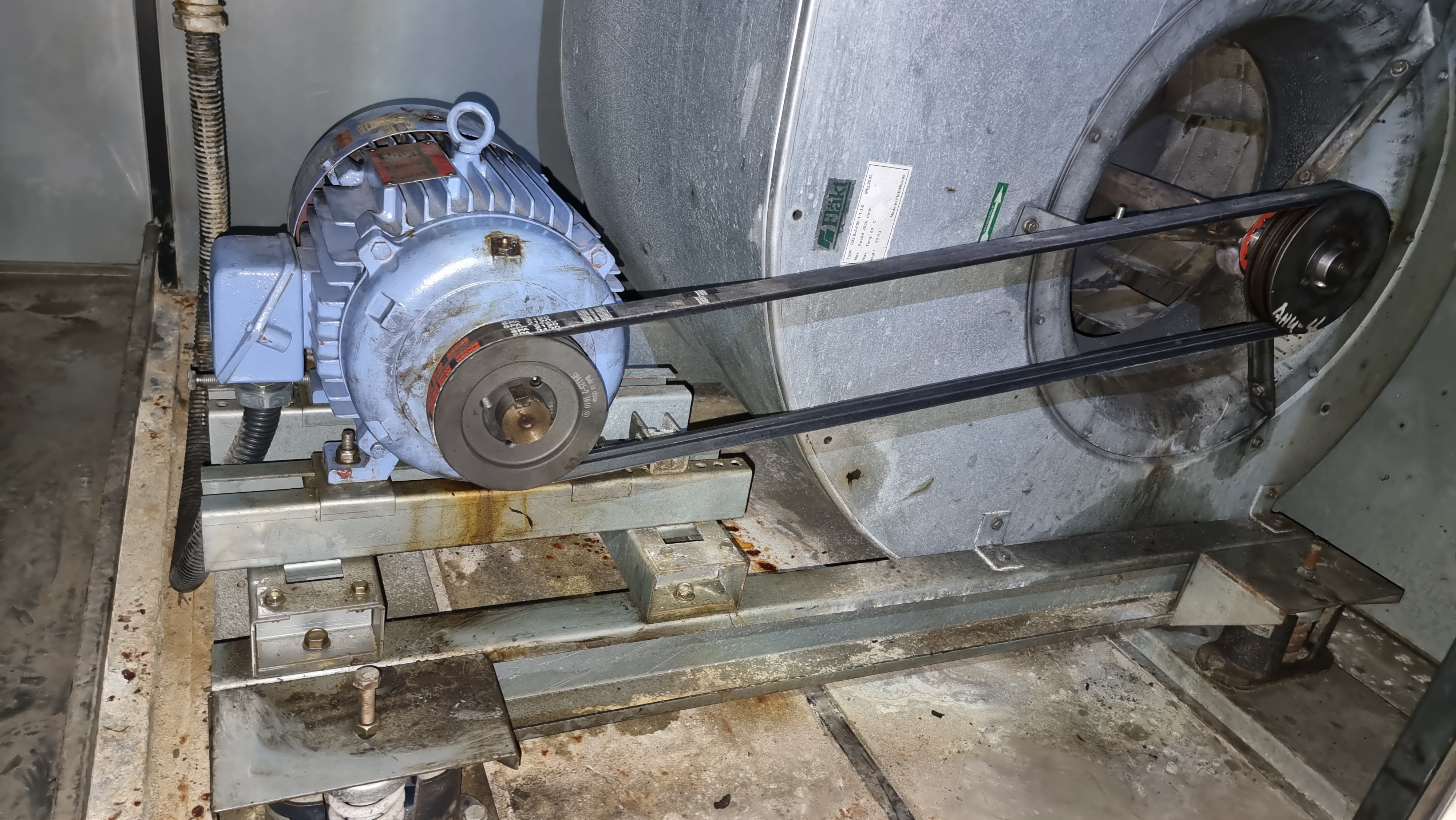

풀리 정렬과 벨트 장력을 맞추고 벨트를 장착하고 작업를 완료합니다.
