공조기 리턴(환기) 휀 베어링이 마찰열로 고착되어
소모부품을 교환하였습니다.
장비 이력입니다.
공조기 제원입니다.
리턴휀의 제원입니다.
Q : 317 CMM * SP: 35 mmAq * 1104 RPM

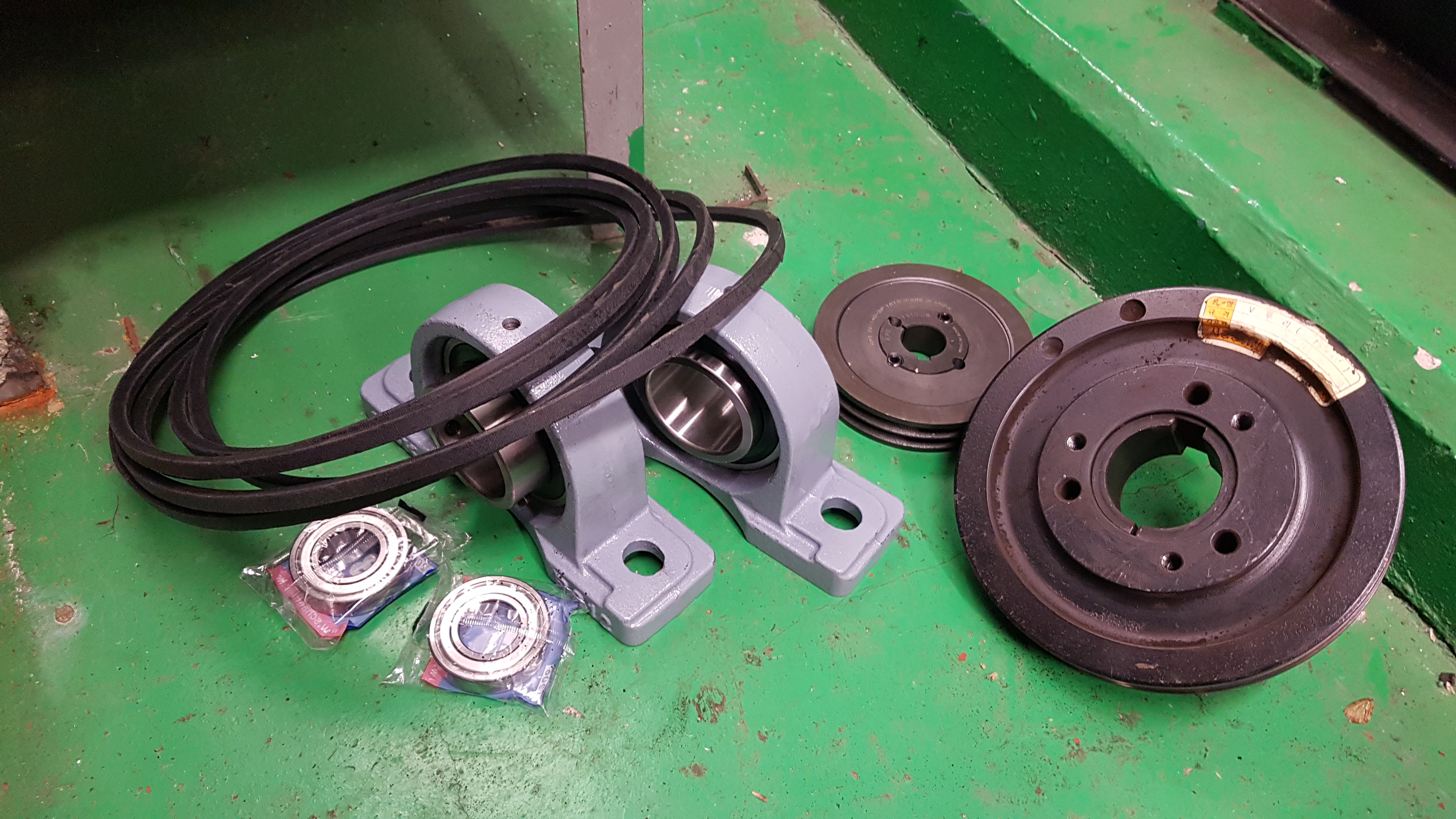

팬 베어링 : UCP212=2ea
모터 베어링(5hp) : 6208=2ea
휀 벨트 : 3V1160=2ea
모터 풀리 : 3V2-140
휀 풀리 : 3V2-225
모터 제원입니다.
모터 베어링 교환.

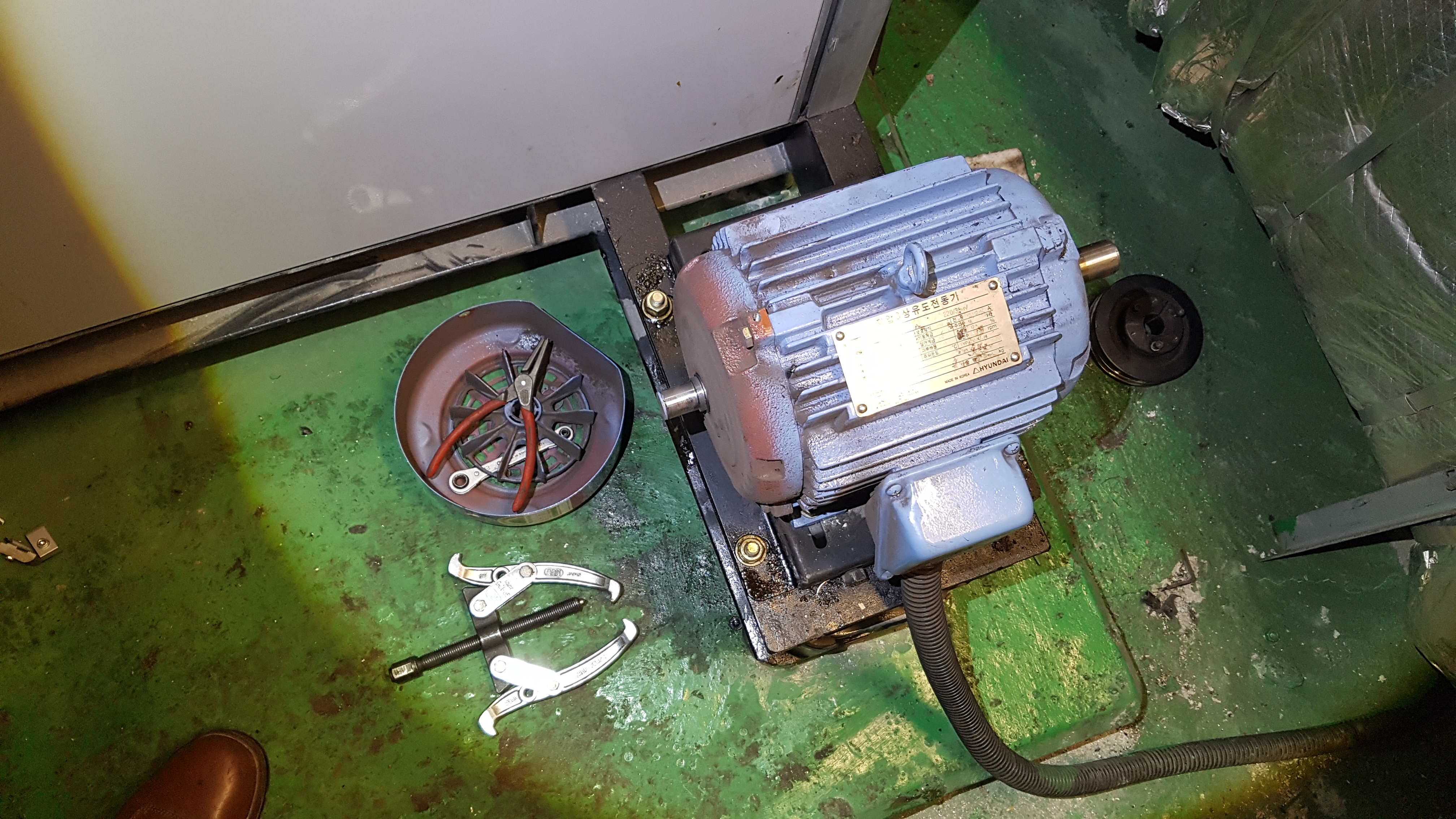

모터 풀리와 냉각팬 안전커버를 탈거하고 냉각팬을 분리합니다.
모터 베어링 하우징을 분리하고 베어링을 탈거합니다.

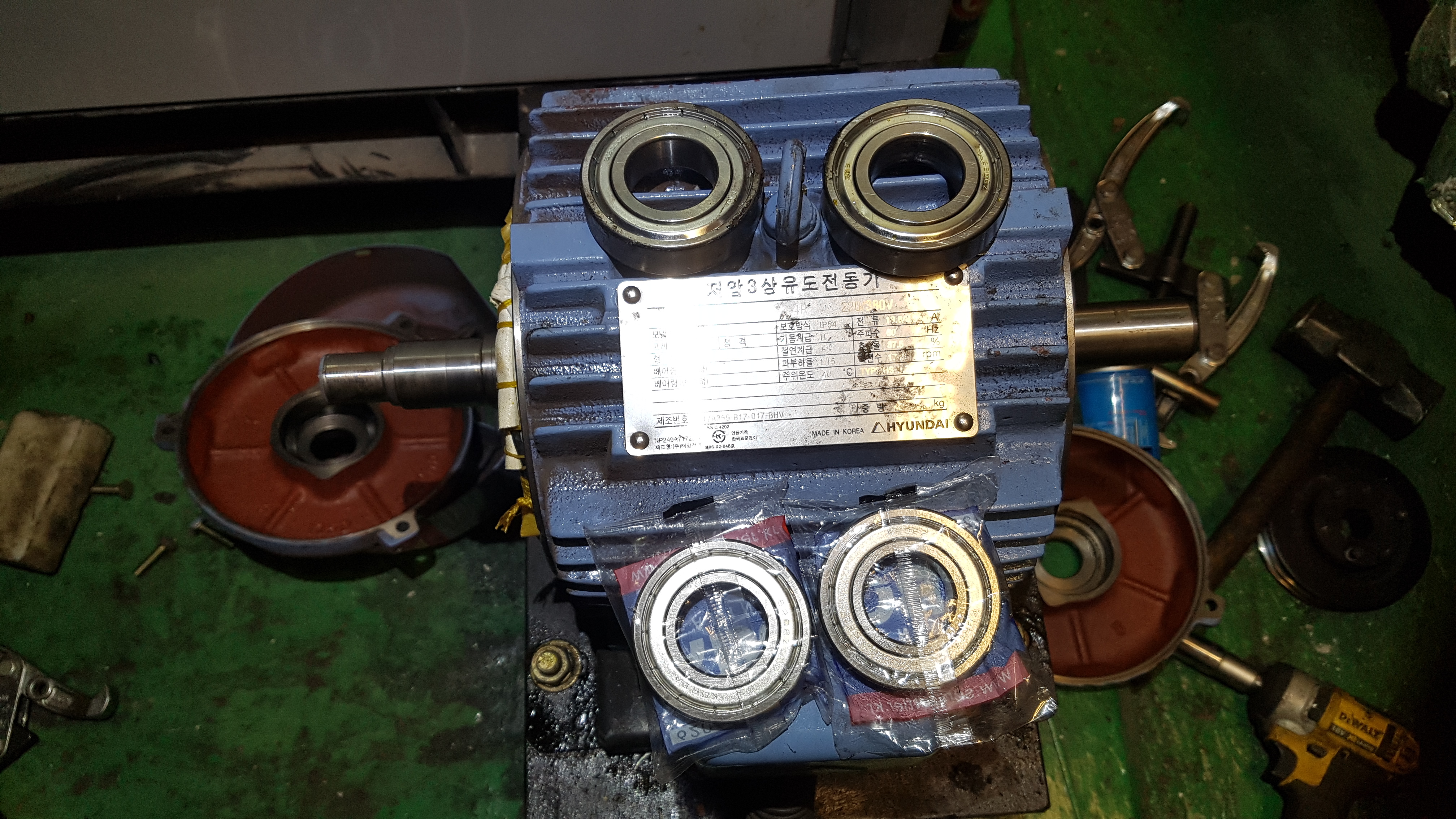

준비된 베어링을 삽입하고 역순으로 모터를 재조립합니다.
구름베어링이 윤활이 원활하지 못해 마찰열로 까맣게 탄화된 모습입니다.
(주위에 인화물질이 있을 경우 화재도 가능할 수 있겠습니다.)
공조기 패널을 분해하여 작업공간을 확보합니다.

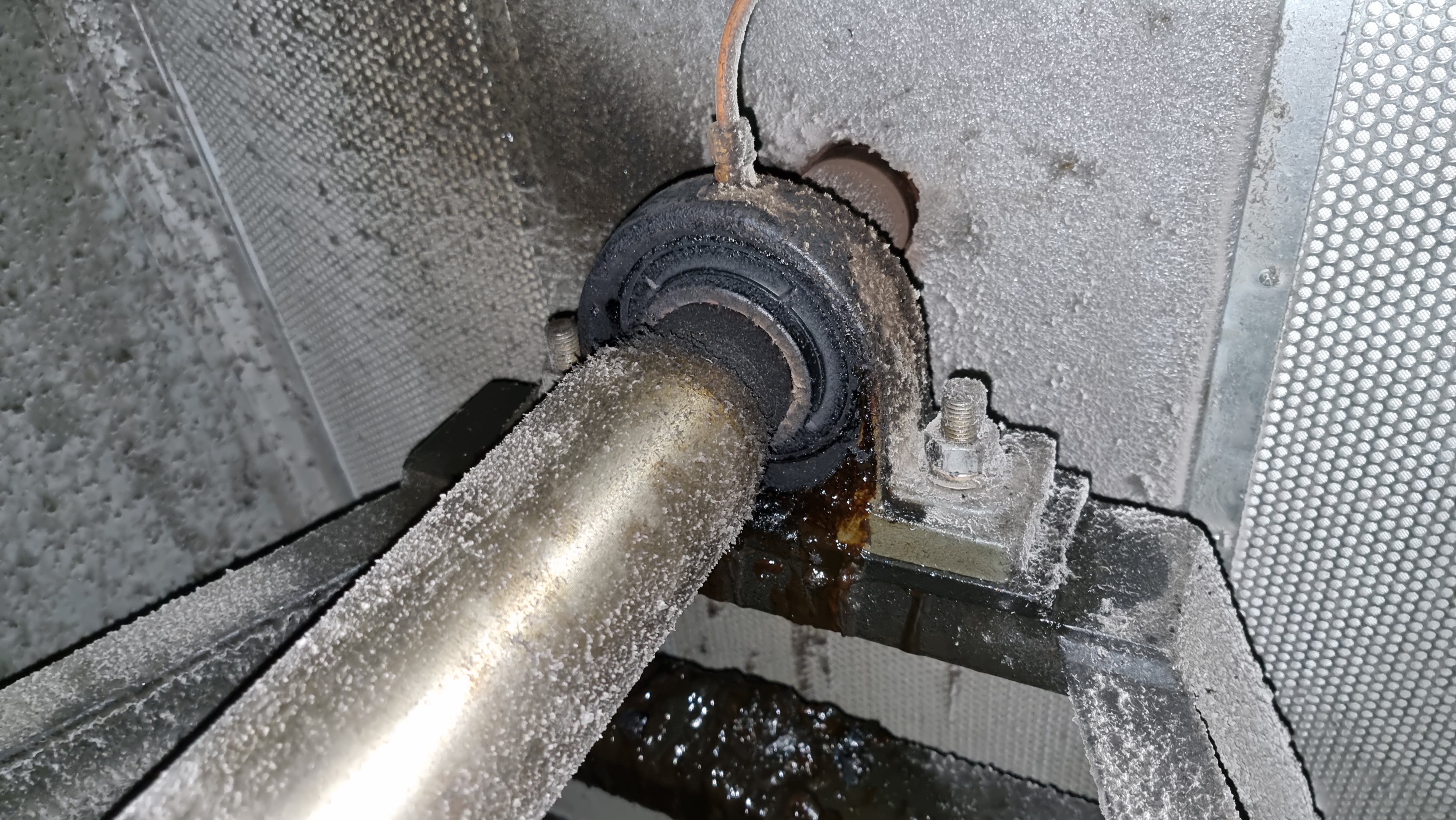

폐 구리스가 가득합니다만, 베어링은 마찰열로 늘러 붙었습니다.

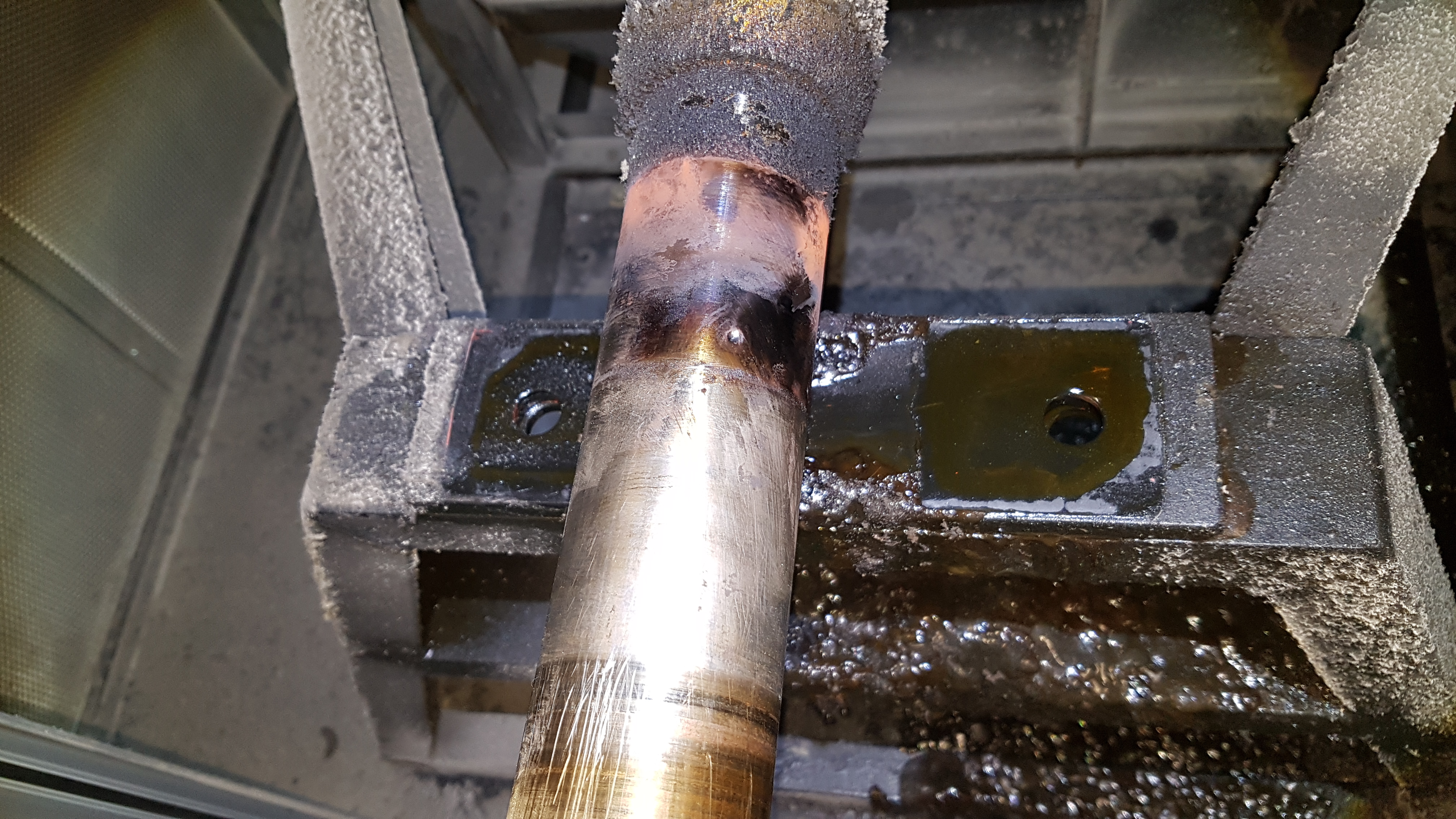

베어링 마찰로 샤프트가 열변색이 생겼습니다.

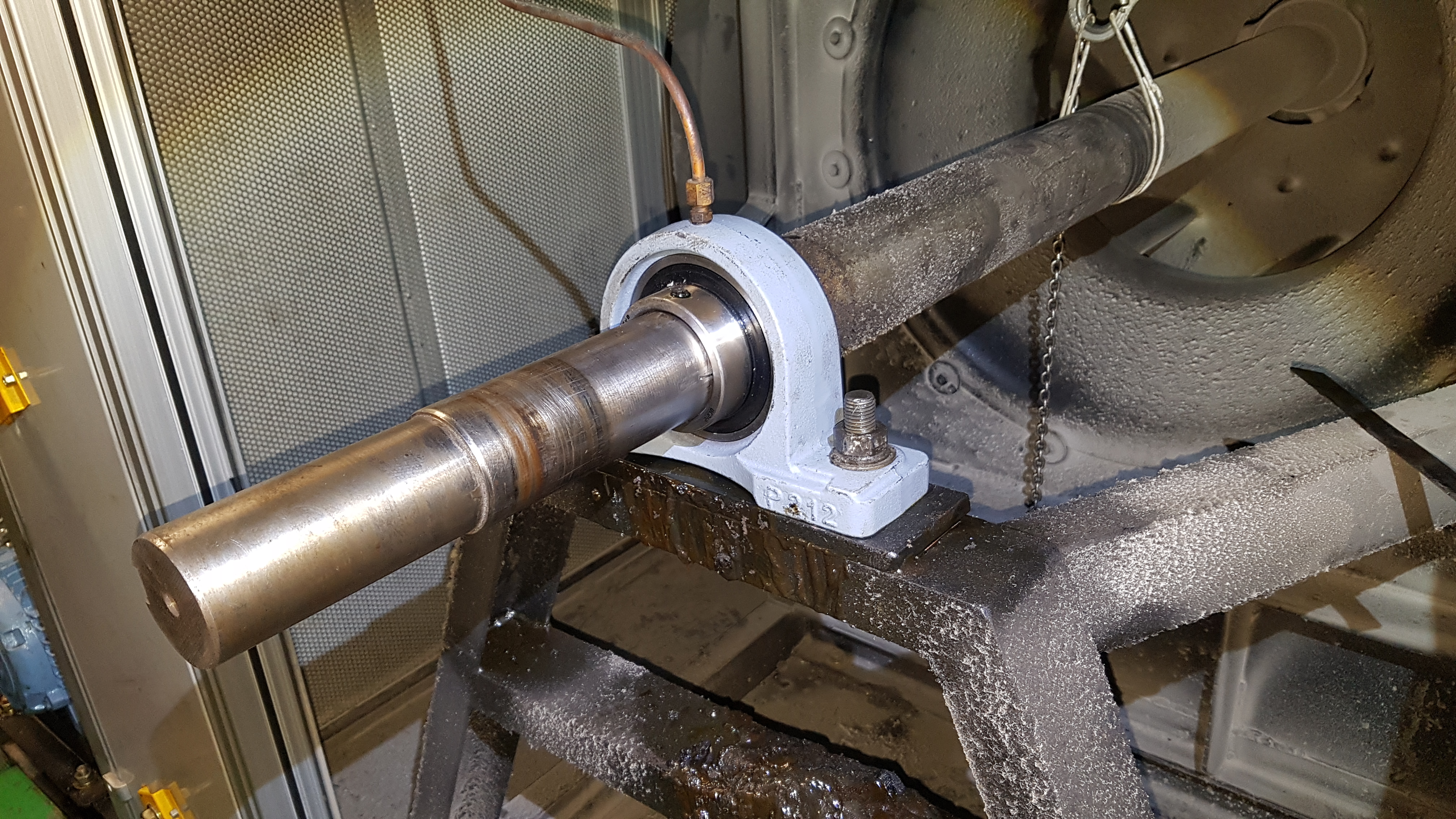

부하 측 베어링이 교환되었습니다.
무부하 측 베어링입니다.

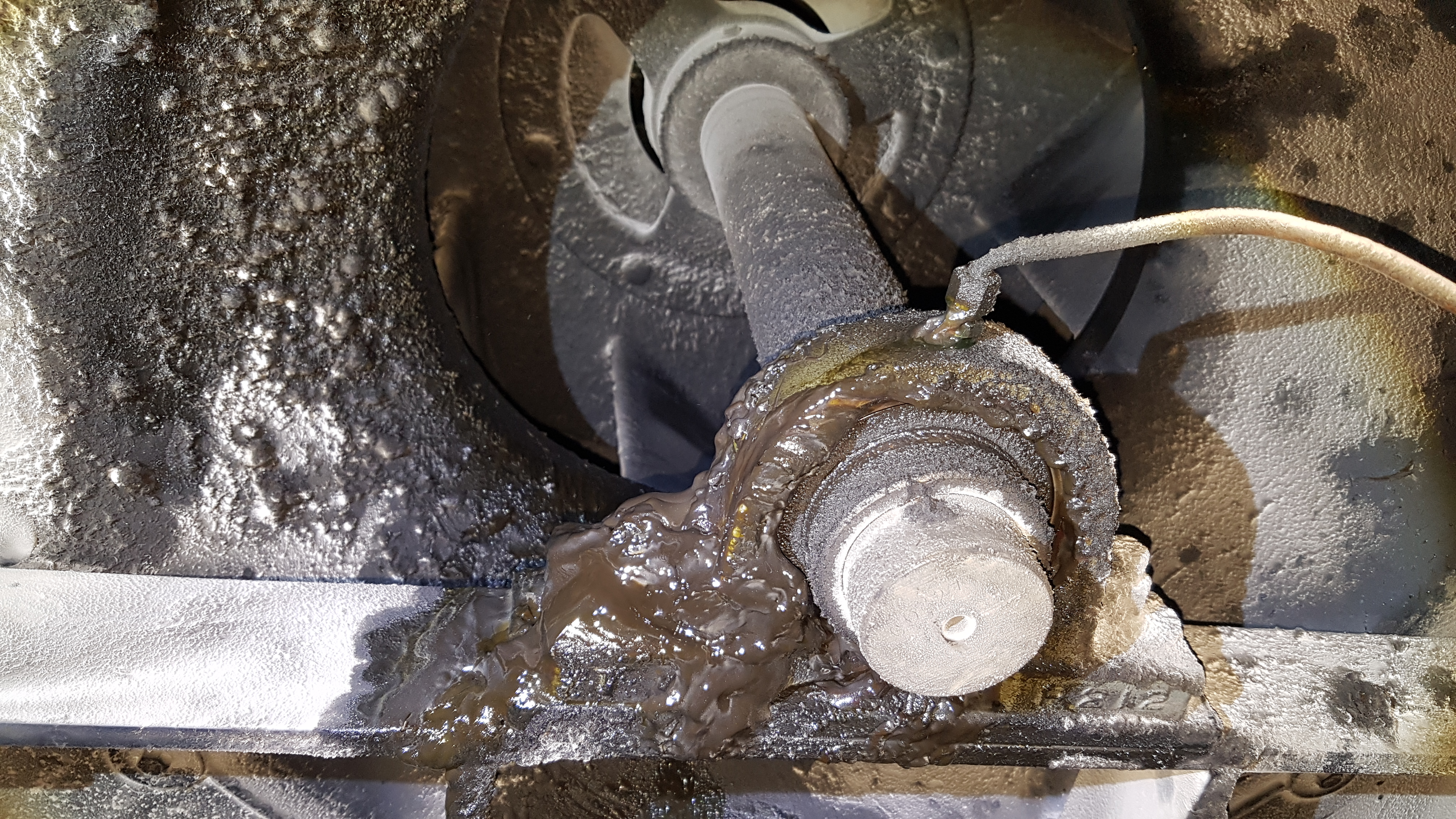

폐 구리스와 먼지로 가득합니다만, 베어링 윤활과는 무관합니다.
무부하 측 베어링이 교환되었습니다.

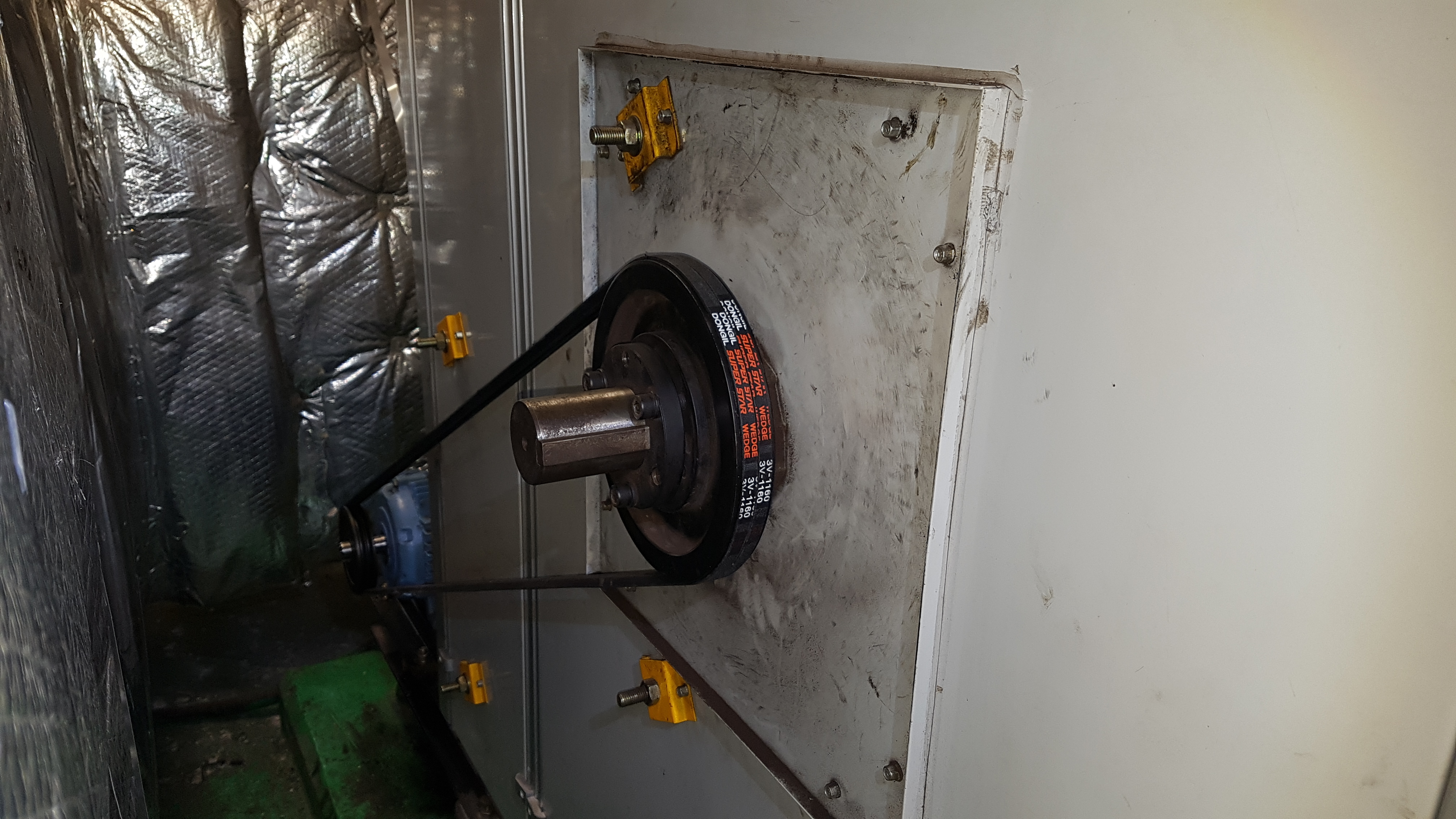

패널과 풀리를 조립,
풀리 정렬과 벨트 장력을 맞추고,
시운전하여 이상이 없음을 확인합니다.

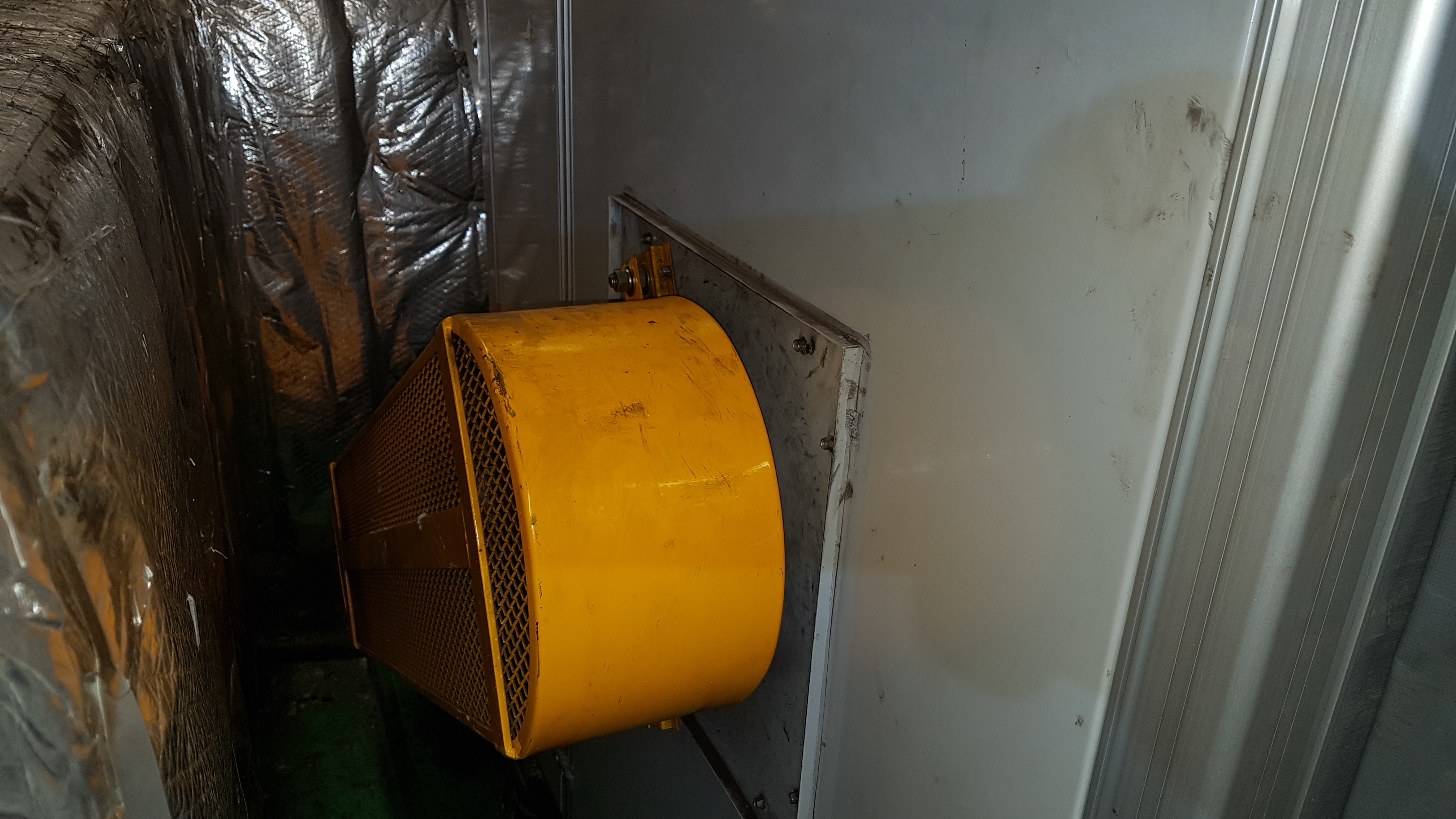

벨트 안전커버를 장착하고 작업을 마칩니다.
문의 : 010-3727-7299 대영기계공조
