공조기(공기조화기) 급기휀 베어링교환

대영기계공조, 풍쟁이(바람) 2022. 4. 23. 13:32

공조기의 급기 휀 소모부품 교환입니다.
* 공기조화기=공기조절기=공기의 온도, 습도를 조화롭게(조절) 하는 기기.

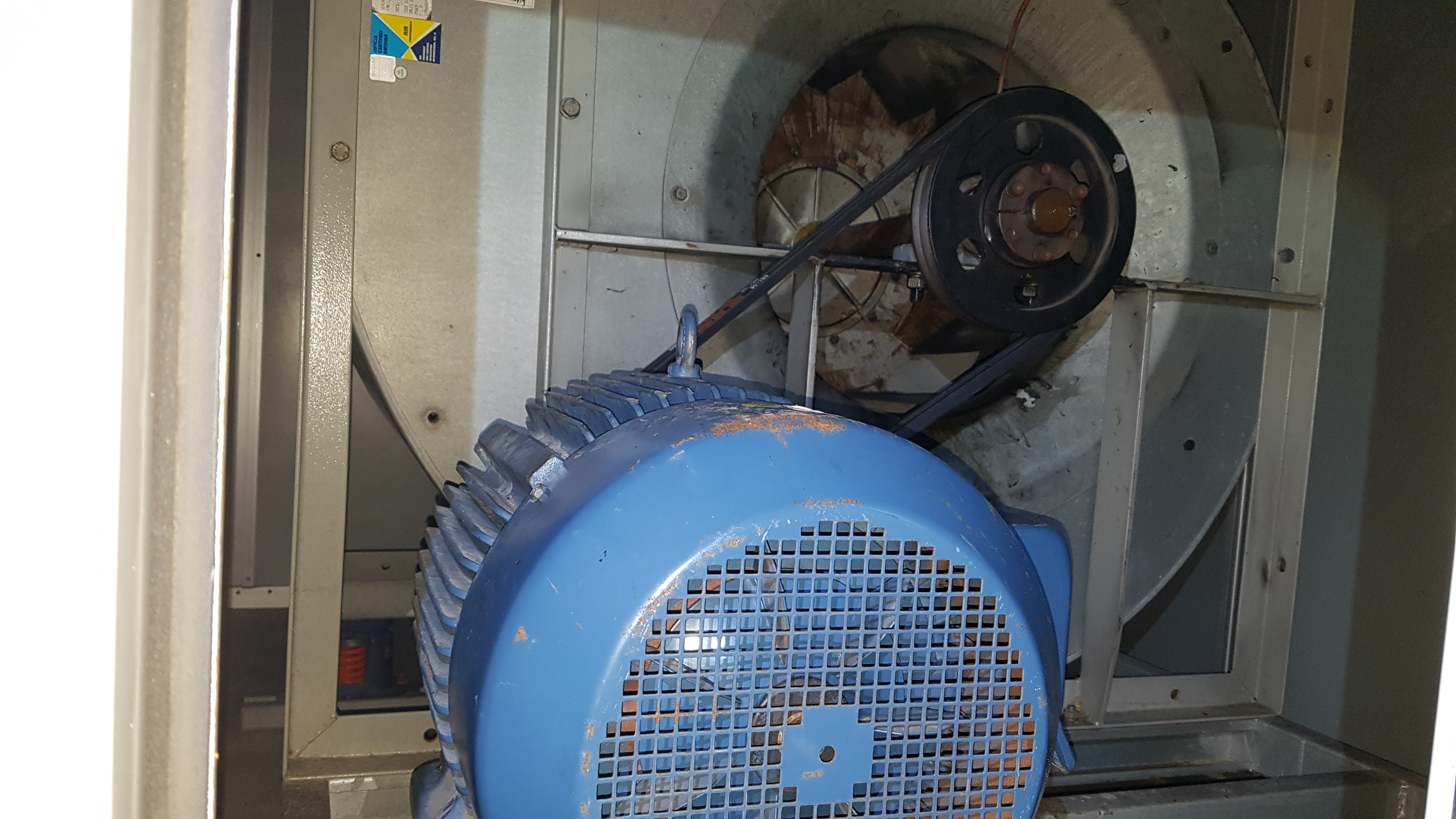

작업 대상물과 기기의 제원입니다.

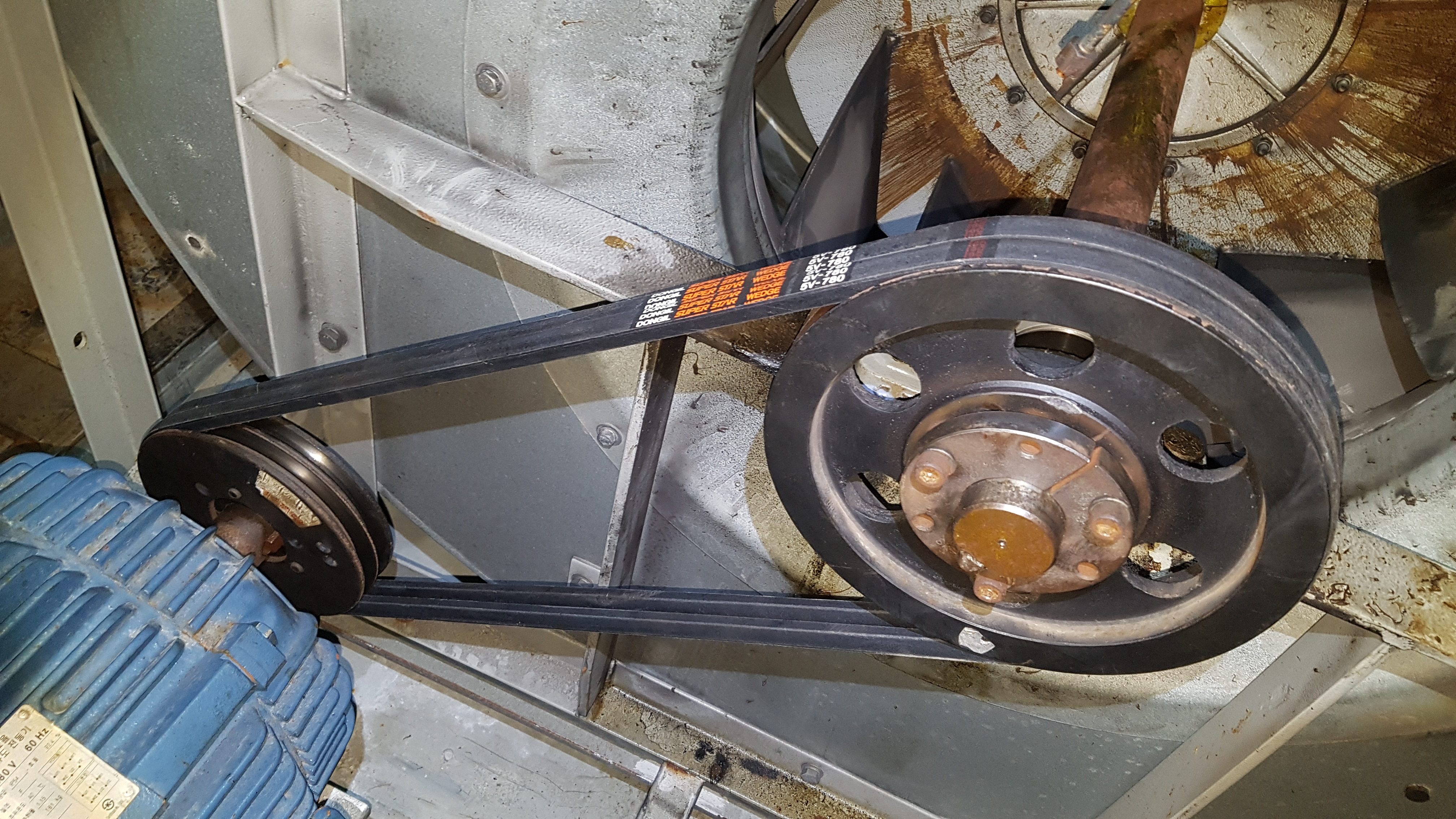

벨트와 풀리를 분해하고,
모터베어링 교환을 위한 냉각팬 안전커버를 분해합니다.

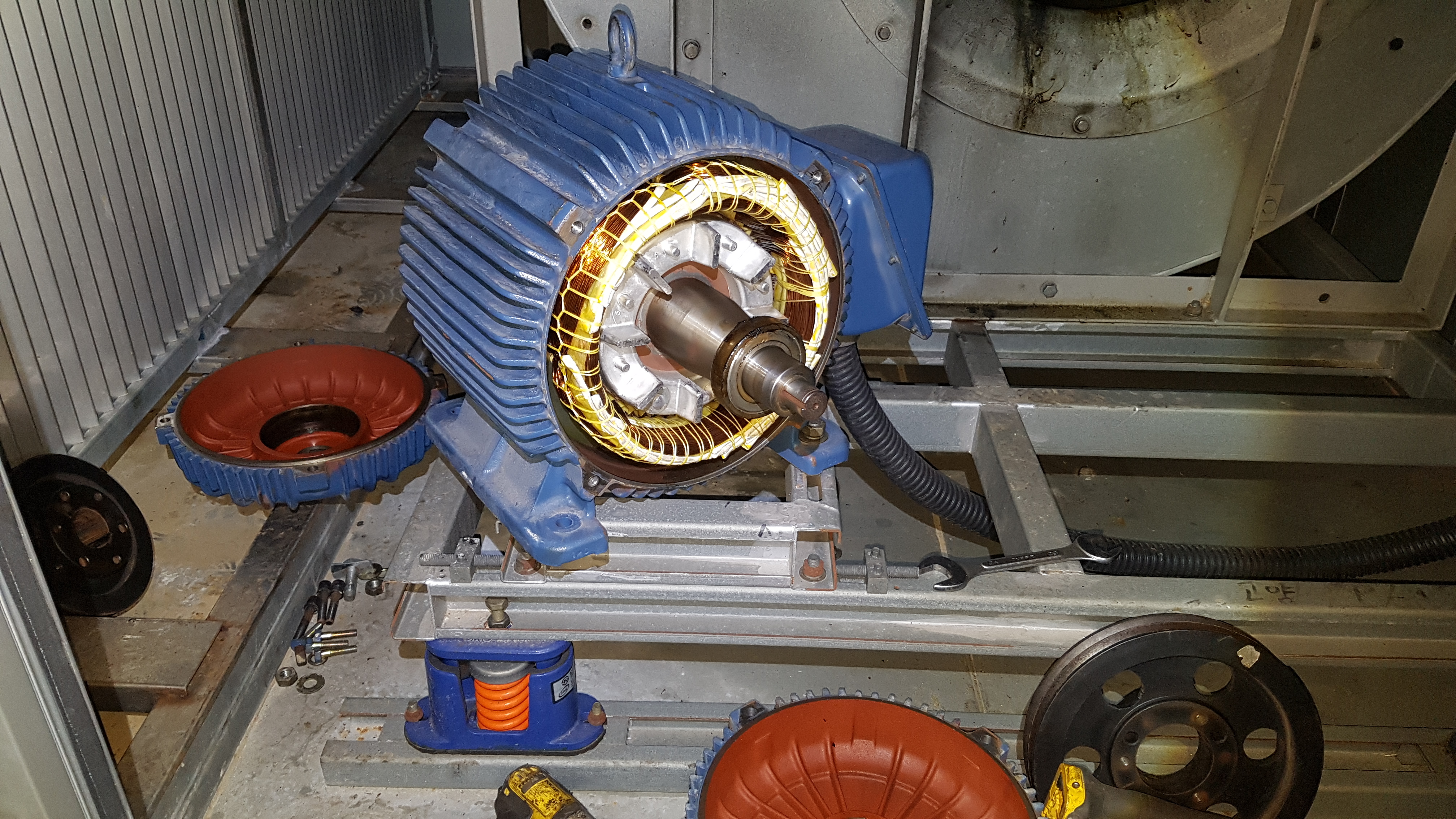

모터 베어링 브라켓트를 분해합니다.

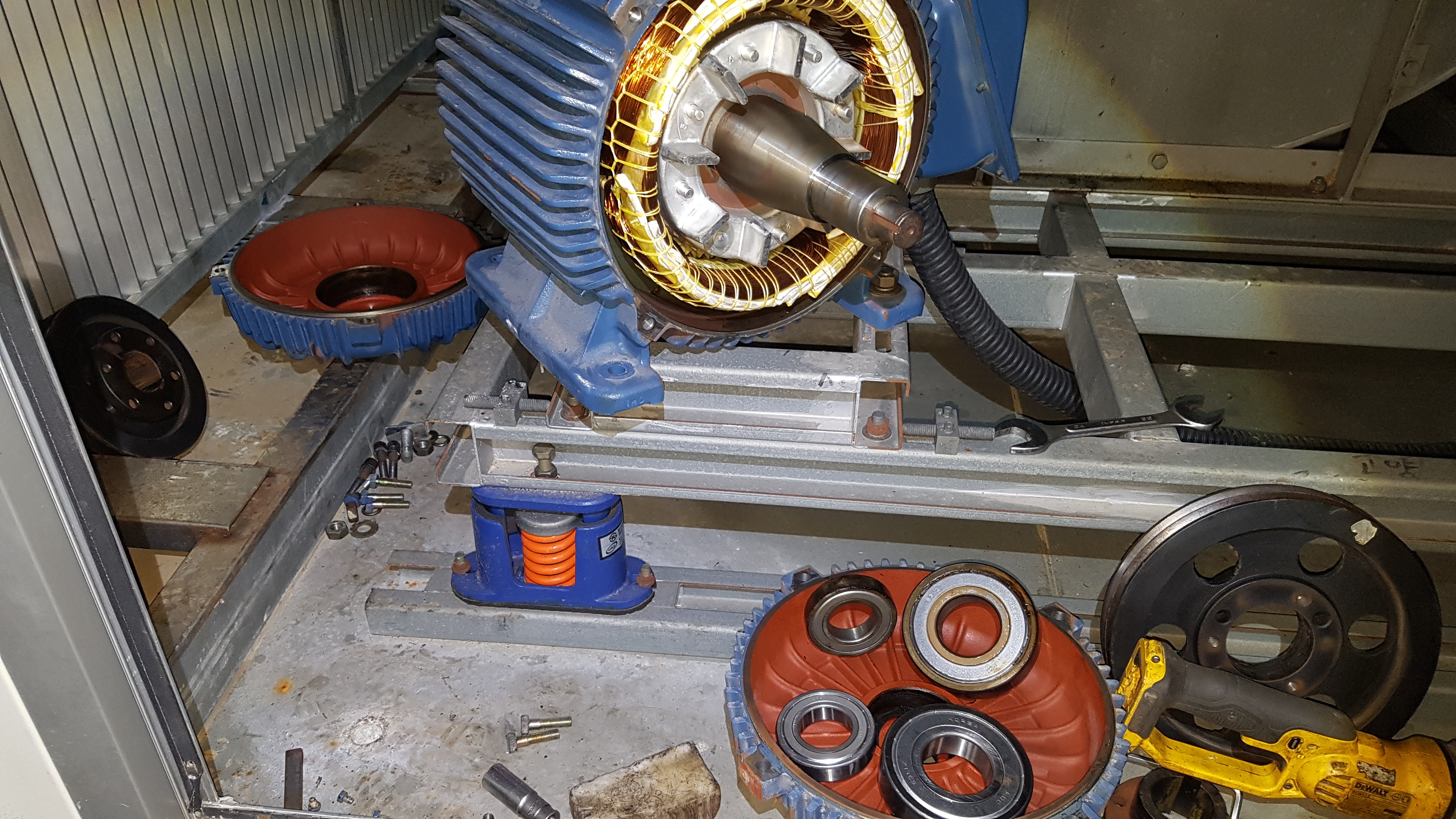

베어링을 제거합니다.



준비된 베어링을 삽입합니다.



베어링 브라켓트를 조립합니다.



모터 풀리를 삽입하여 고정합니다.

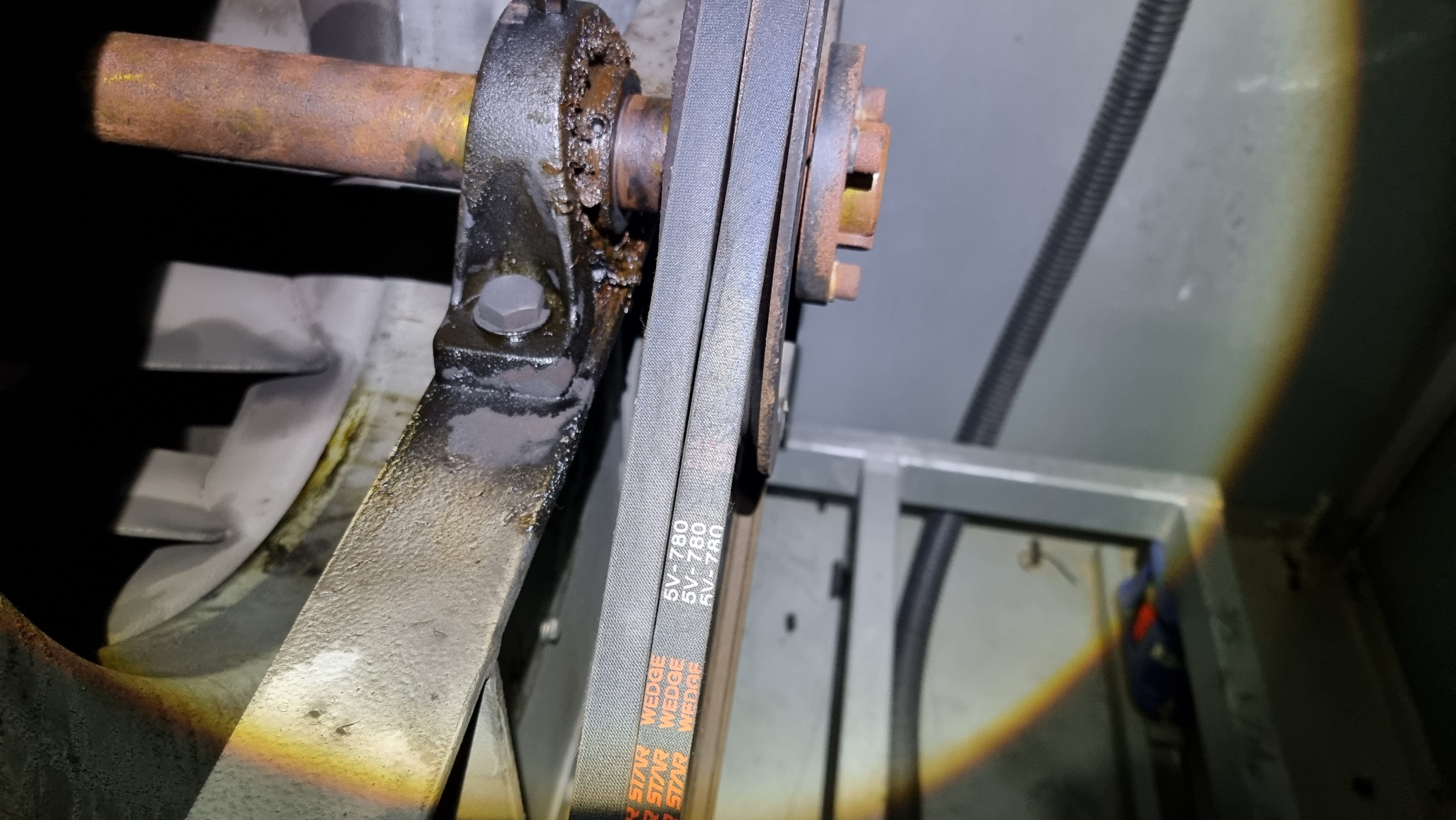

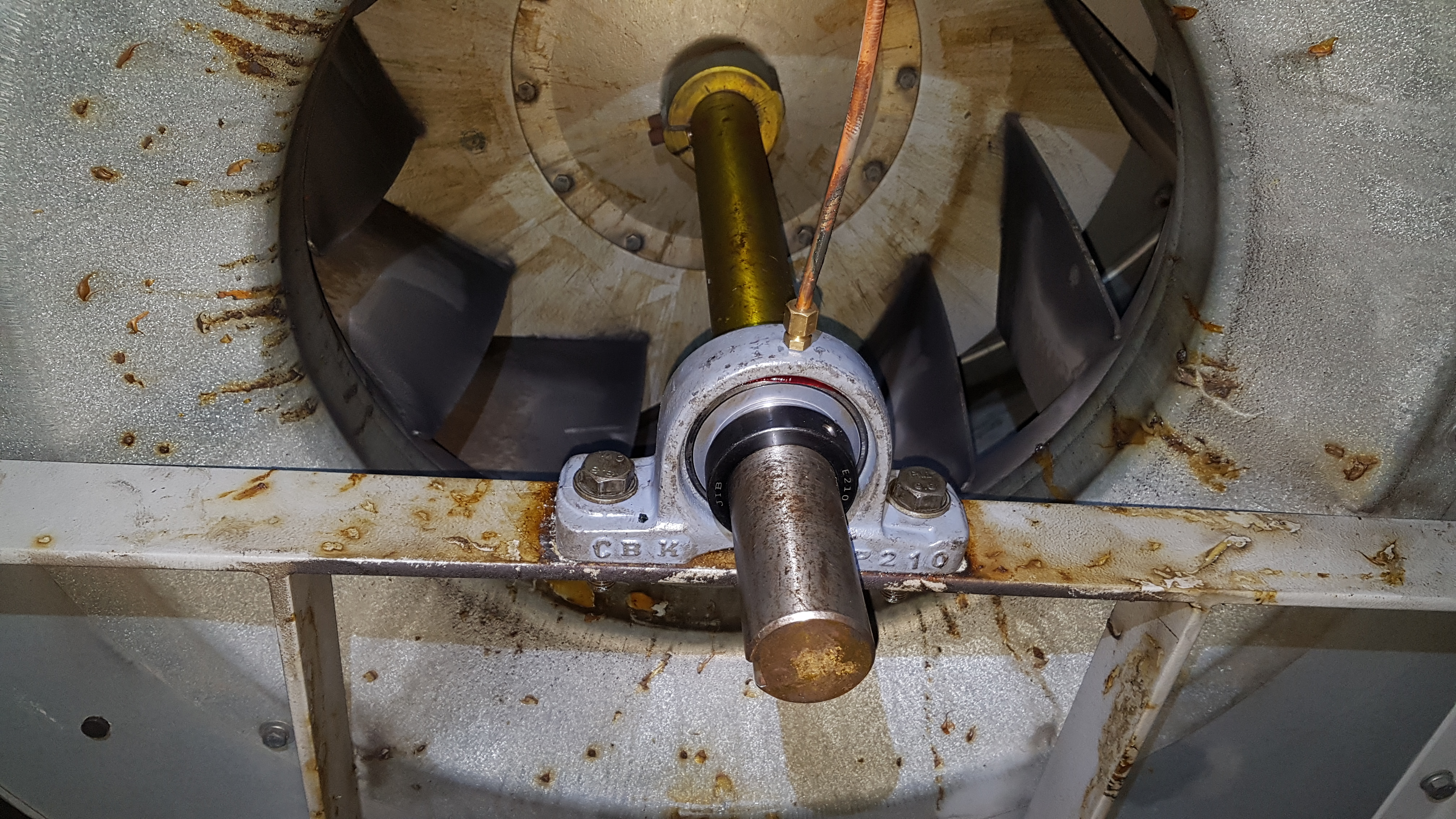

예비 점검 시 윤활유 상태입니다.
습기에 의한 부식으로, 윤활유가 갈변 현상을 보입니다.



녹물이 심하게 보입니다.

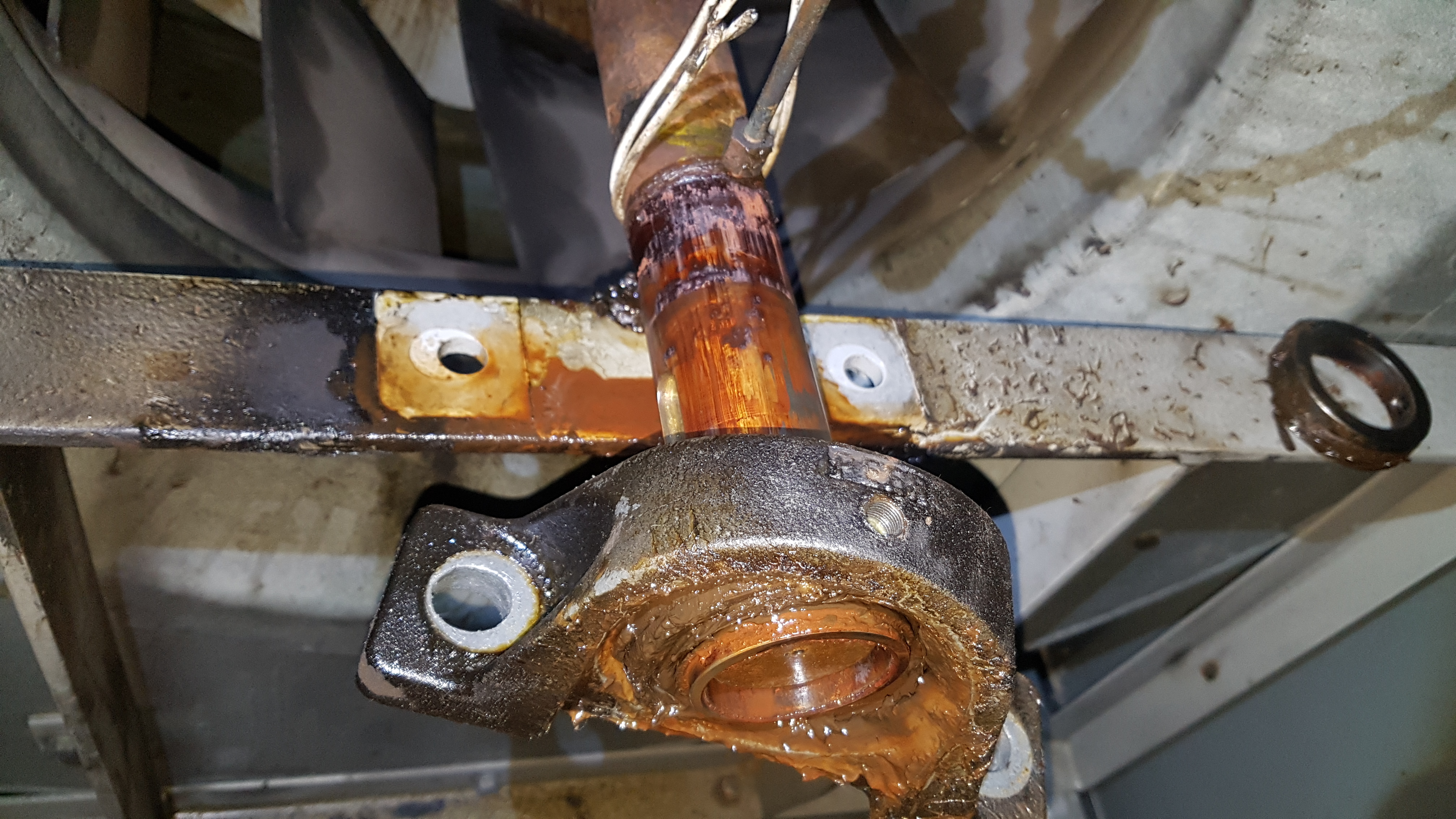

부하 측 베어링 자리가 부식이 발생하여 파여 있습니다.



반부하 측 베어링 윤활유 공급관이 단락 되어 있습니다.



반부하 측 베어링자리는 양호합니다.



반부하 측 베어링 조립 완료.



부하 측 베어링 교환하고,

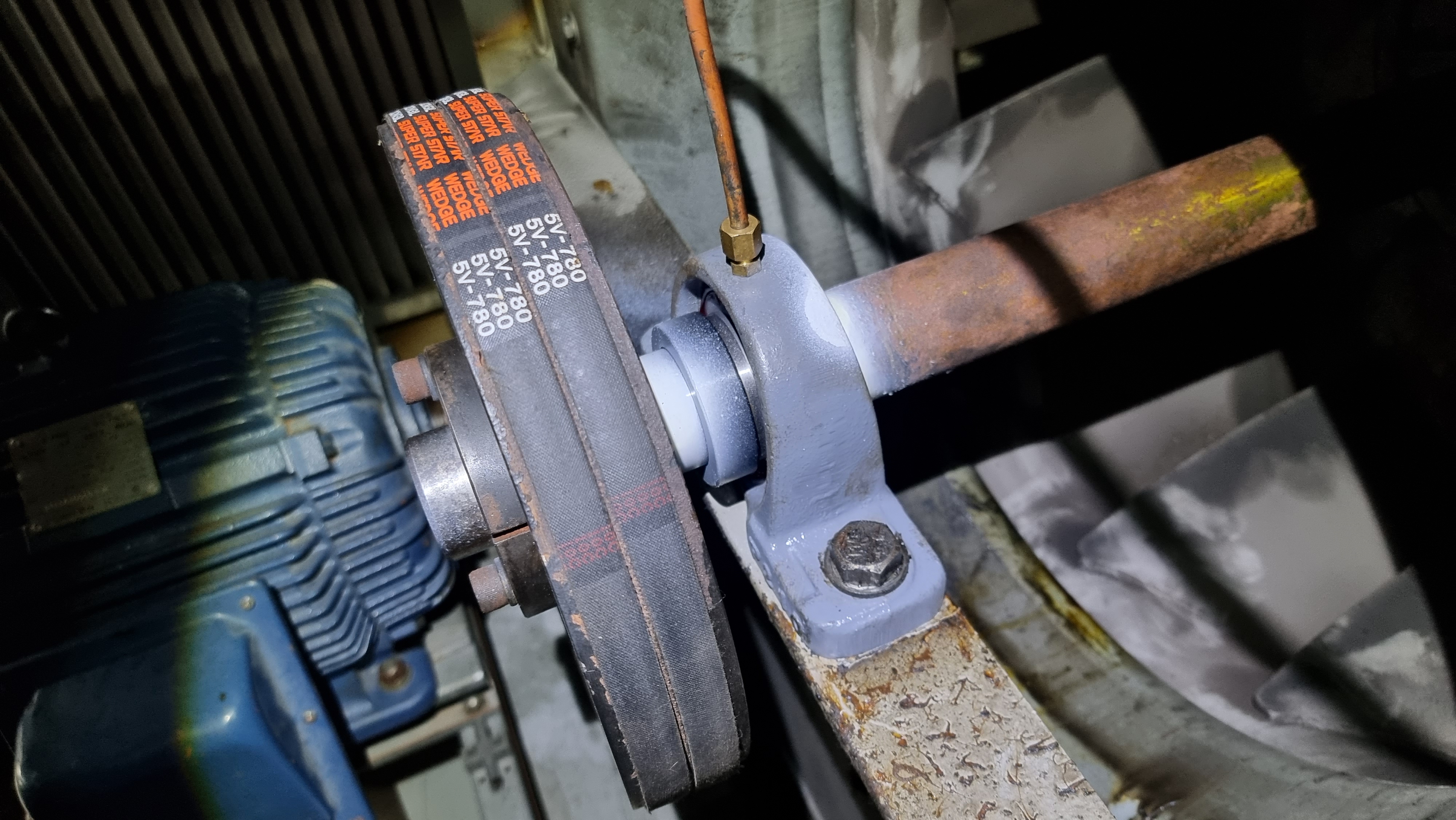

풀리 정렬과 벨트 장력을 조절하여 벨트를 장착합니다



베어링 교환 작업이 완료되었습니다.

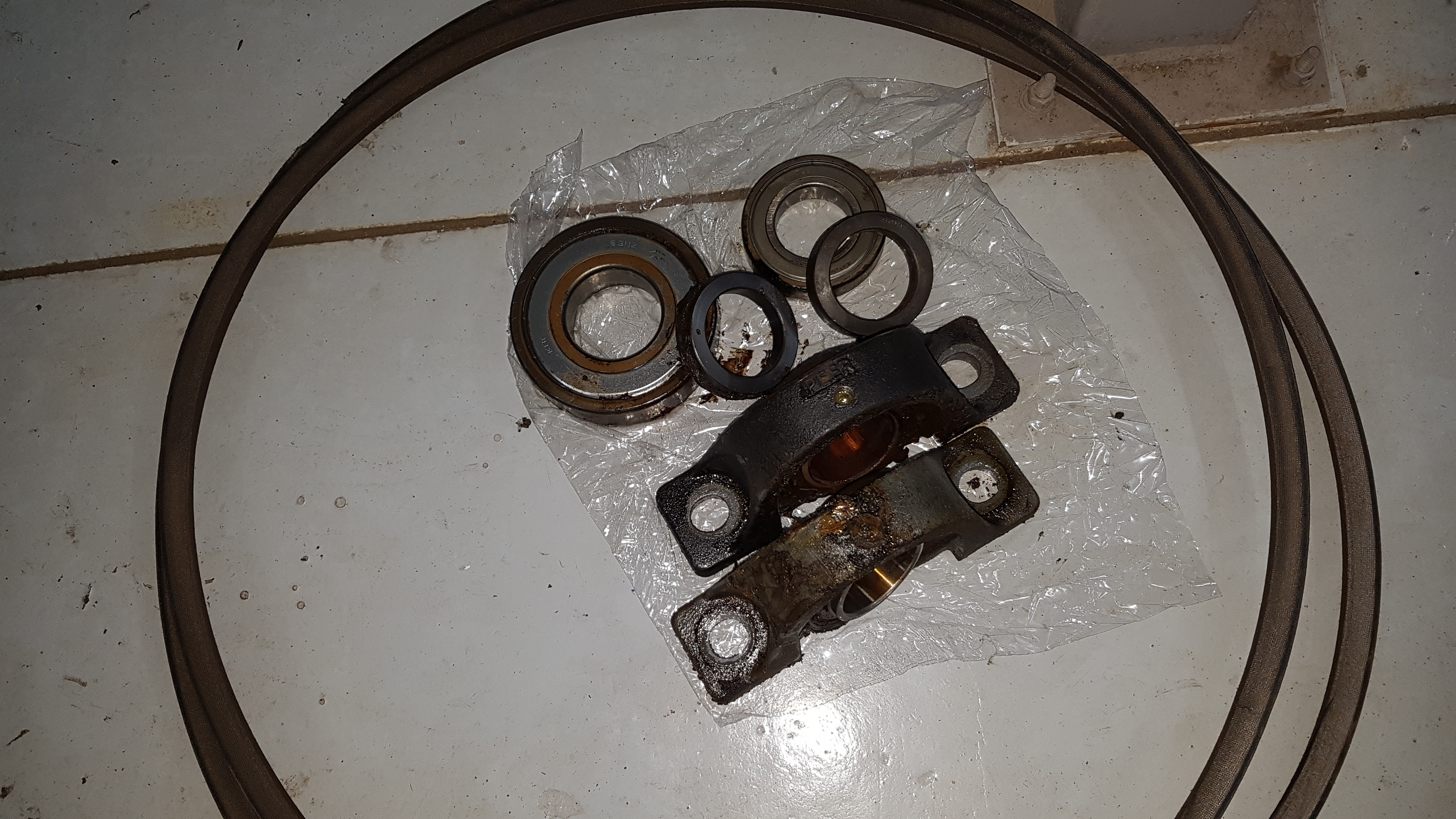

작업 결과물인 폐자재입니다.
