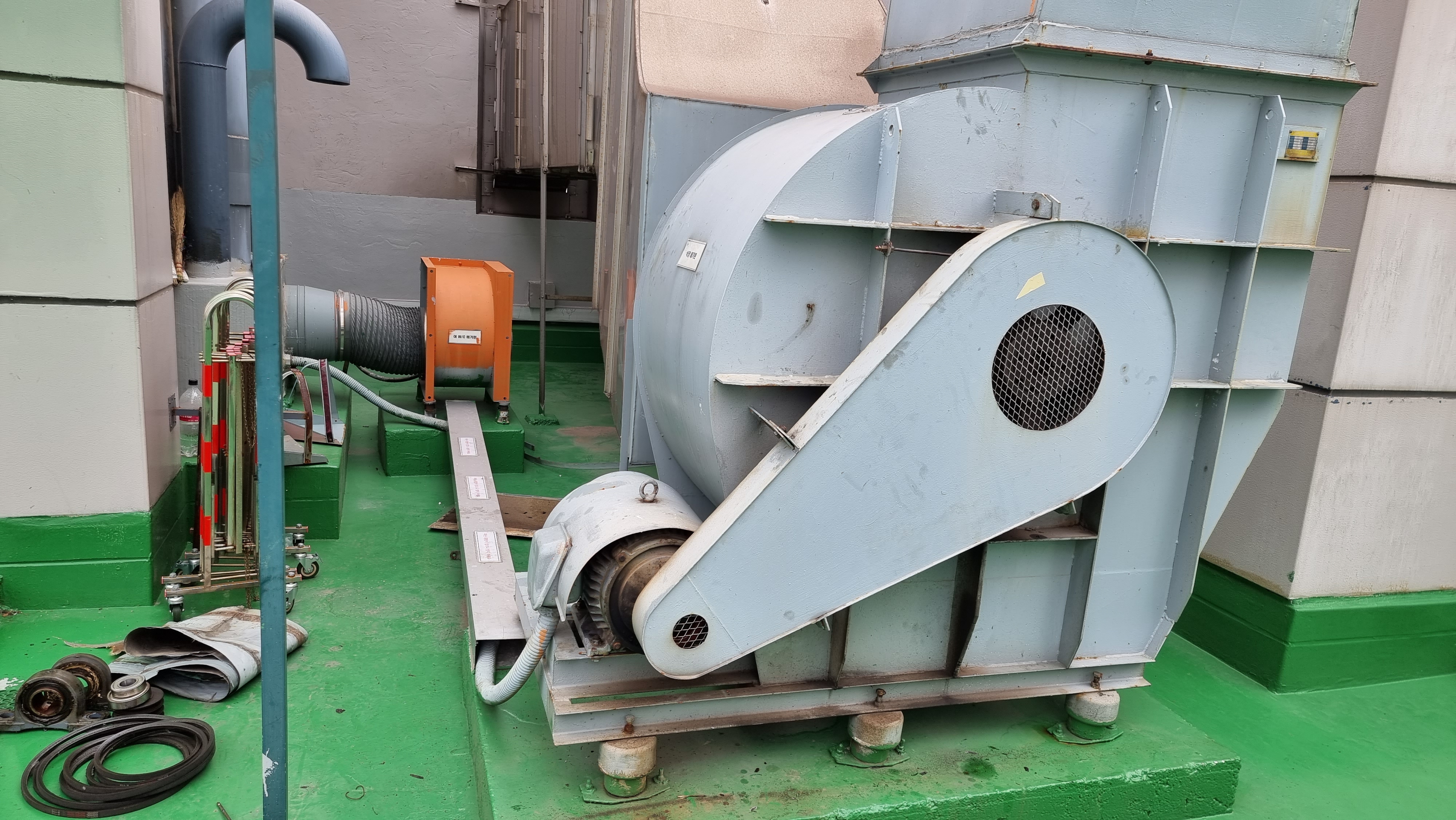

식당 배기휀의 이상 소음으로 노후된 소모성 부품들을 교환하였습니다.

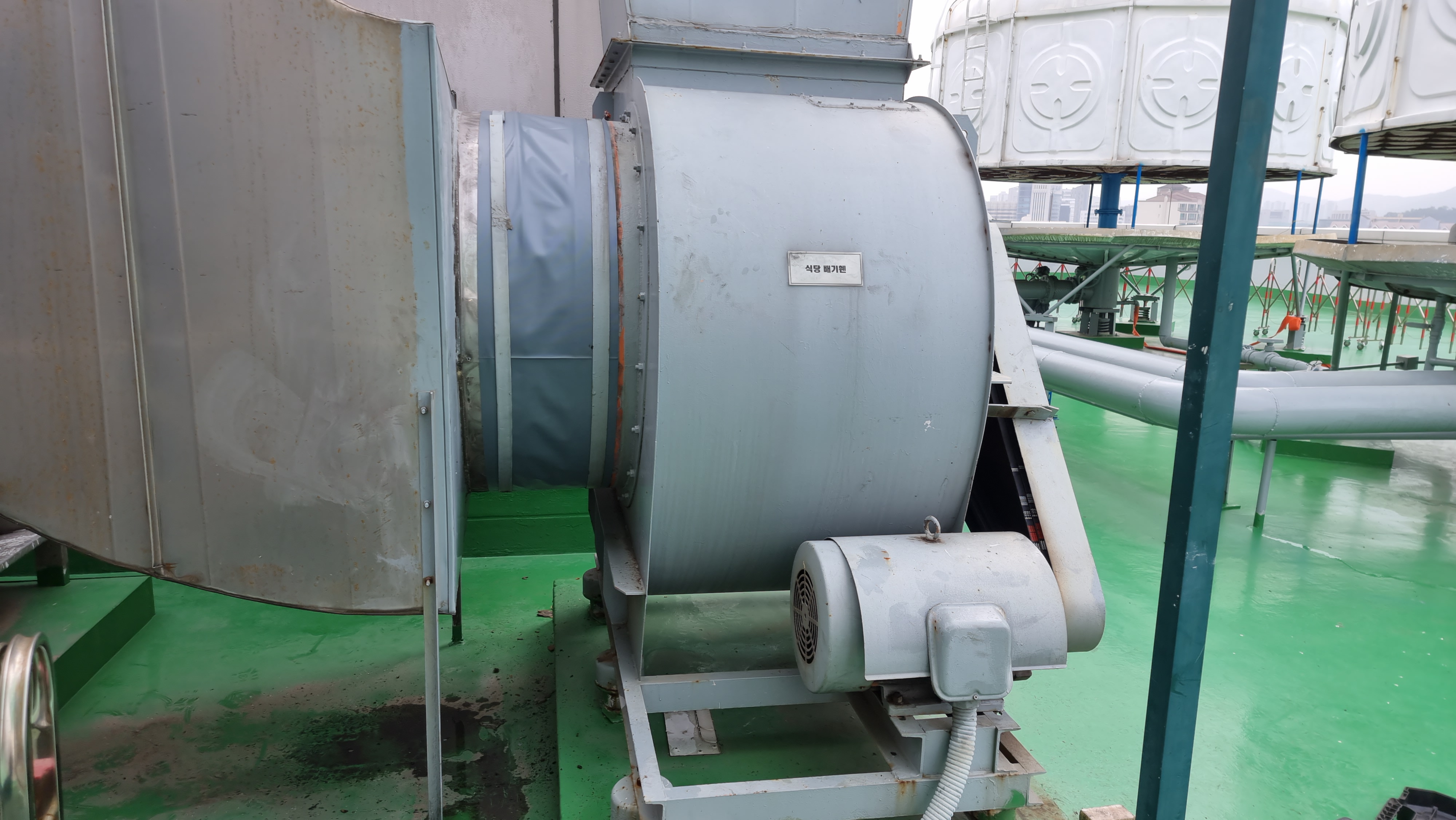

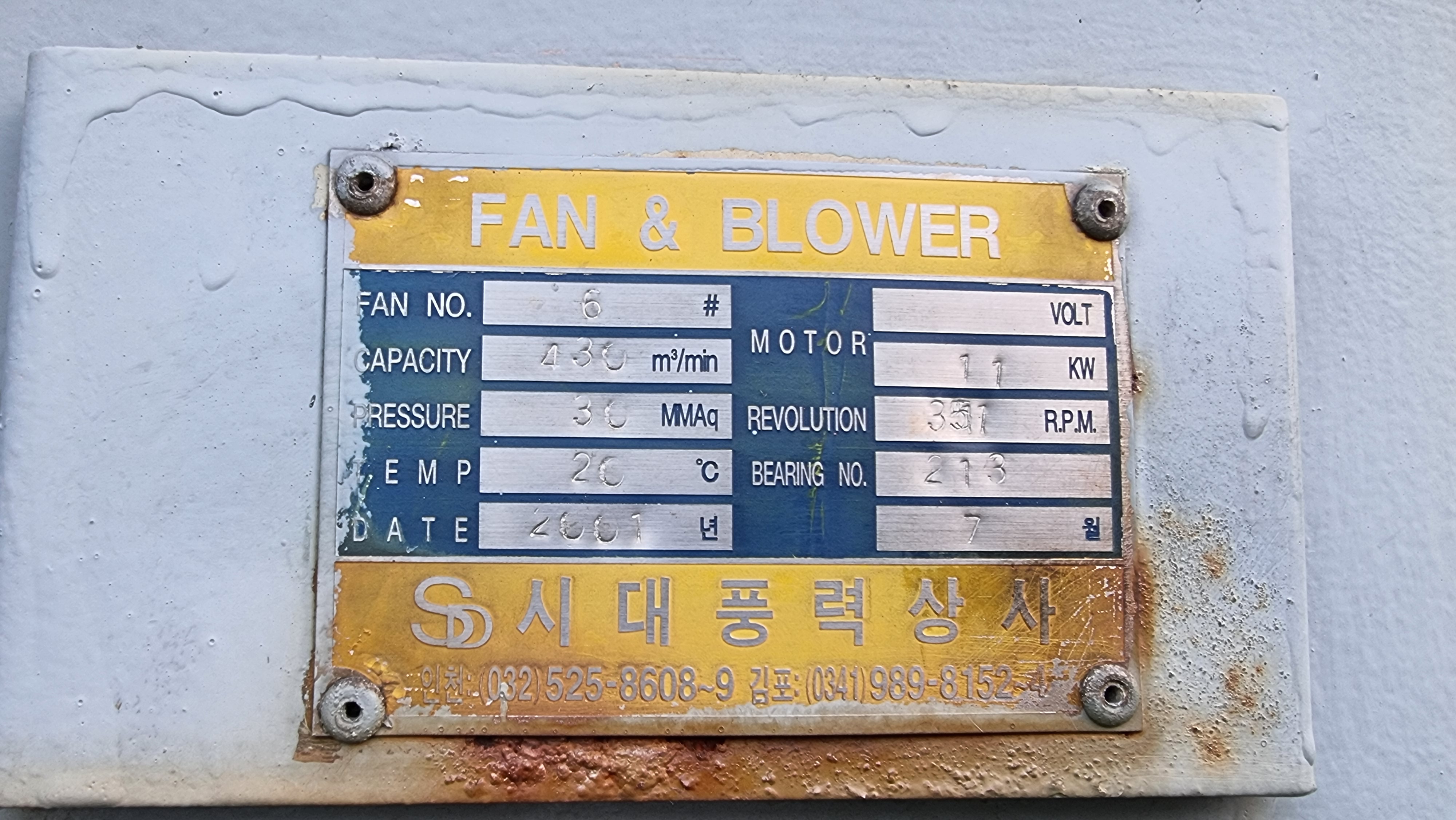

배기팬 제원입니다.

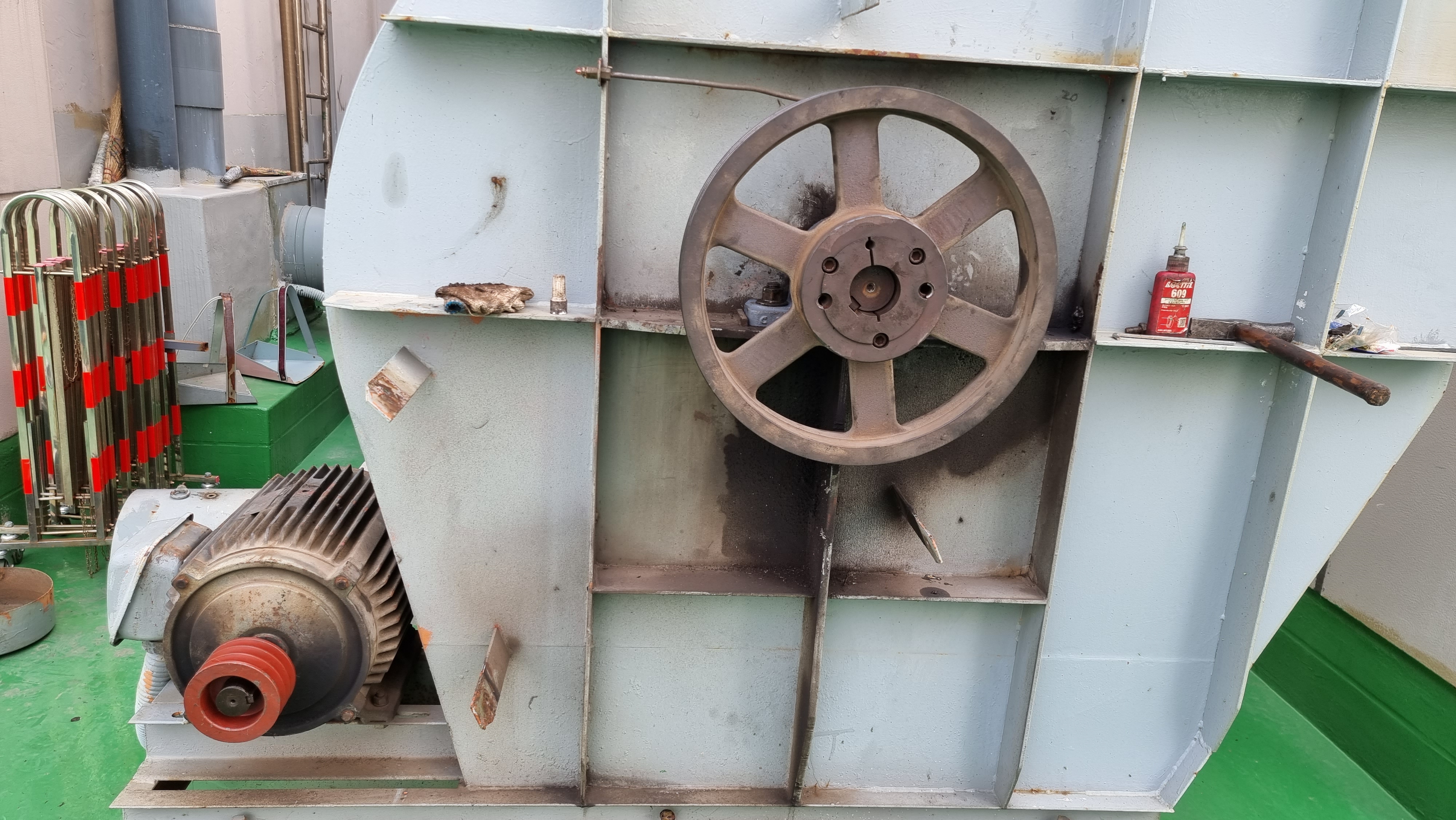

벨트커버 탈거

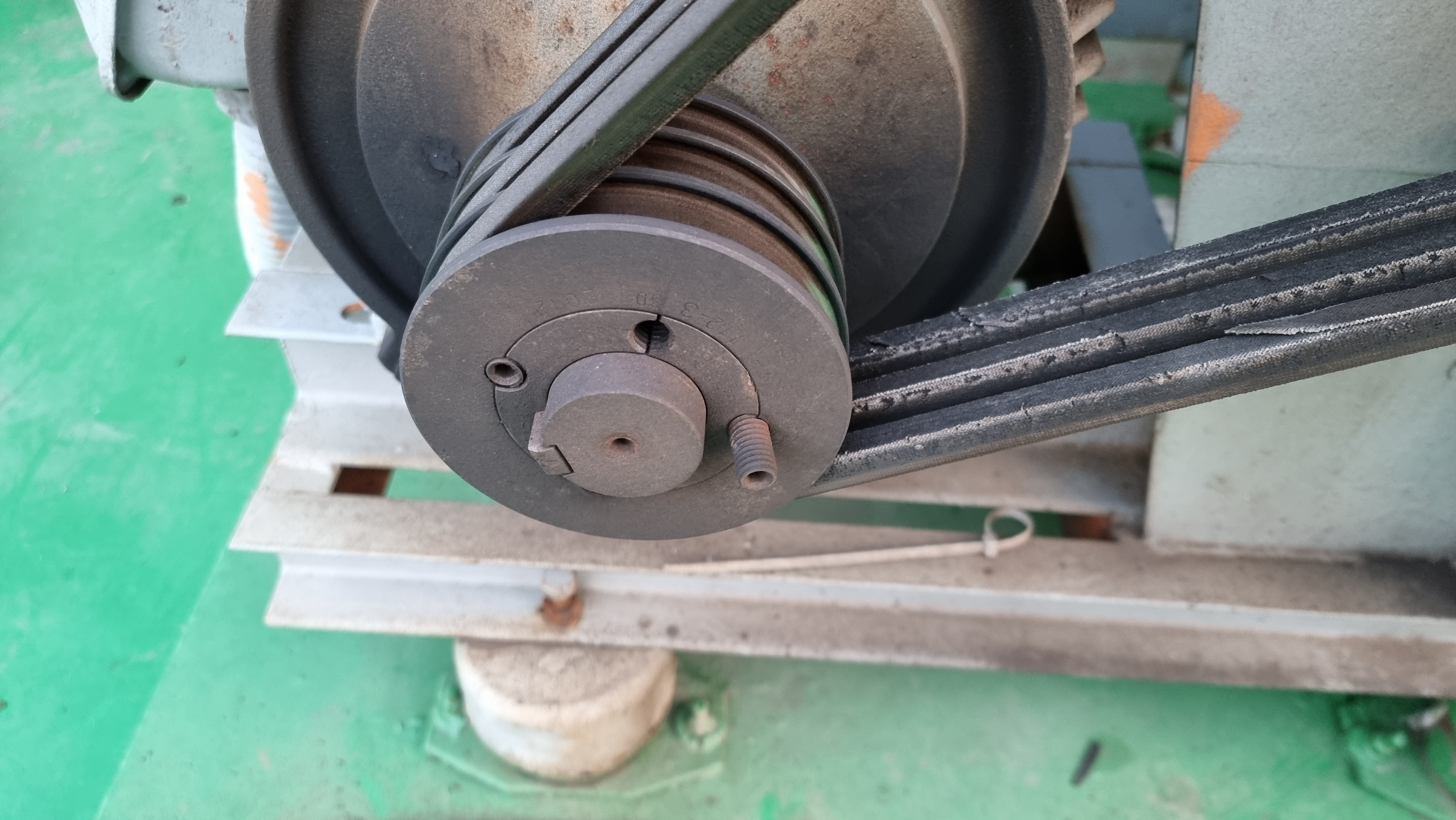

모터 풀리 고정볼트 조립 불량

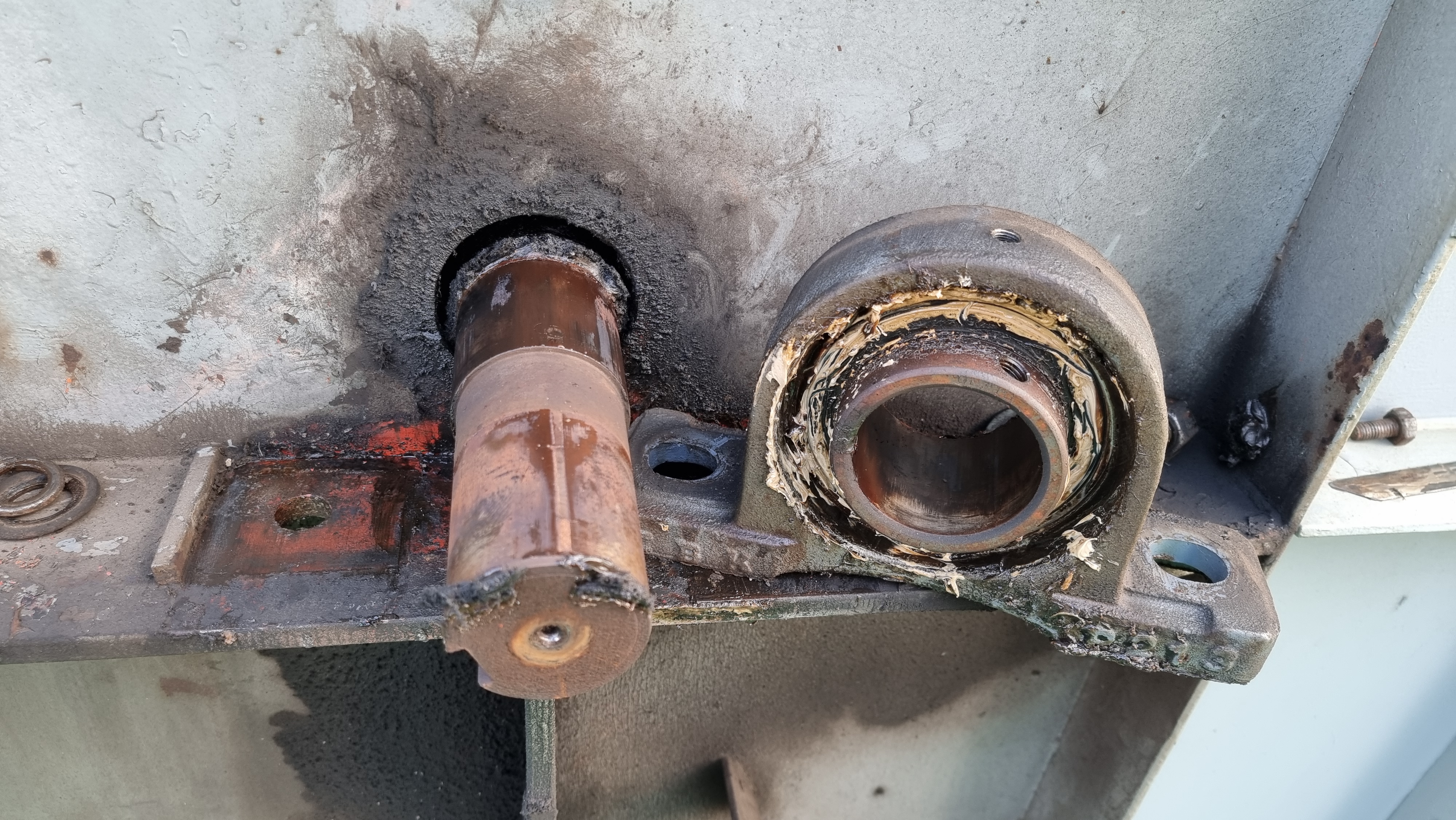

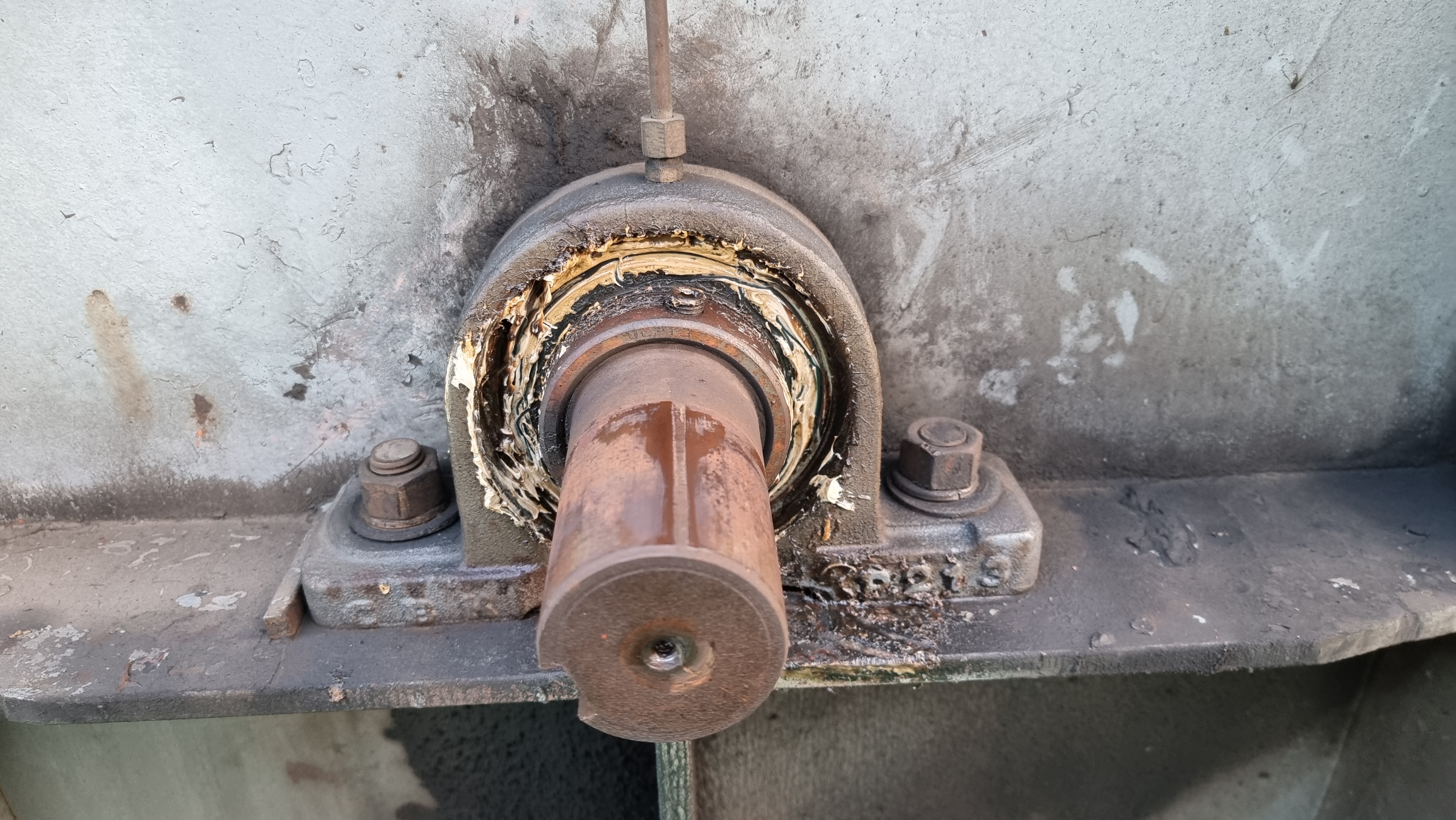

부하 측 베어링과 샤프트 단의 밀착이 불안정하게 조립된 것으로 보입니다.
베어링 탈거

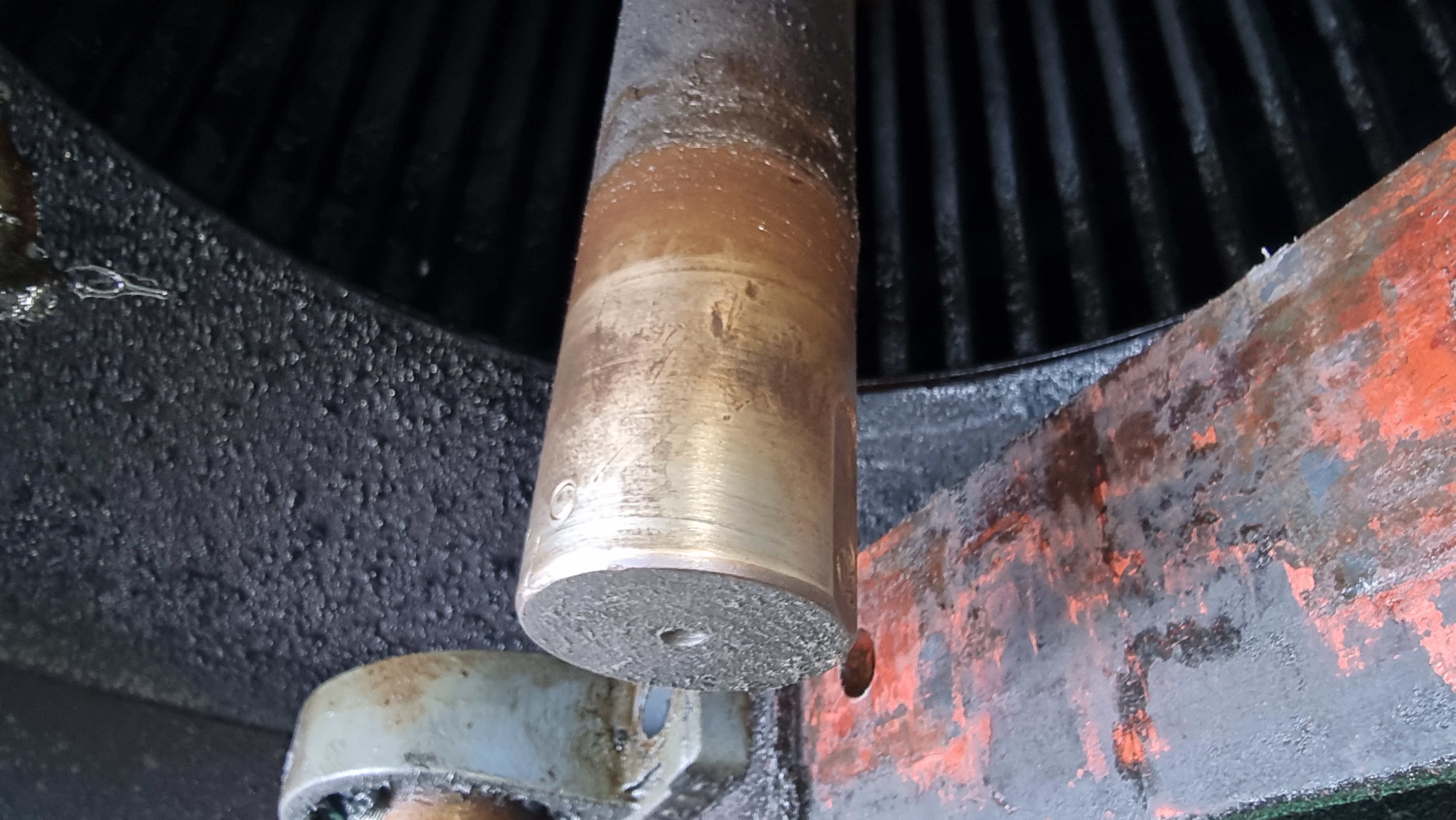

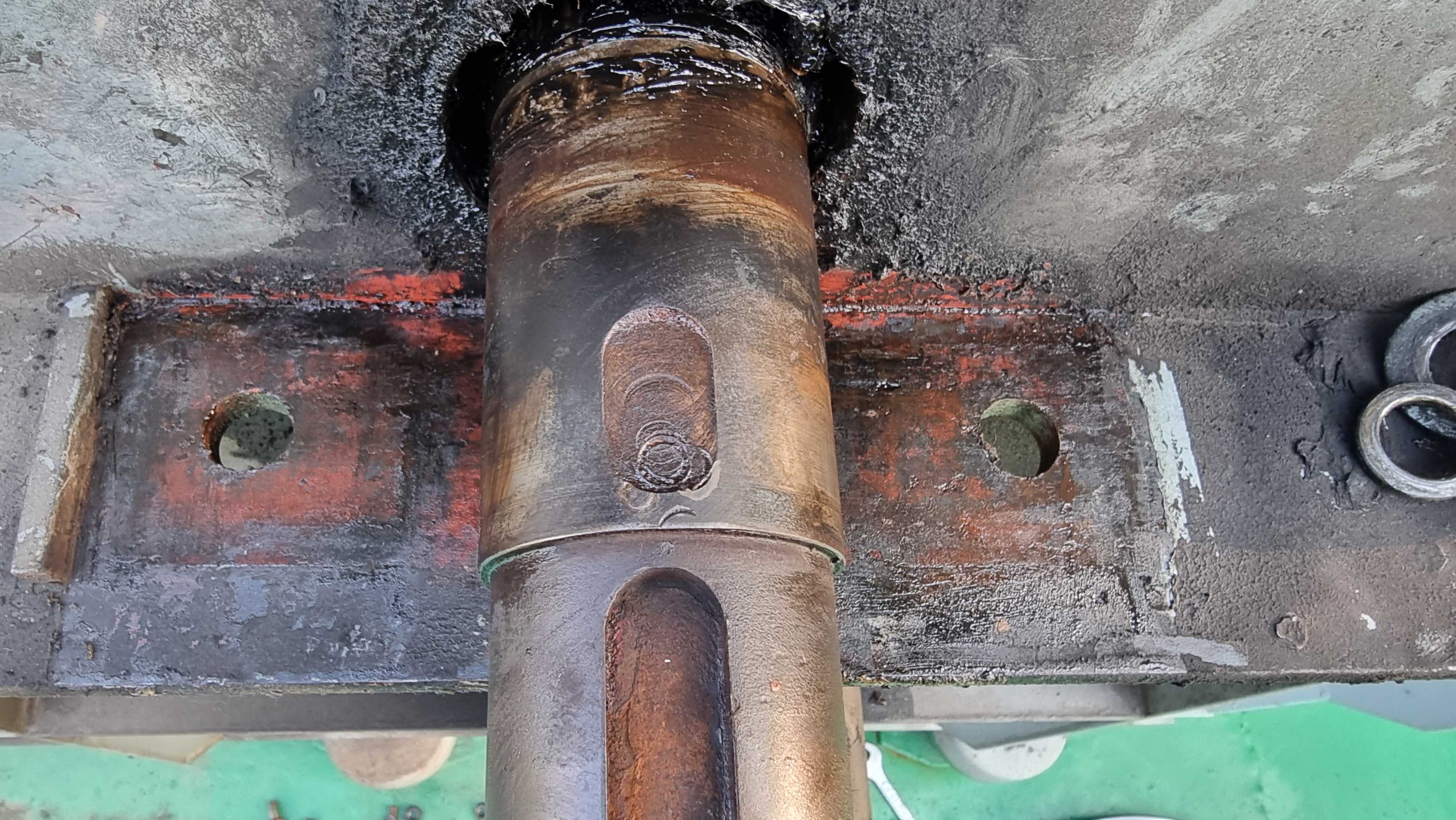

샤프트 단의 길이가 3~40mm 짧은 듯합니다.
베어링 장착하고 위치 잡아 고정합니다.

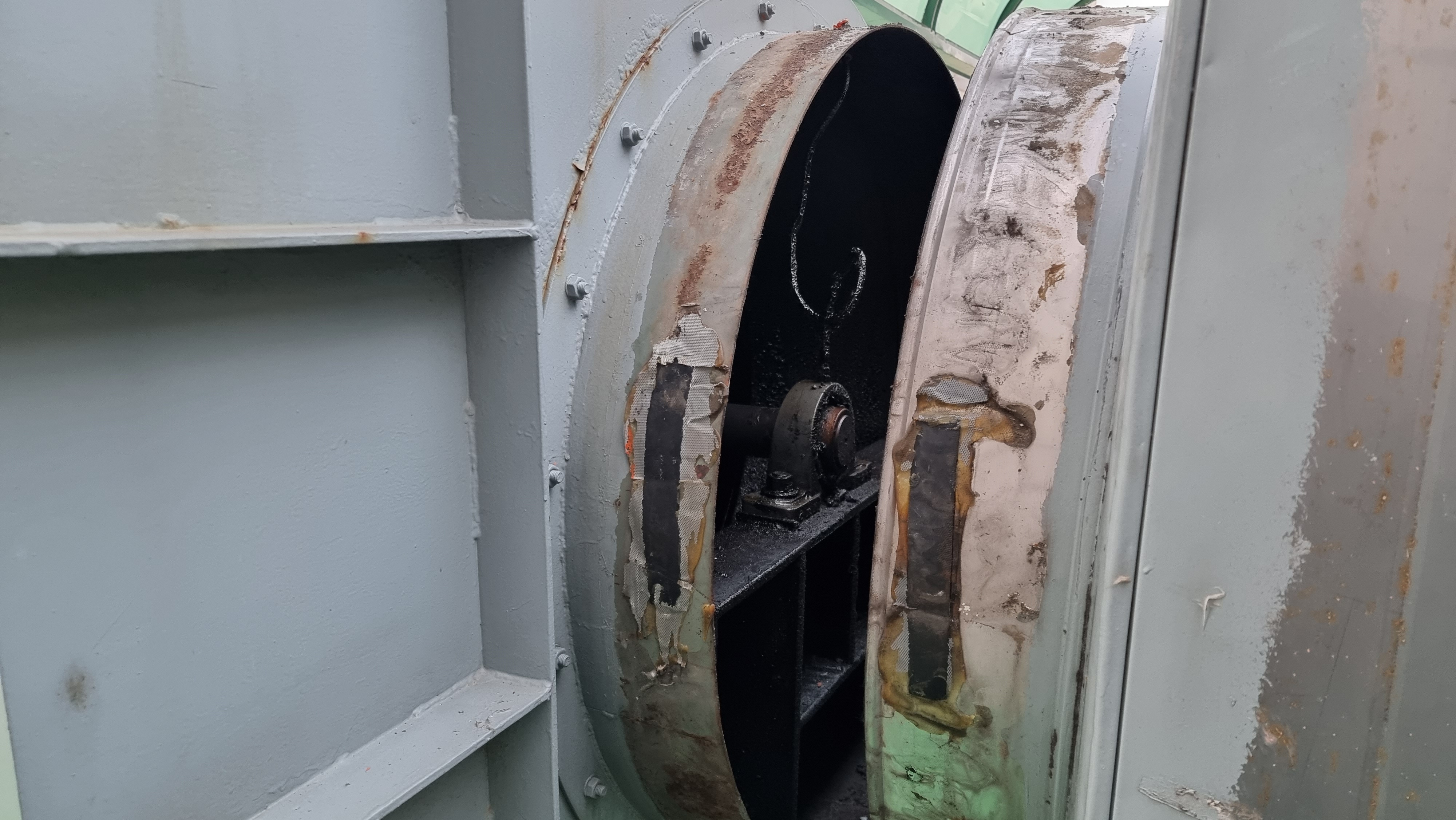

흡입구 캔버스 소손
캔버스 제거

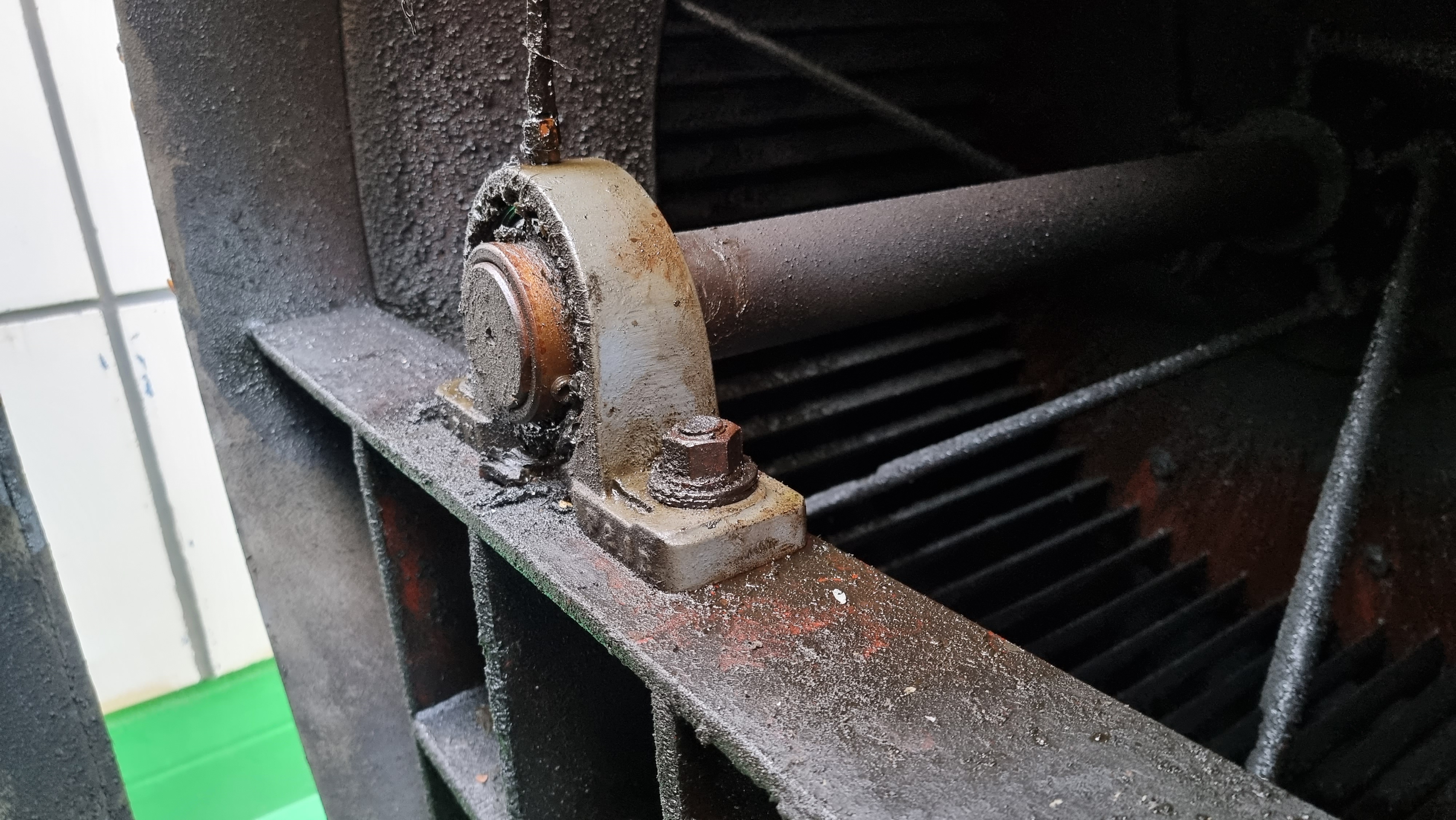

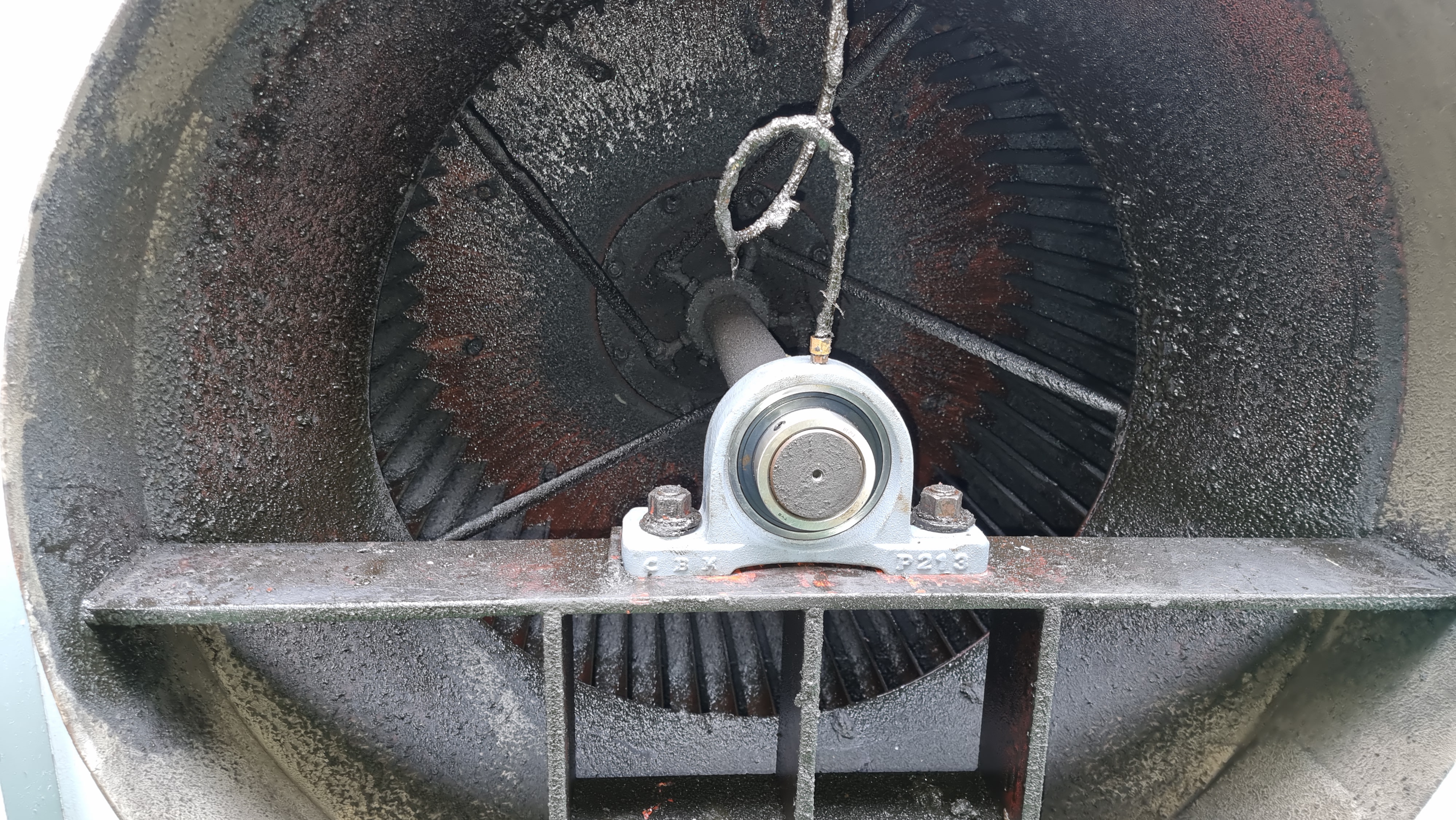

무부하 측 베어링
베어닝 탈거

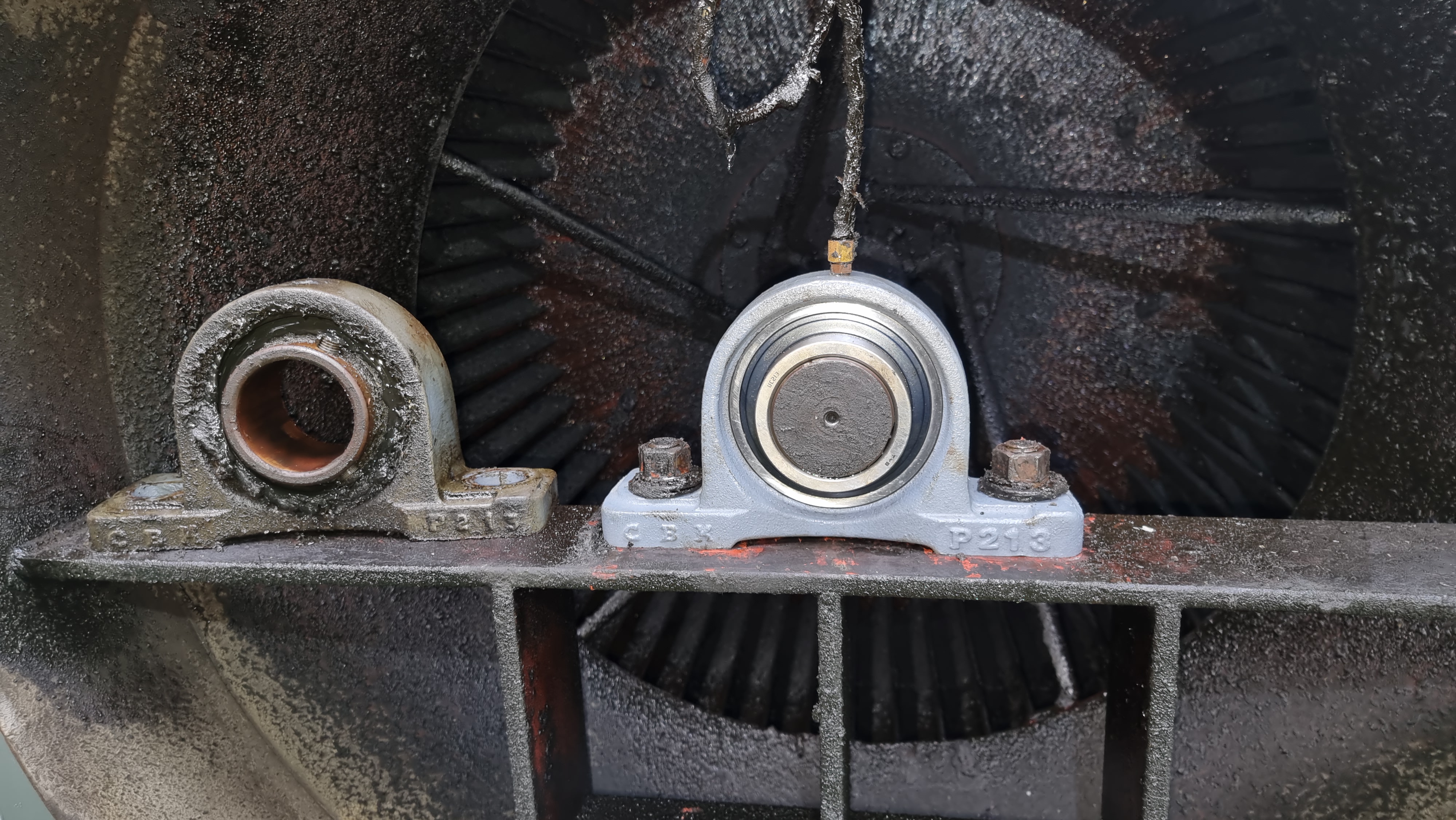

베어링 교환
베어링 장착 완료

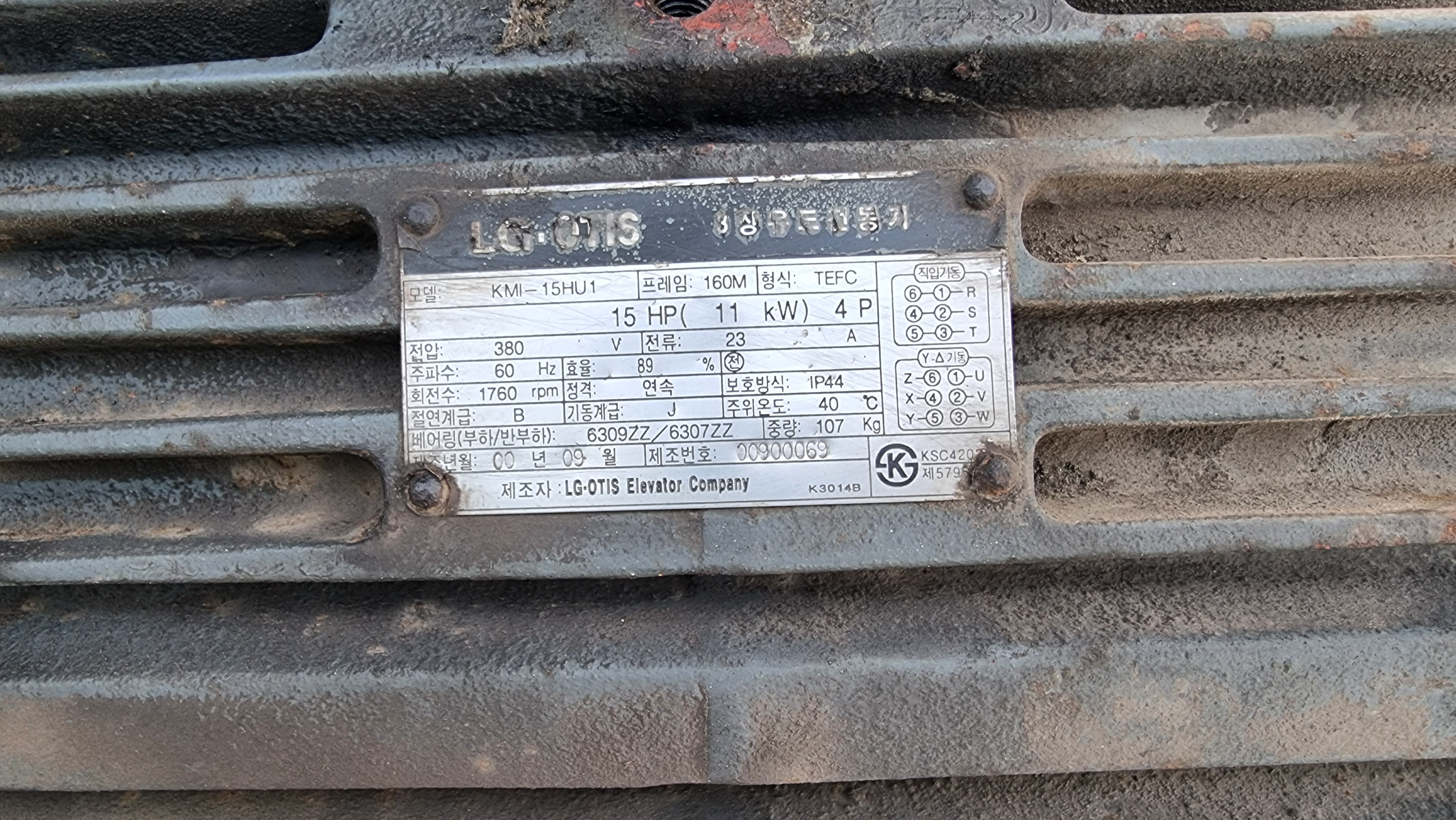

모터 제원

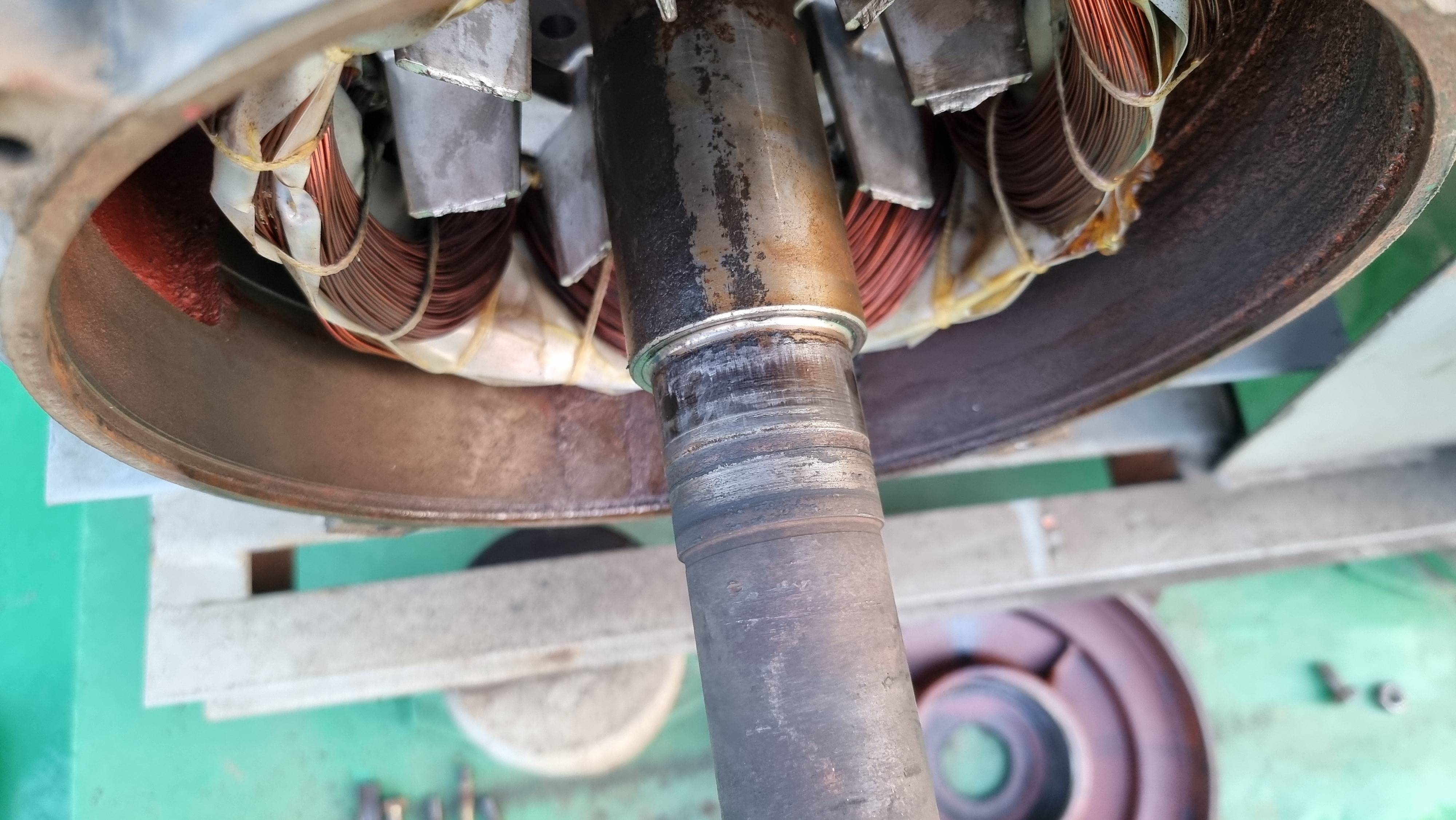

부하 측 베어링 자리가 마모가 진행 중입니다.

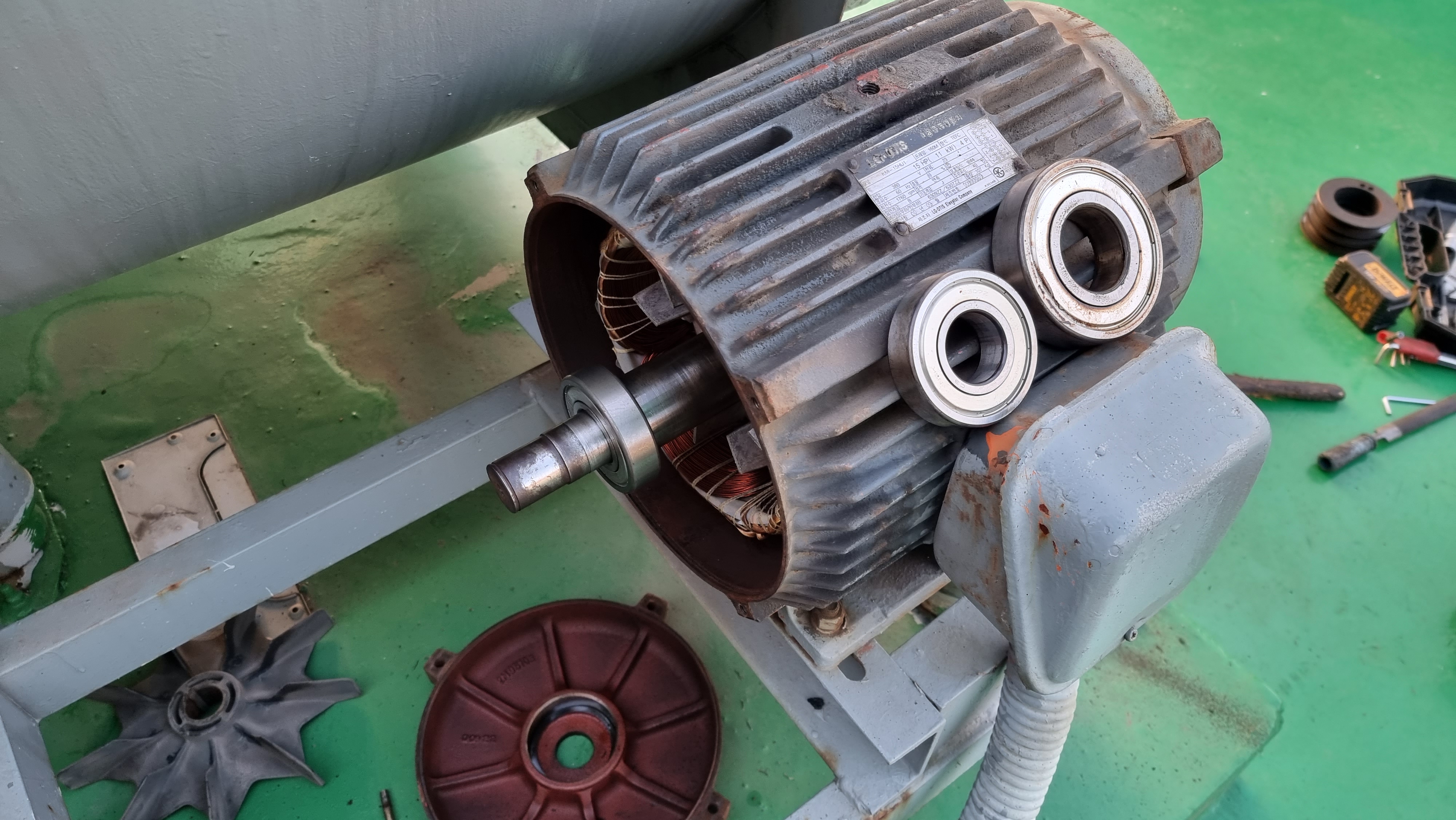

베어링 탈거

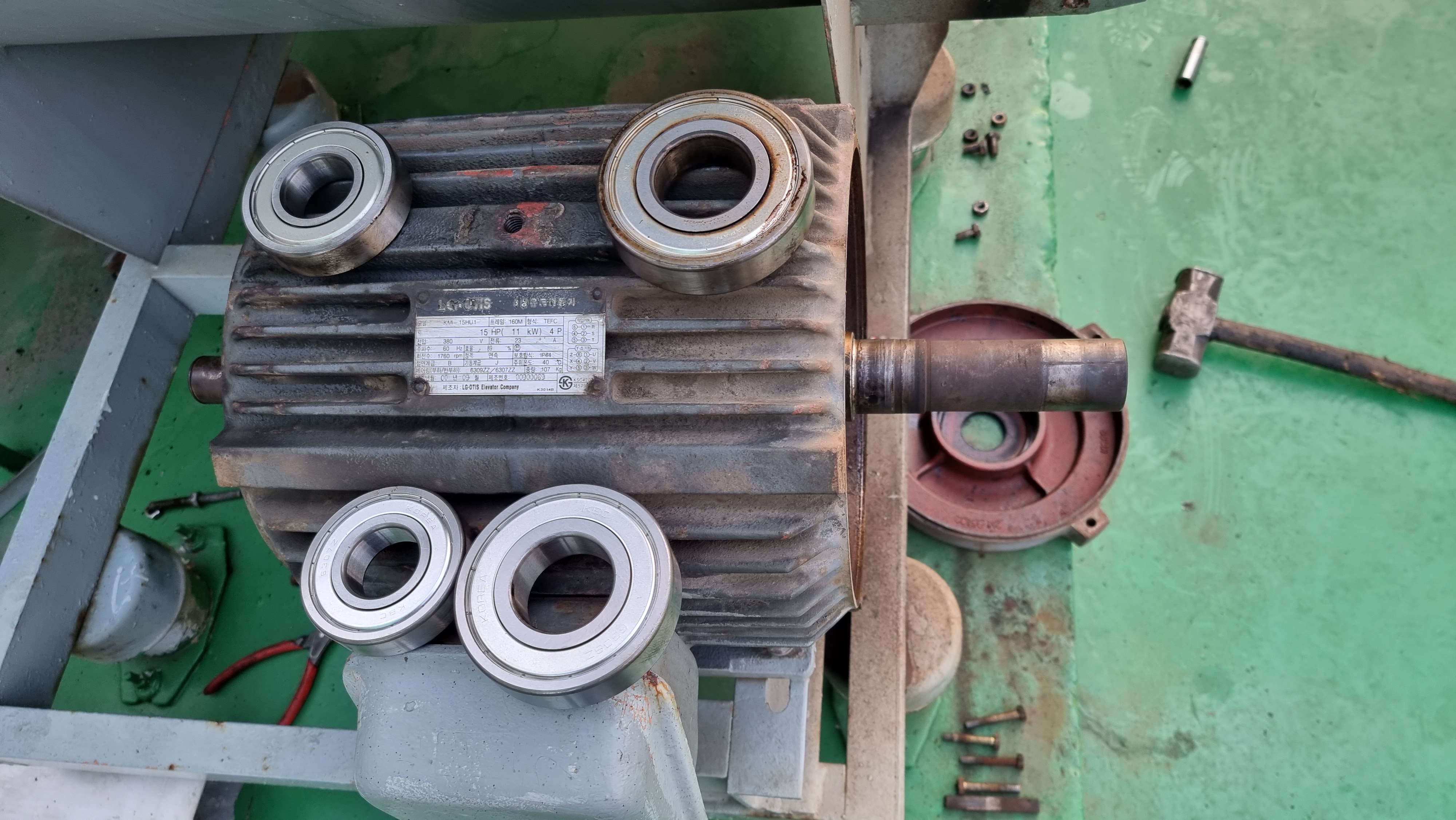

베어링 교환

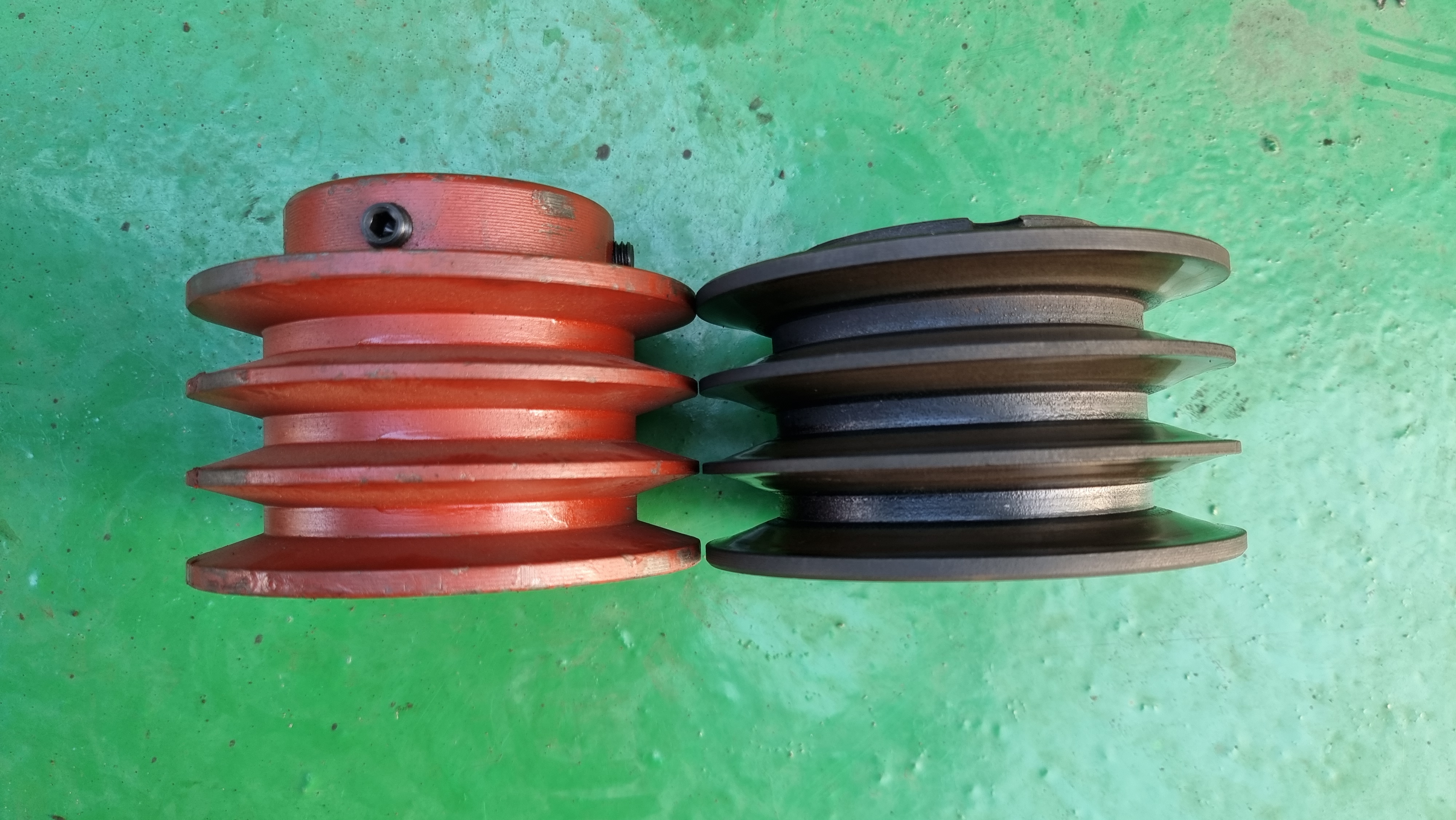

모터 풀리 마모도 비교

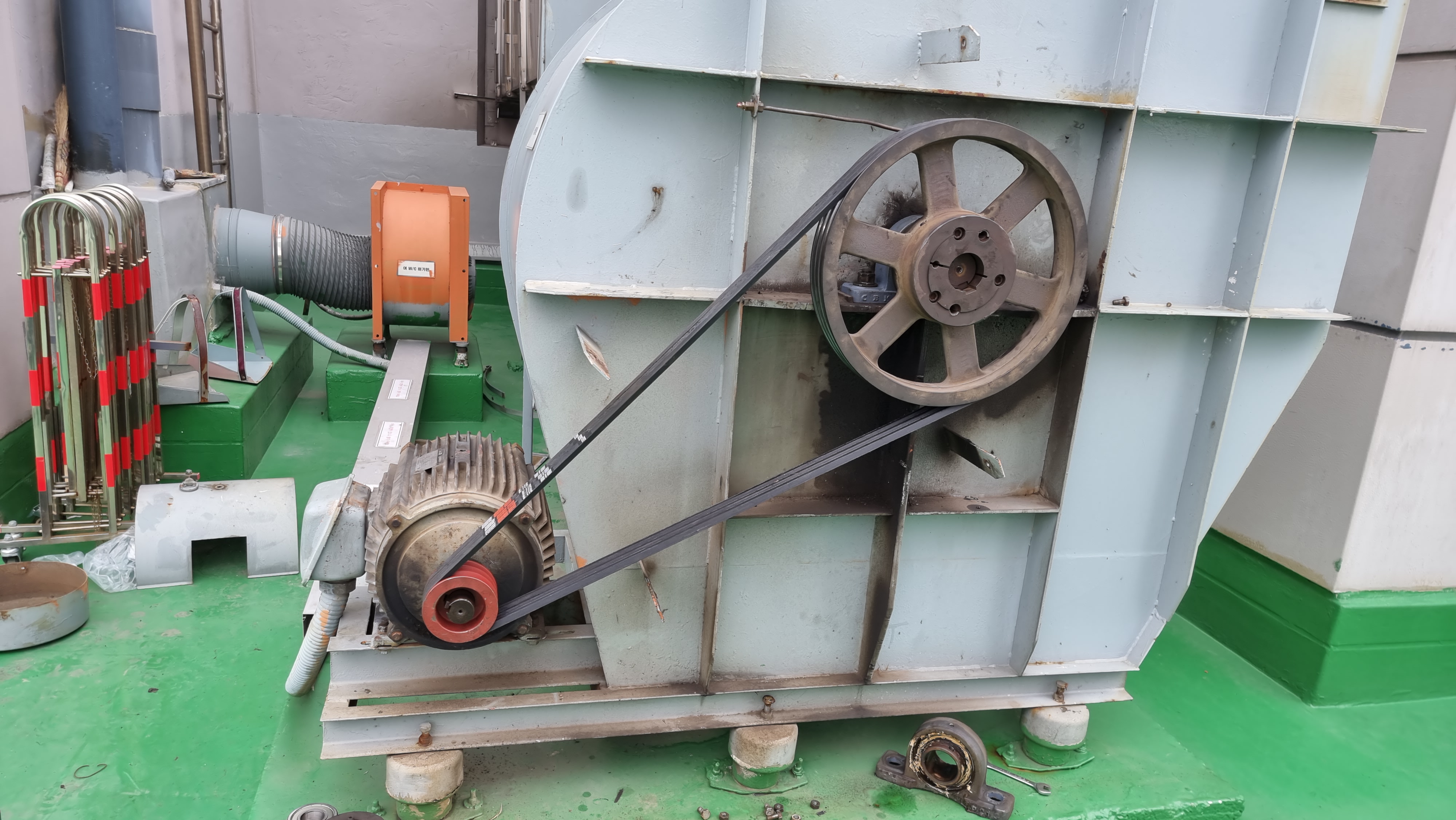

풀리 정렬
벨드 장력 조절

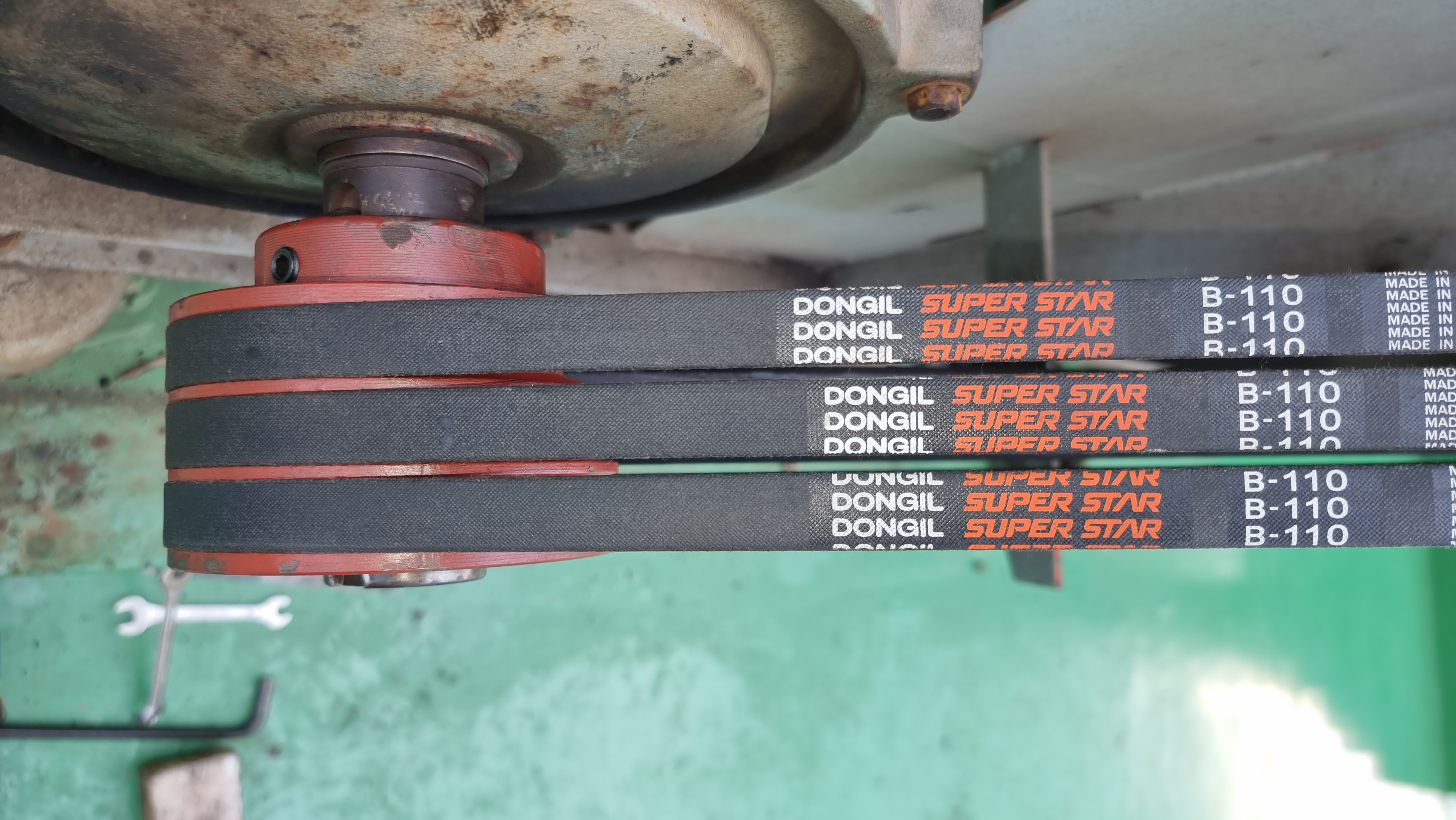

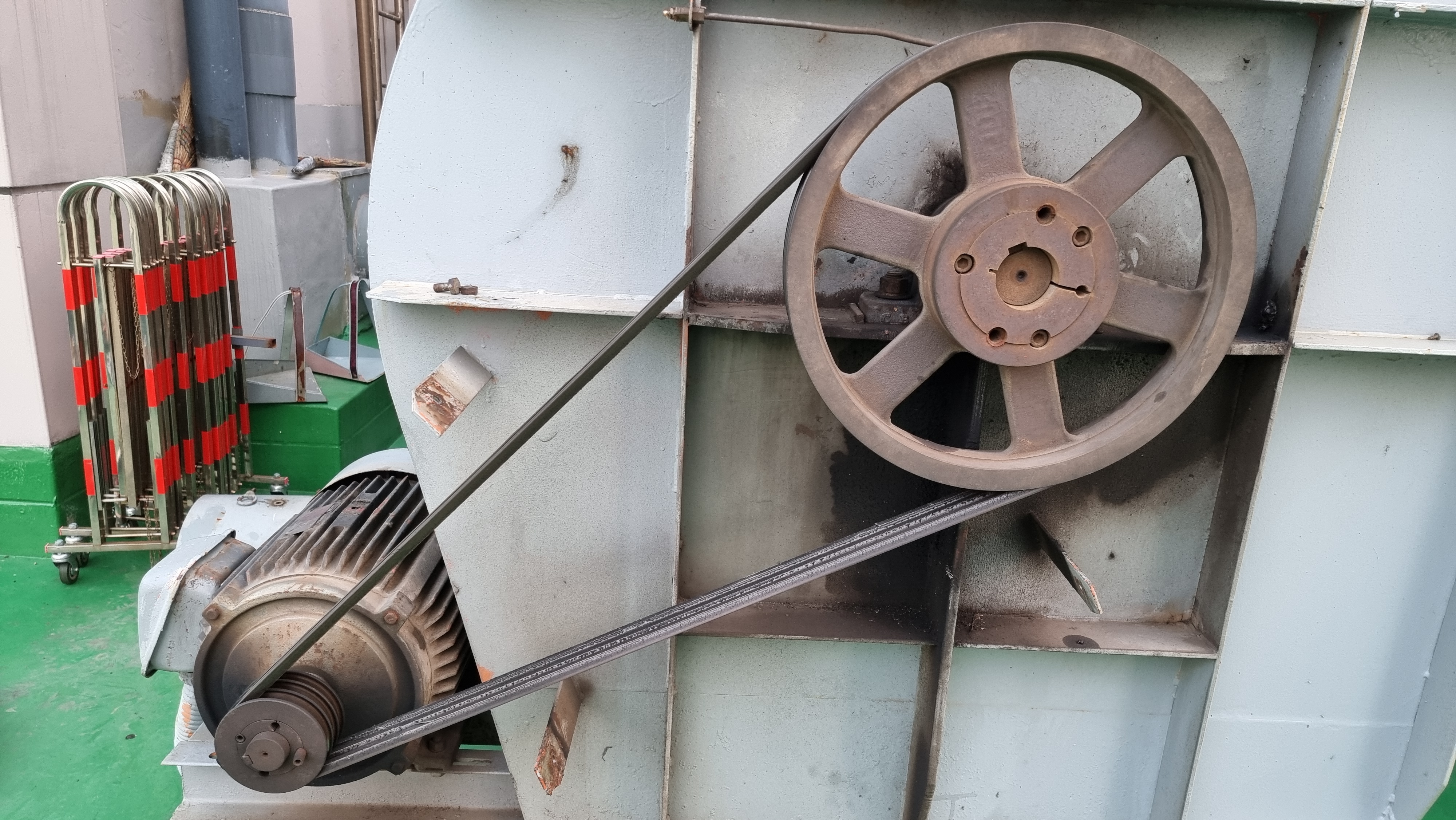

벨트 장착
벨드 안전커버 장착
흡입구 캔버스 교환

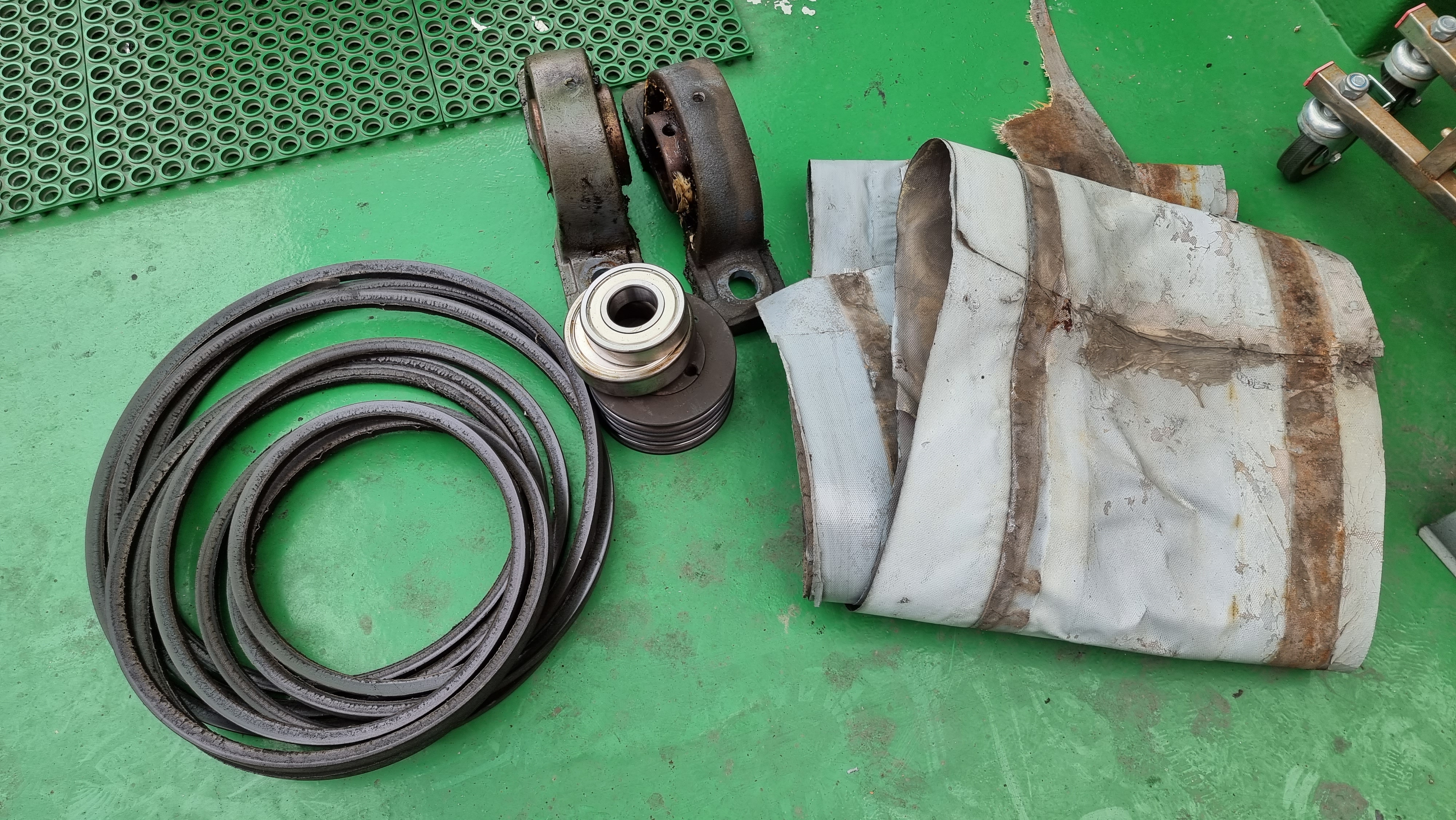

교체된 폐품들입니다.
궁금 사항 문의 : 010-3727-7299 대영기계공조
