화장실 배기휀 베어링교환, 배기휀 베어링교체,

화장실 배기휀의 이음 발생으로, 소모부품을 교환합니다.
휀 베어링과 모터 베어링 & 벨트는 기본적으로 교환하여야 관리하시기 용이합니다.

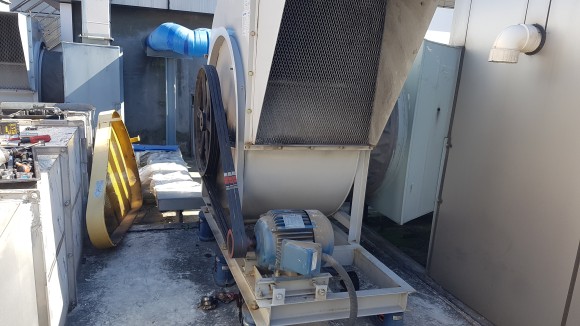

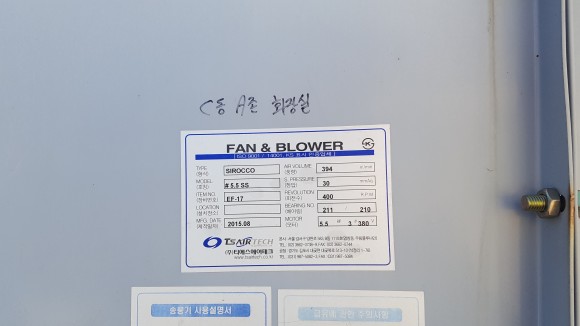

15F 옥외에 노출된 화장실용 배기휀의 제원입니다.



​



작업물을 인수받아,

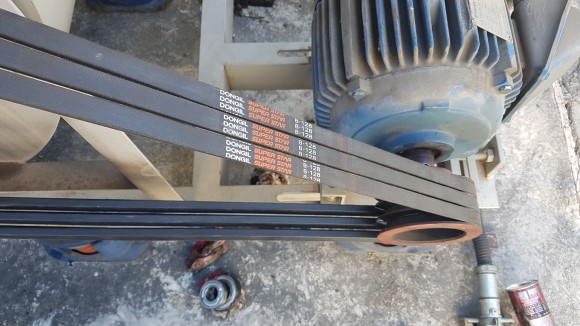

주변을 살피고, 안전커버와 V벨트를 탈거합니다.







흡입구 캔버스를 열어 윤활유 연락관과 베어링 볼트를 빼냅니다.

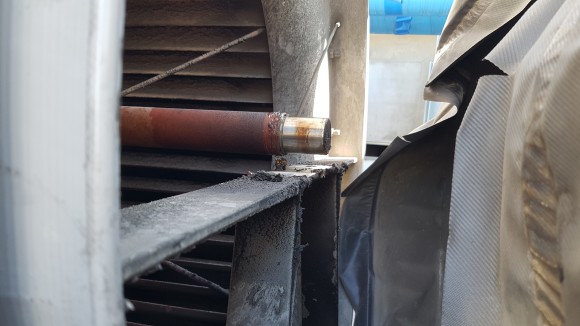

무부하 측 베어링이 탈거되었습니다.

(이곳의 샤프트 베어링 체결 부분은 깨끗합니다.)







베어링을 교체, 삽입합니다.

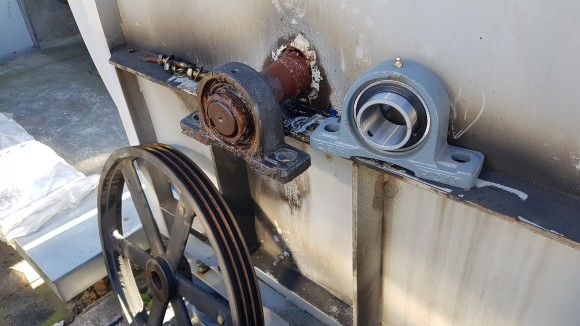

휀 풀리와 부하 측 베어링을 탈거합니다.

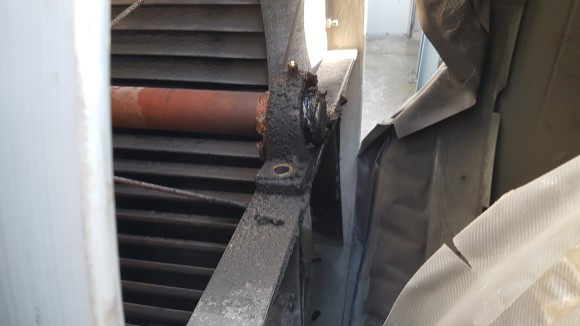

(우수와 습기로 샤프트가 산화되어 붉은색이 보입니다.)

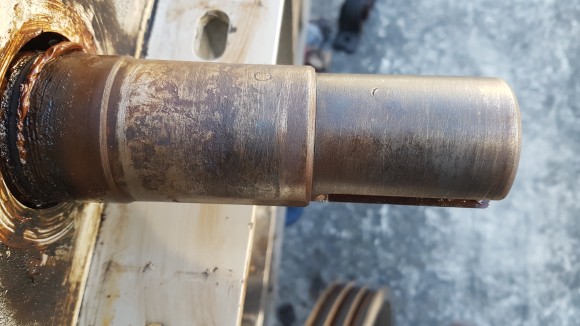

우수와 습기로 인해, 부하 측 샤프트가 부식이 생겼습니다.







샤프트 전체적으로 파였습니다.

점차 부식이 깊어져서, 휀 밸런스가 틀어지며 소음이 과다하게 발생할 것입니다.

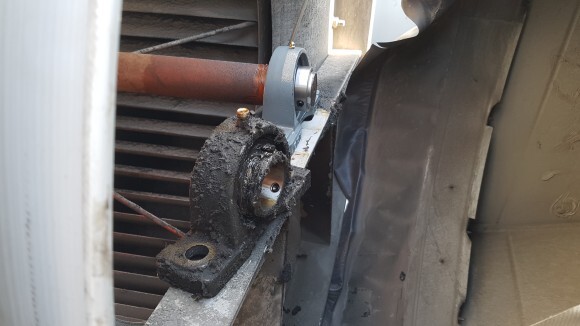

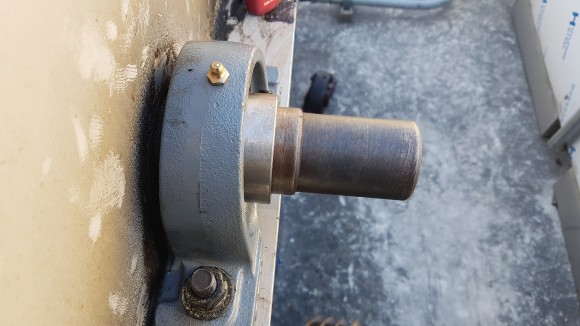

부하 측 베어링을 삽입합니다.







샤프트 단이 짧습니다.

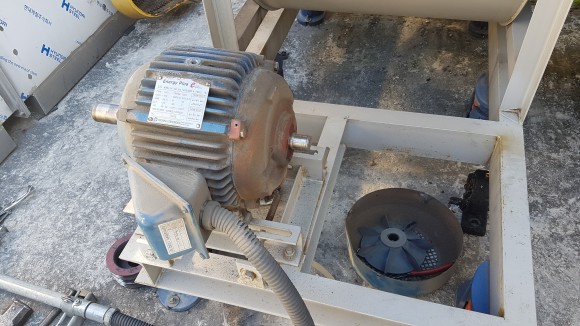

모터 베어링을 교환하기 위해 모터 안전커버와 냉각팬을 탈거합니다.

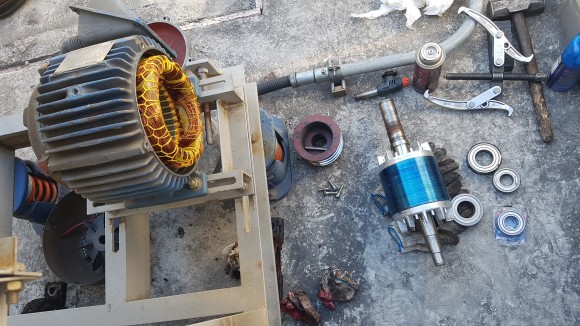

뒷 베어링 브라켓이 열리지 않아 로터를 꺼내 베어링을 교환합니다.







모터를 조립하고,

풀리 정렬과 벨트 장력 조절을 마칩니다.







안전커버를 장착하고,

시운전하여 진동과 이음 등을 확인시켜 드리고 담당자에게 인계하였습니다.
