화장실 배기휀 샤프트 교환

대영기계공조, 풍쟁이(바람) 2023. 4. 18. 12:06

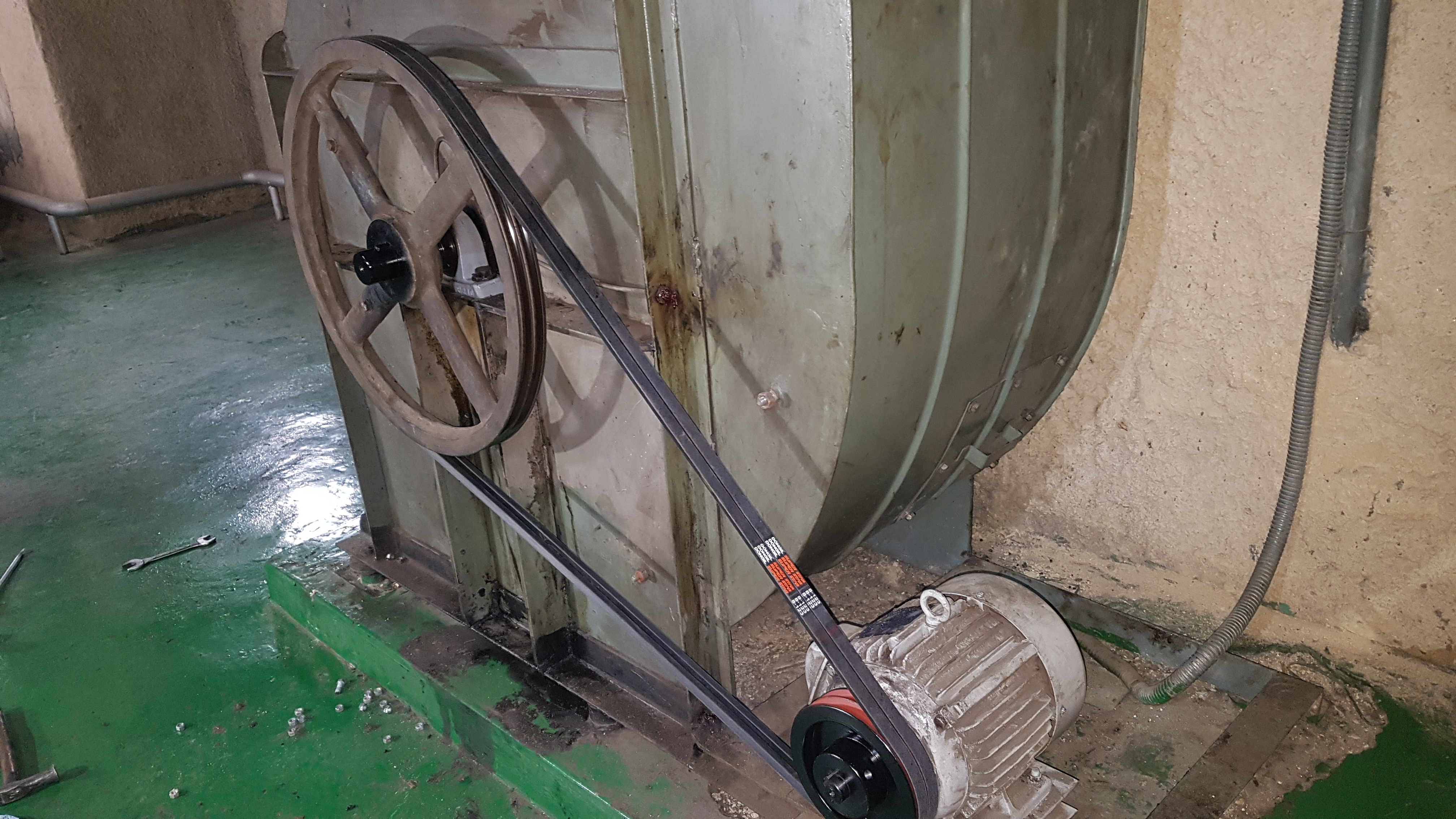

#화장실배기팬 #샤프트마모로 축과 소모된 부품들을 교환합니다.

오래된 송풍기로 휀 제원(명판)이 없습니다.
추정하면,
Sirocco Fan : 5SS * Fan speed : 500 RPM이면,
풍량: 300 CMM
정압: 45 mmAq
필요 동력: 5.5kw가 필요.

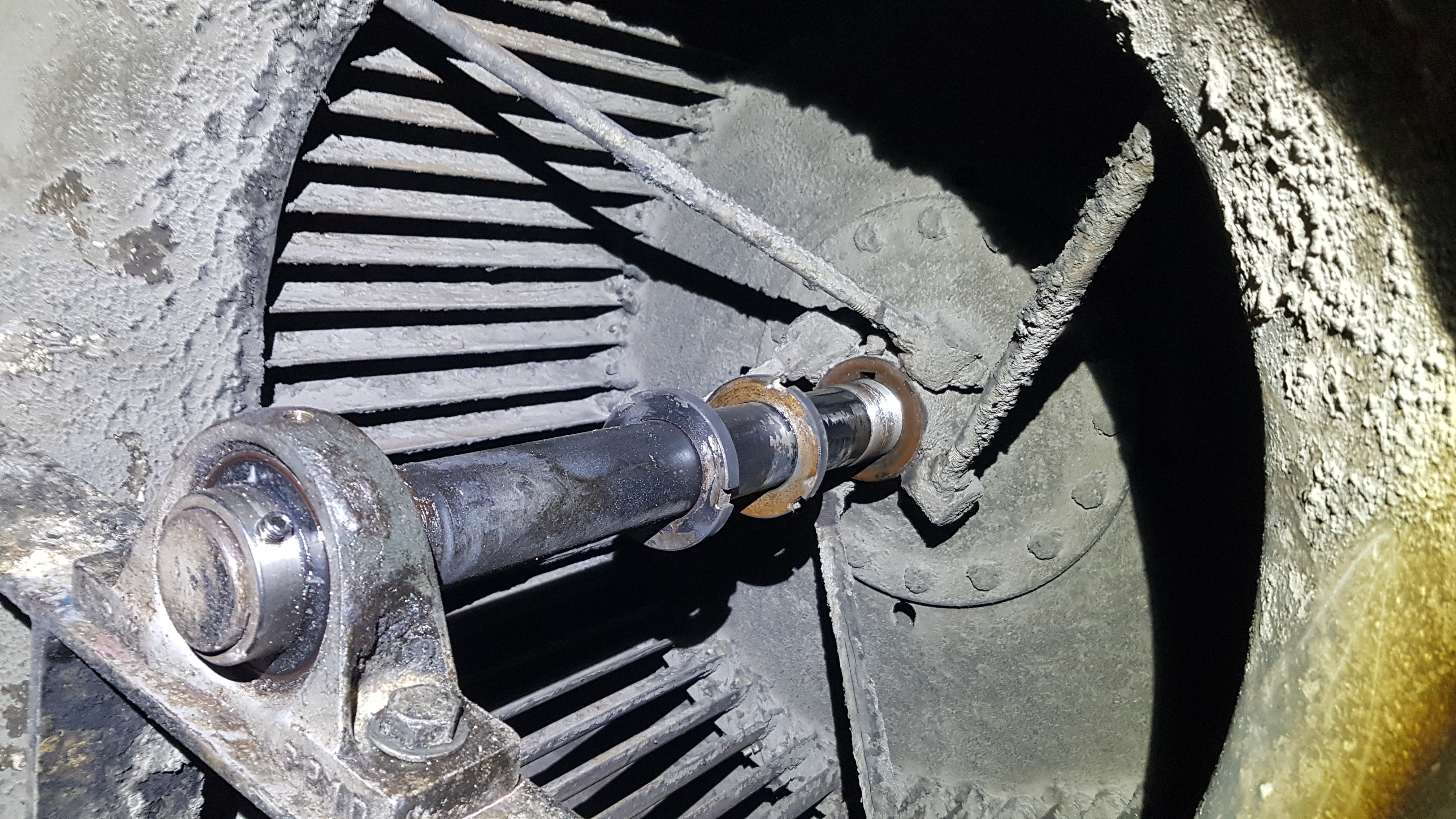

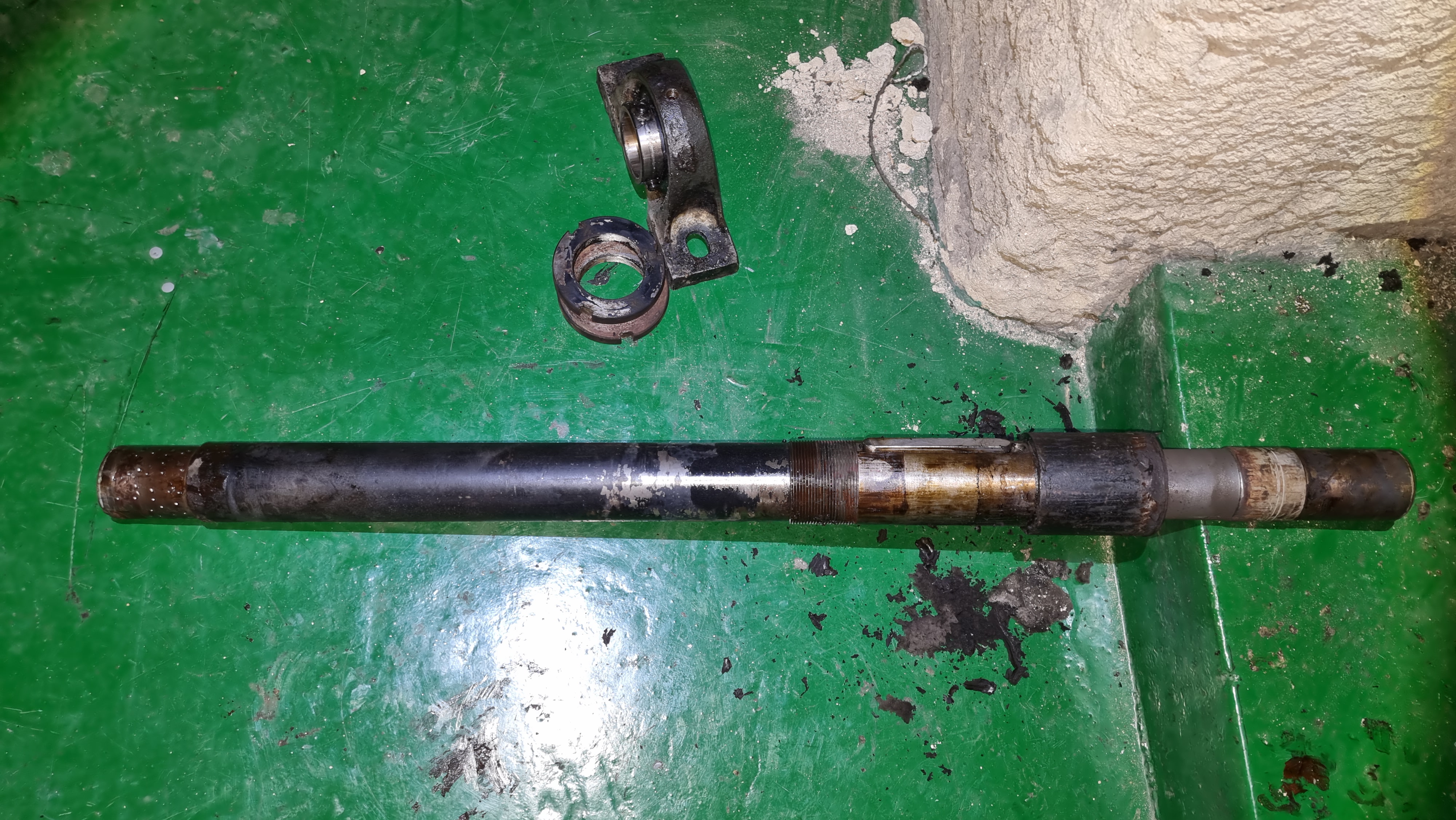

임펠러와 분리한 샤프트입니다.
베어링자리를 보시면, 무부하 측과 부하 측 양쪽 모두 마모가 생겼습니다.

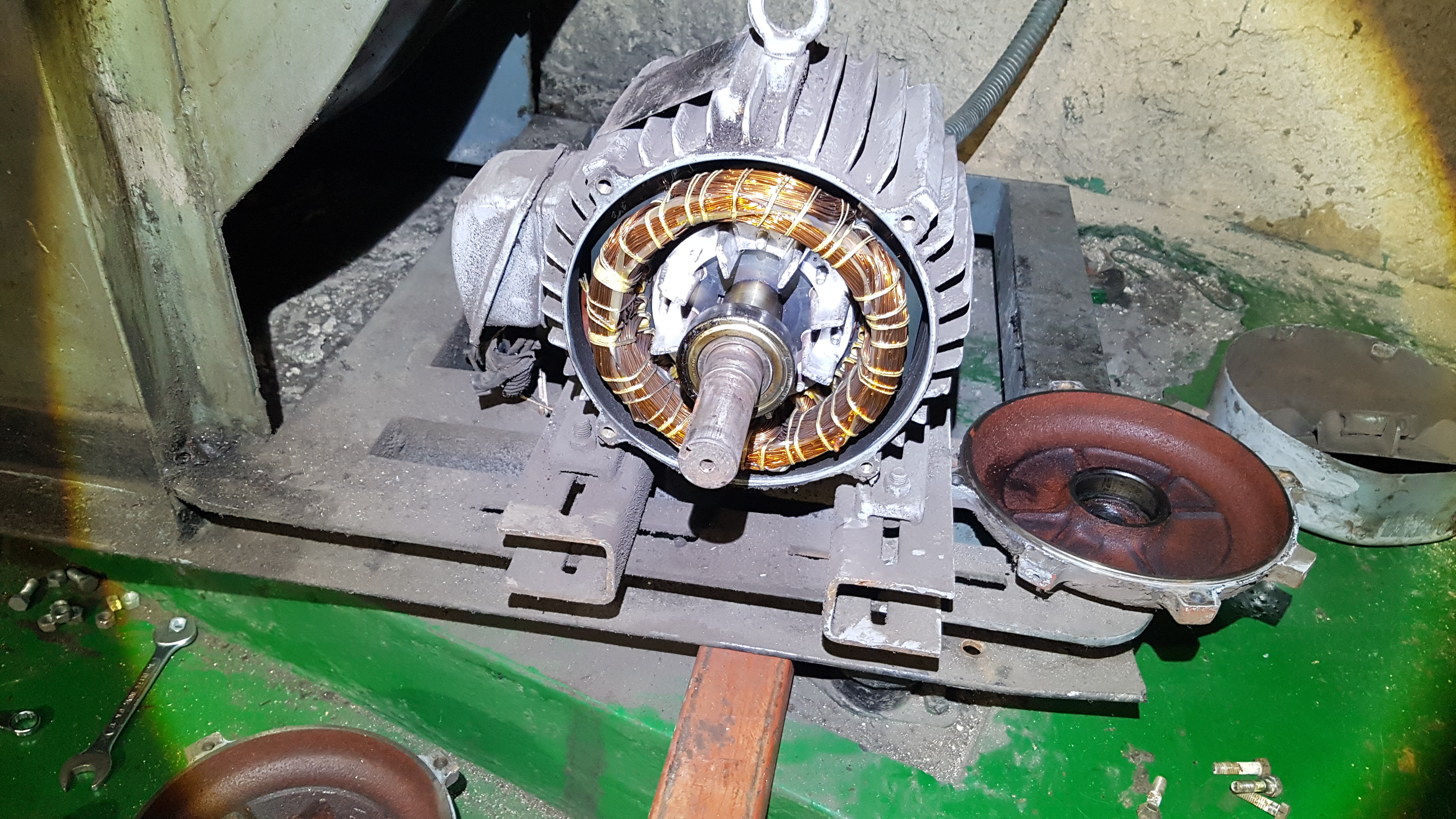

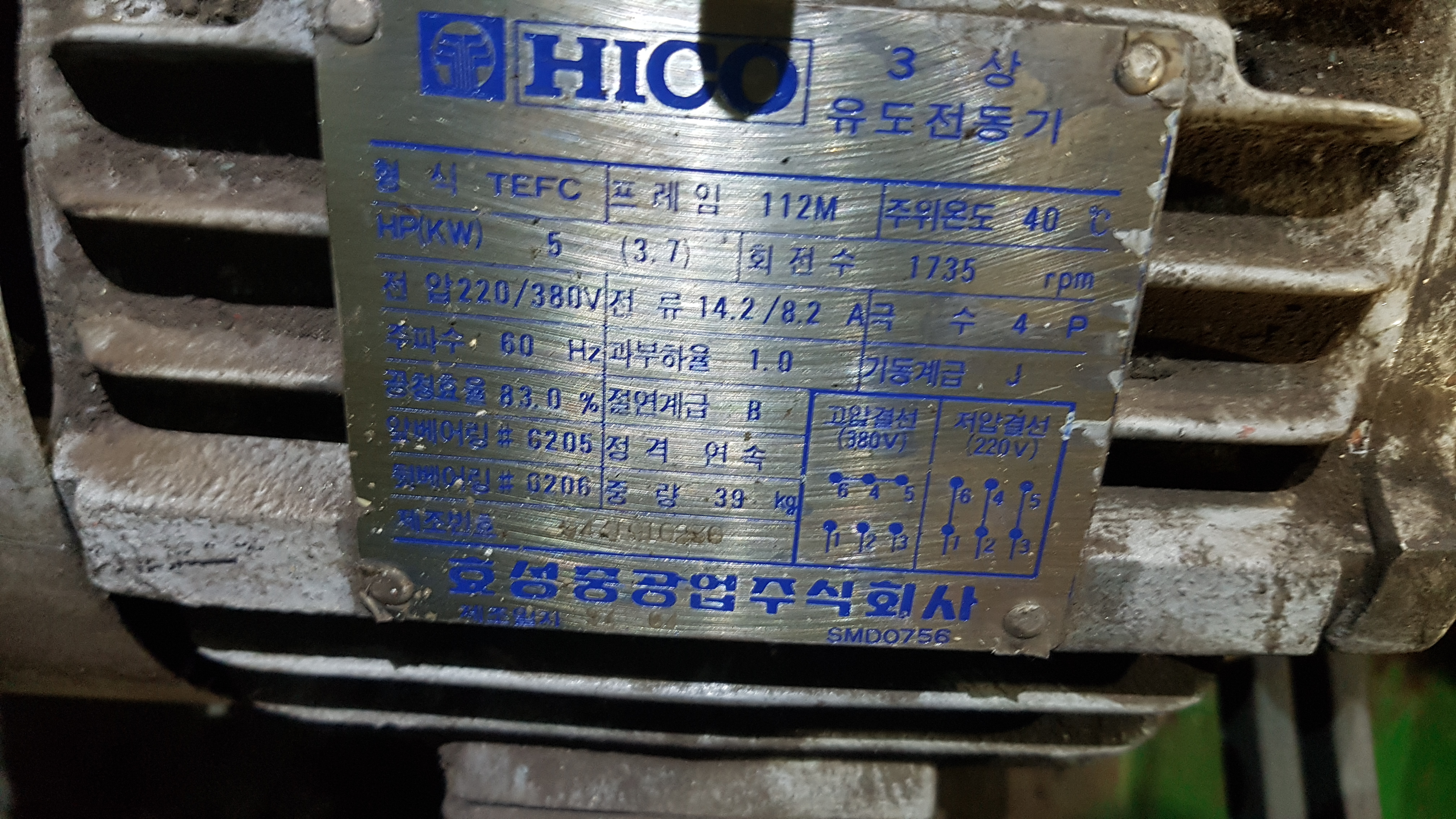

모터 용량은 3.7kw로 정격전류 8.2A입니다.
(동력이 많이 부족해 보입니다만!,,,
분진 등으로 배기량이 감소하여, 모터 용량은 그대로 두고, 휀 속도만 올리지 않았겠나 싶습니다.)

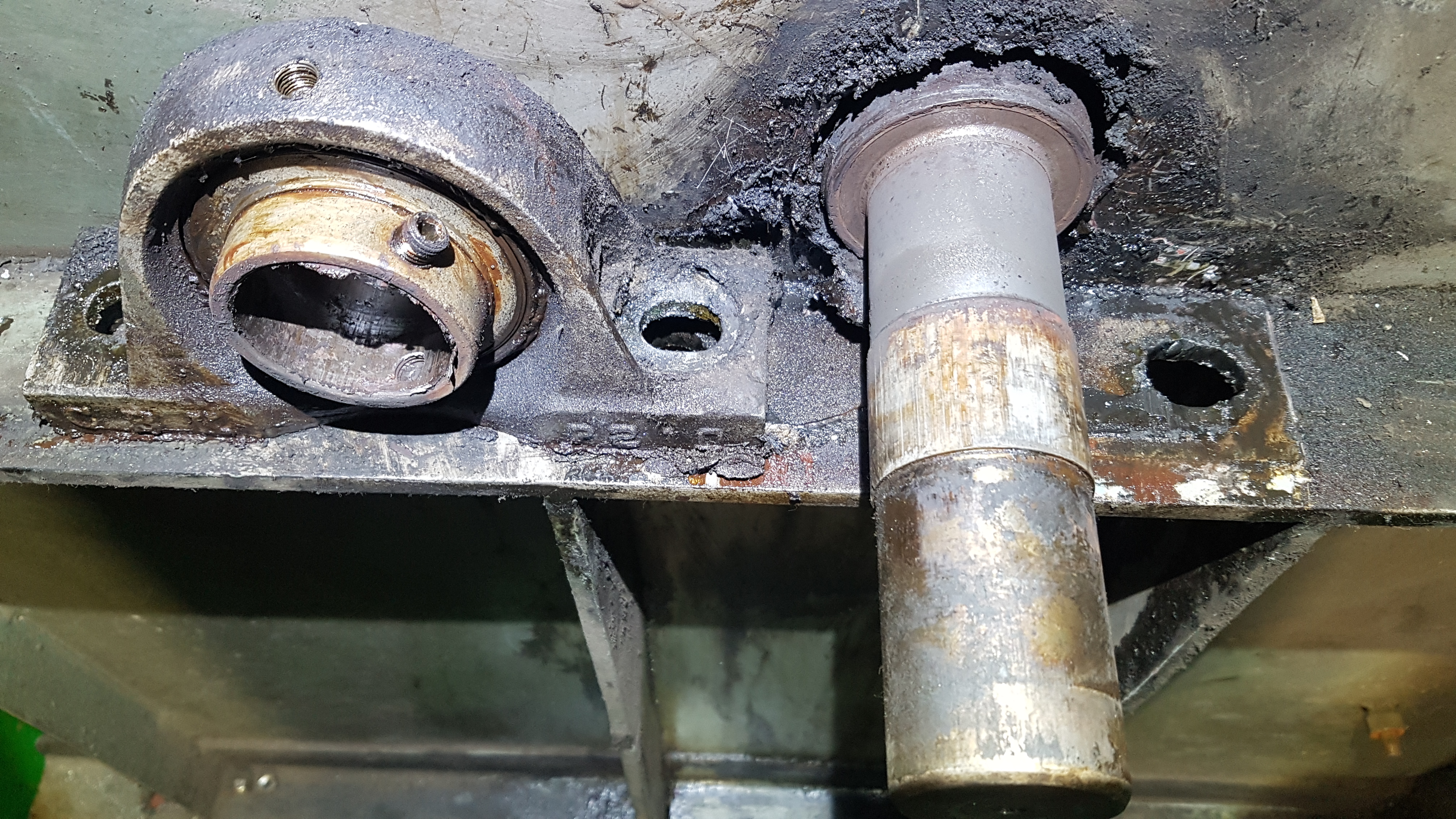

부하 측 베어링자리 상태가 양호치 못 합니다.

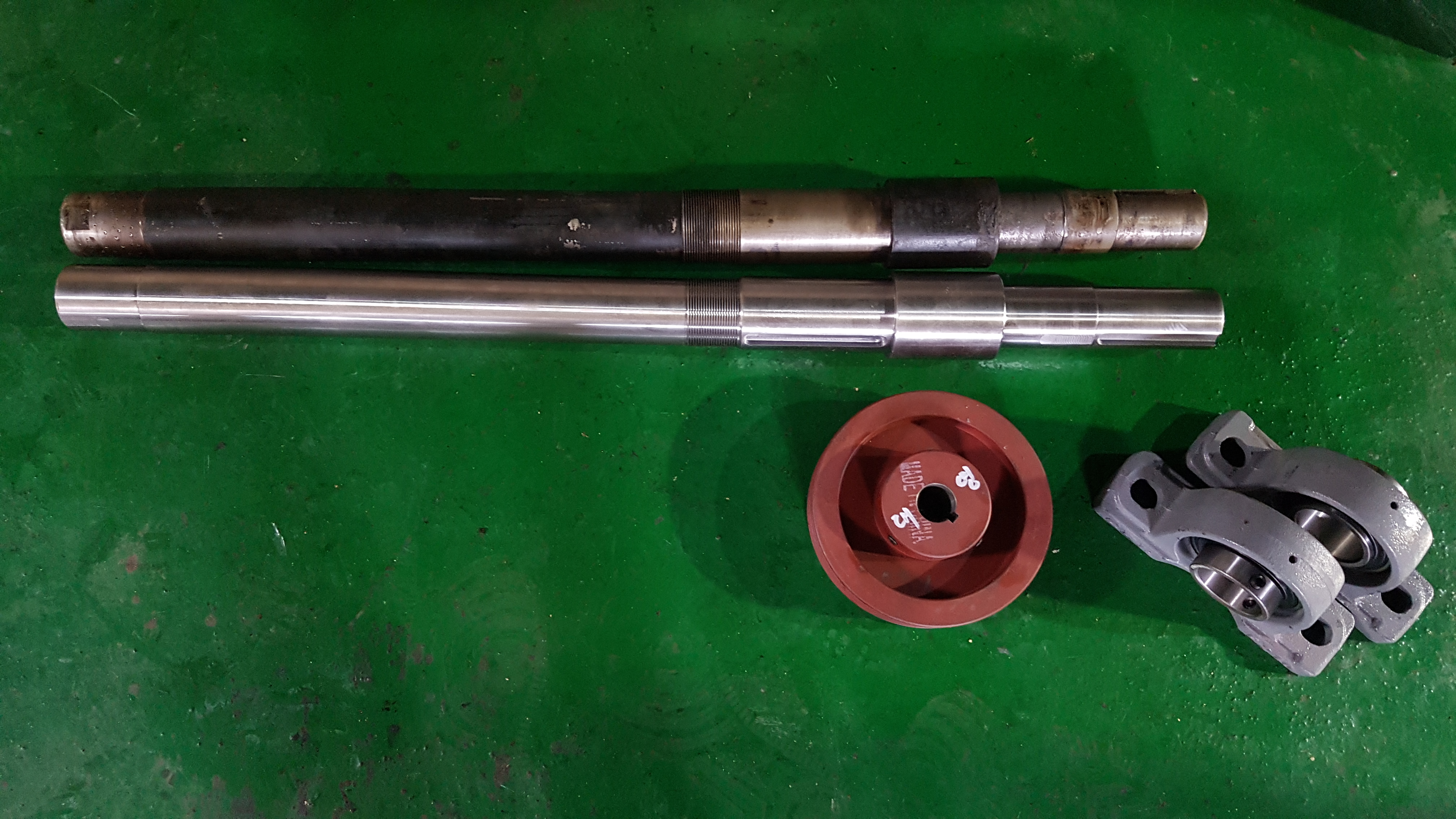

복사된 샤프트와 모터 풀리, 베어링입니다.

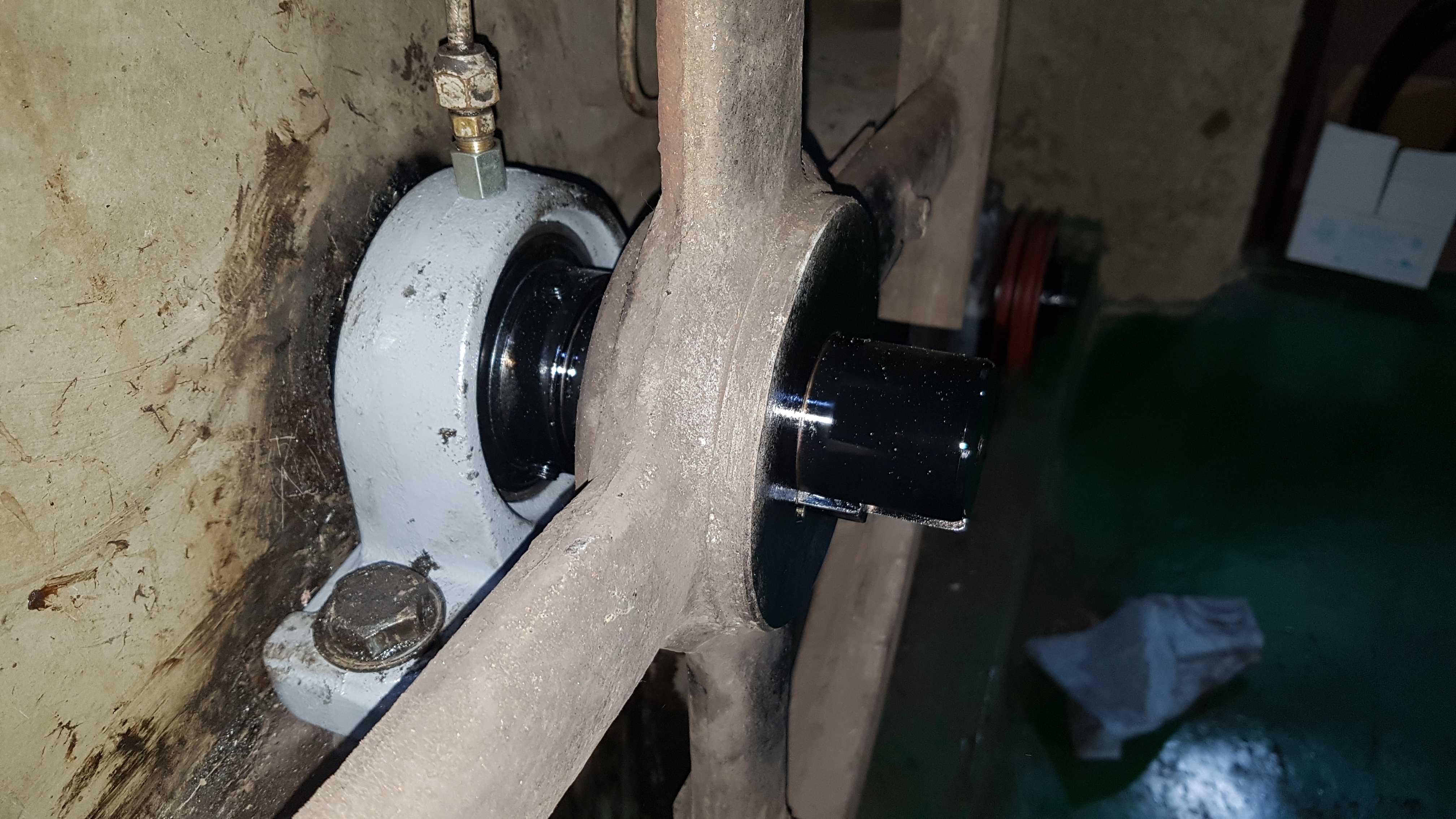

샤프트 조립과 베어링을 고정합니다.

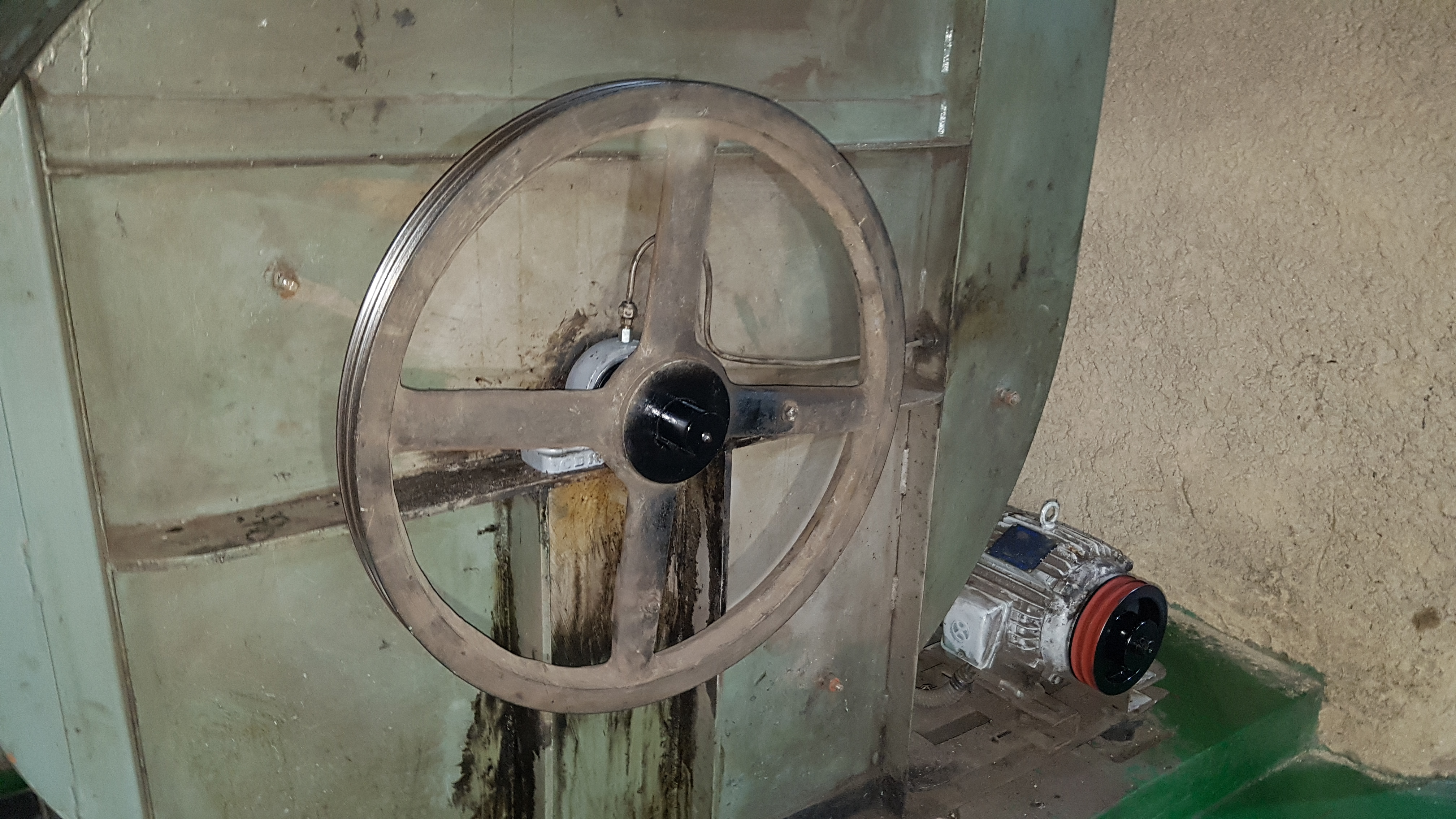

풀리 정렬과 벨트 장력 조절을 마칩니다.

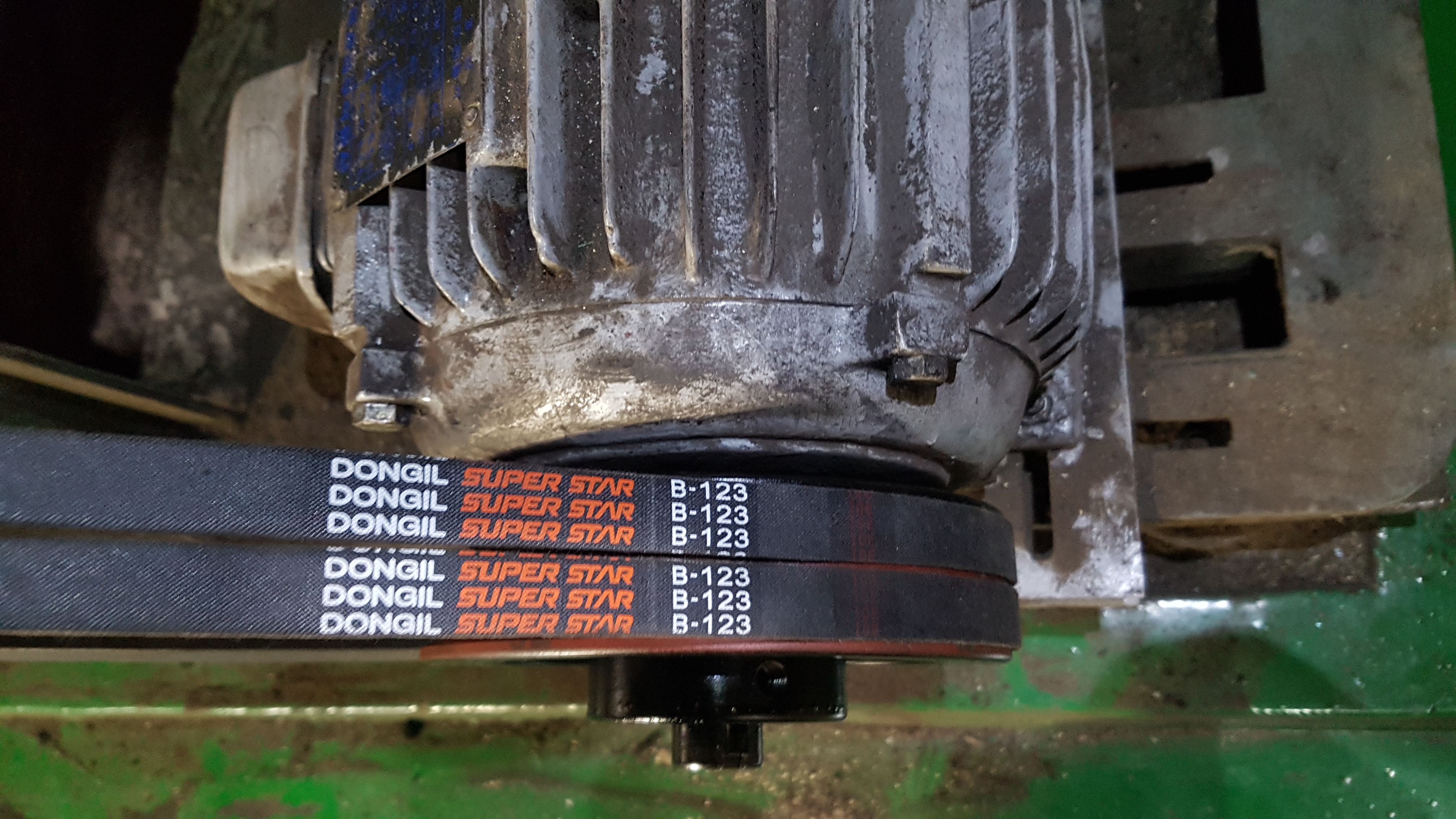

벨트를 장착합니다.

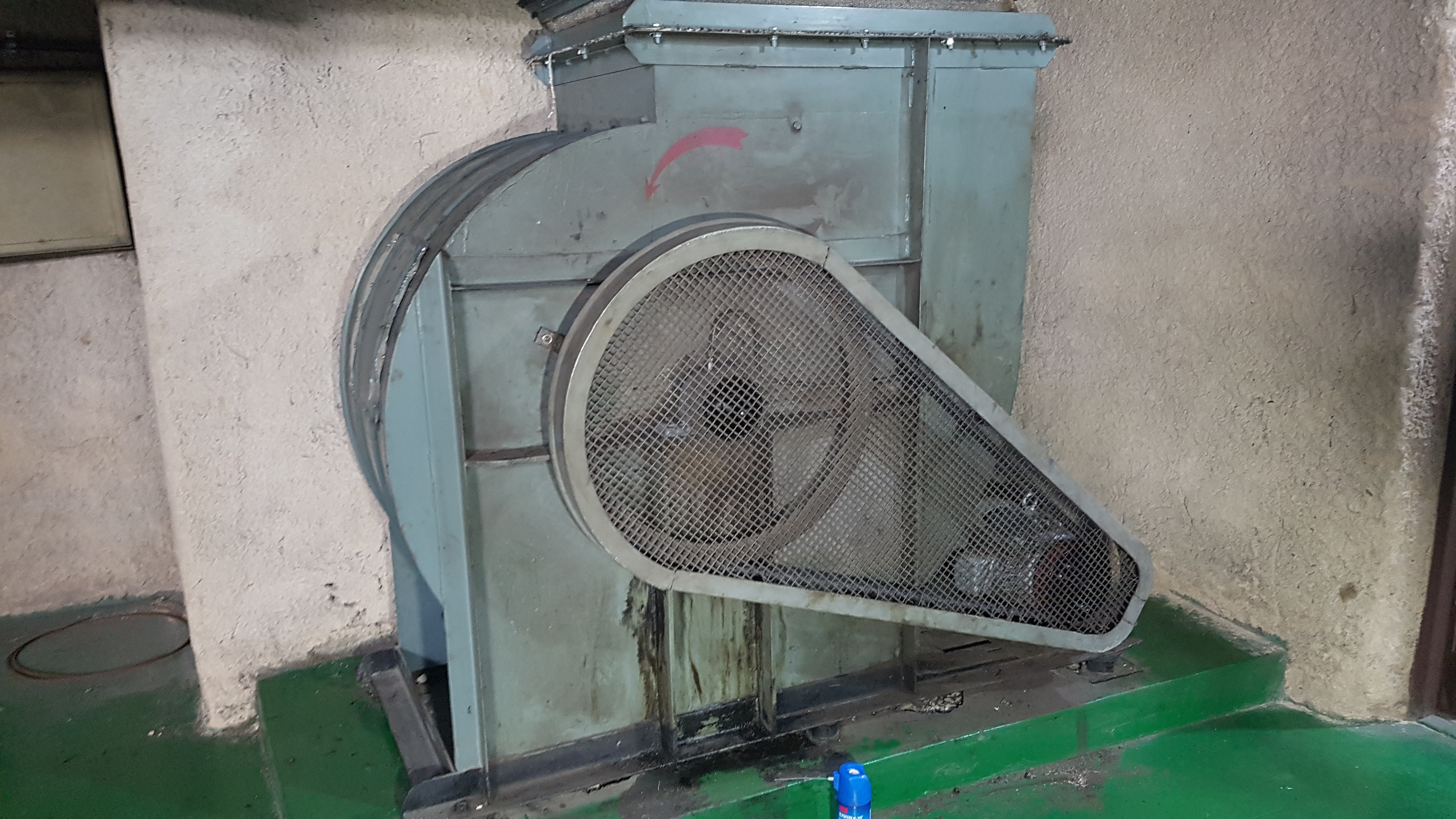

안전커버를 조립하고 시운전을 마칩니다.

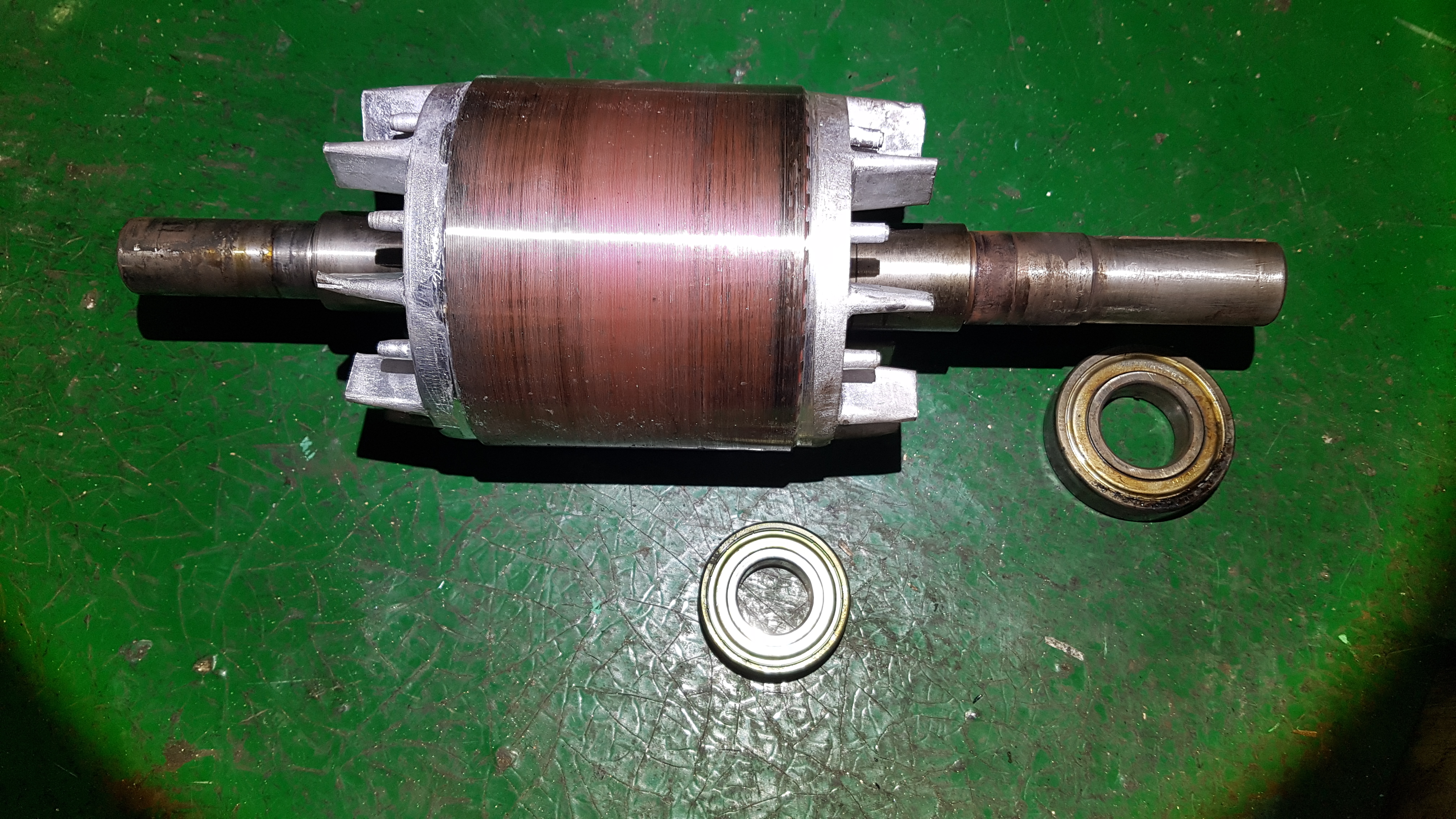

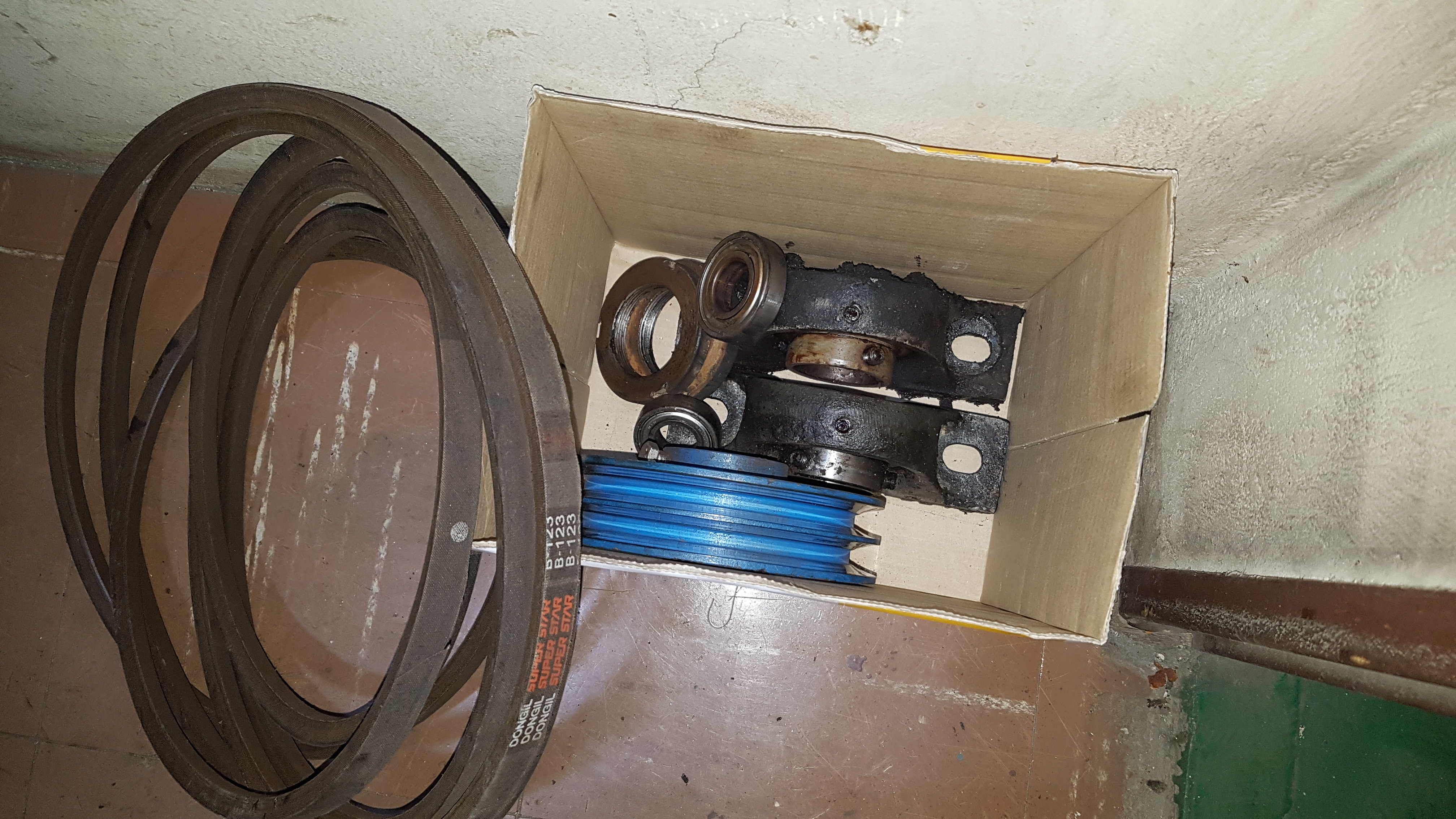

교환된 소모부품들입니다.
