주방 배기휀 (SF4.5S×7.5hp) 소음.

송풍기 베어링 소음이 심해져서 소모 부품들을 교환합니다.

휀 명판이 없습니다.

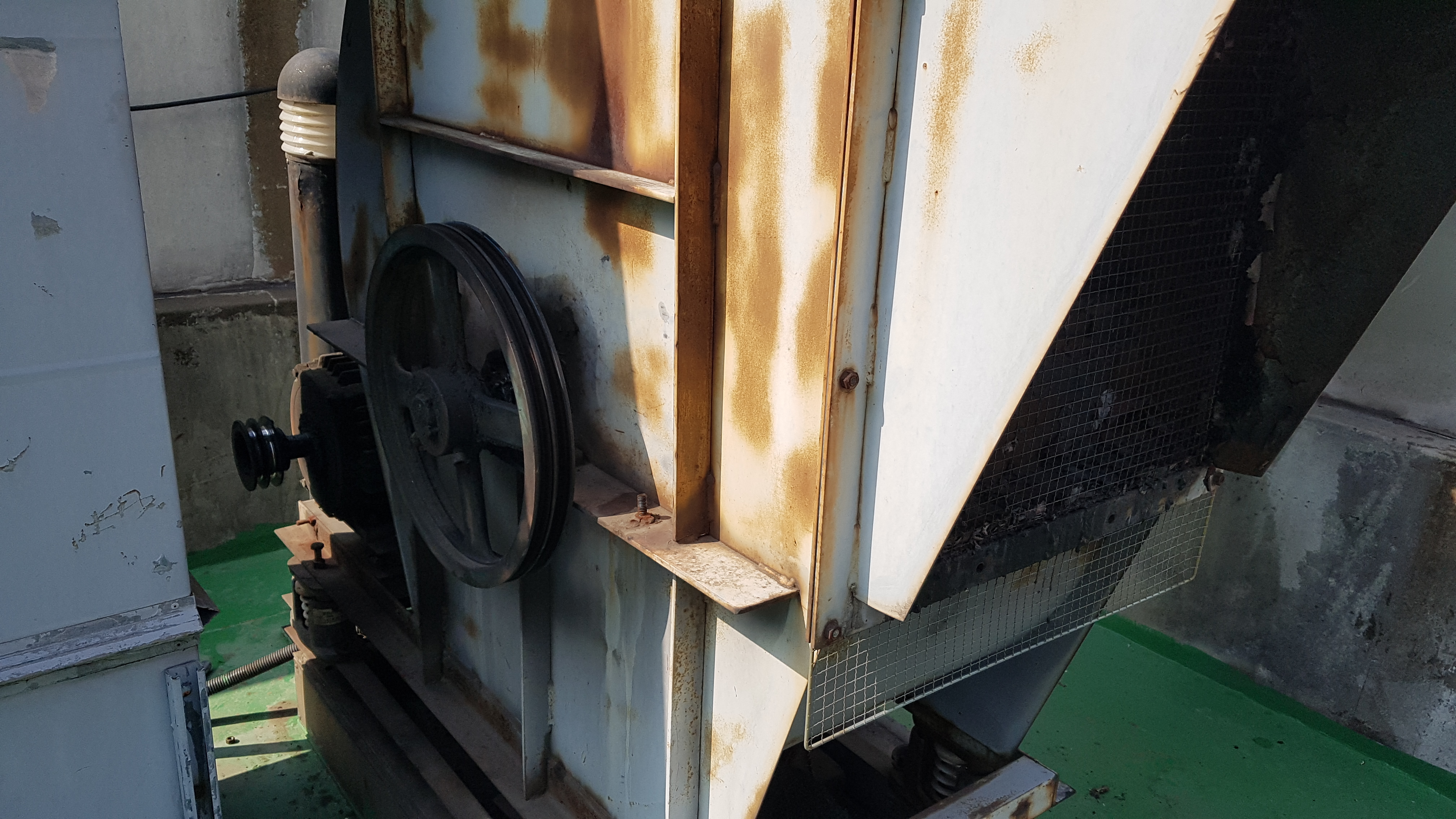

SF4.5 S×7.5HP, 우측에 조금 큰 휀입니다.

**좌측 휀과 같은 SF4 S× 5HP인데,
배기량을 늘리려고,
송풍기를 키운 것으로 판단되었습니다.
덕트 사이즈는 그대로인데, 풍량이 커지다 보니,
결과적으로는 덕트 소음이 발생하고 있습니다.

좌우 공간이 협소하여,

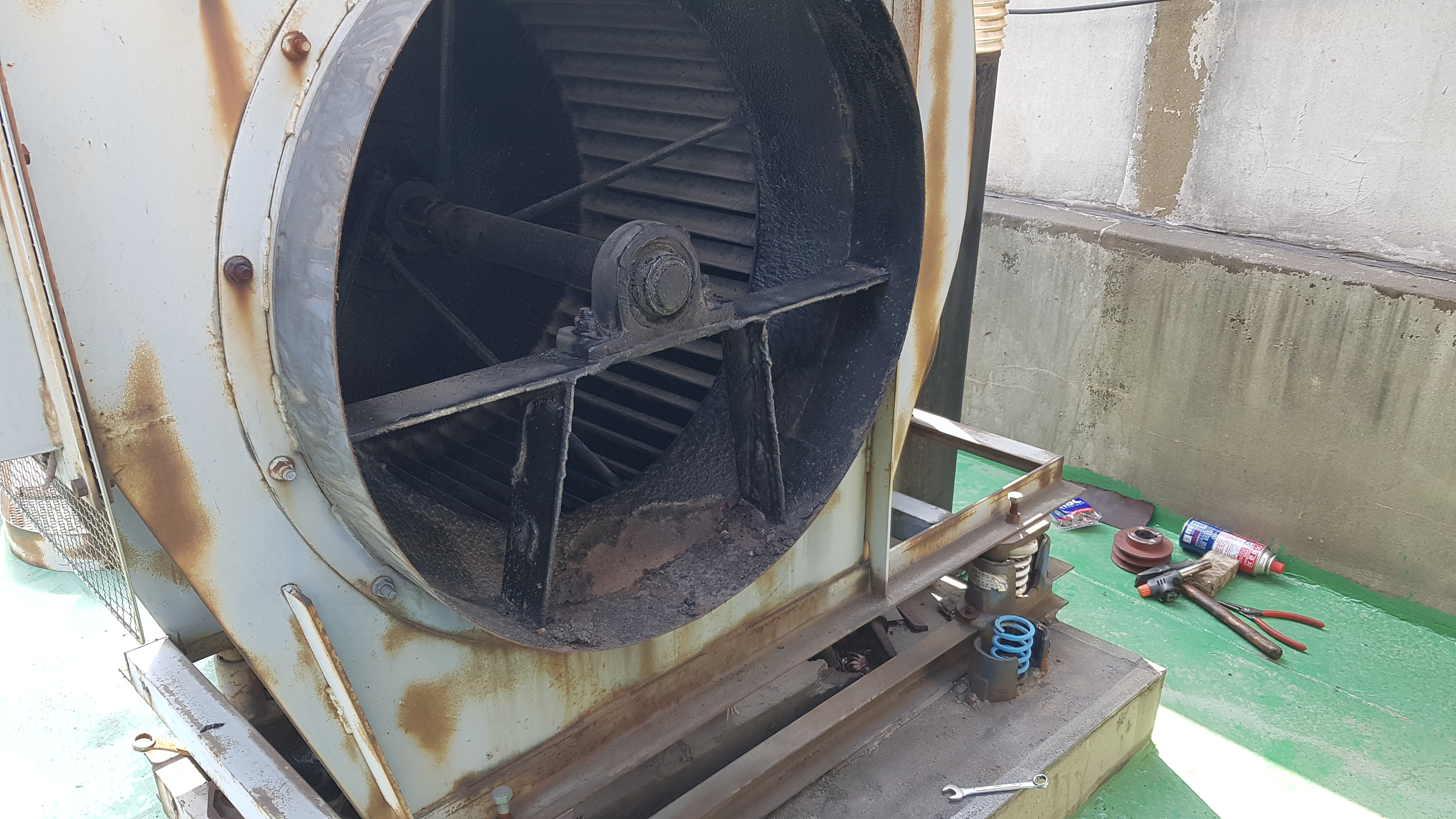

흡입구 챔버를 분리하여 공간을 확보합니다.

벨트커버와 벨트를 분리합니다.

휀 풀리 분리하고요,

부하 측 베어링 제거합니다.

샤프트 용접해서 가공한 흔적과

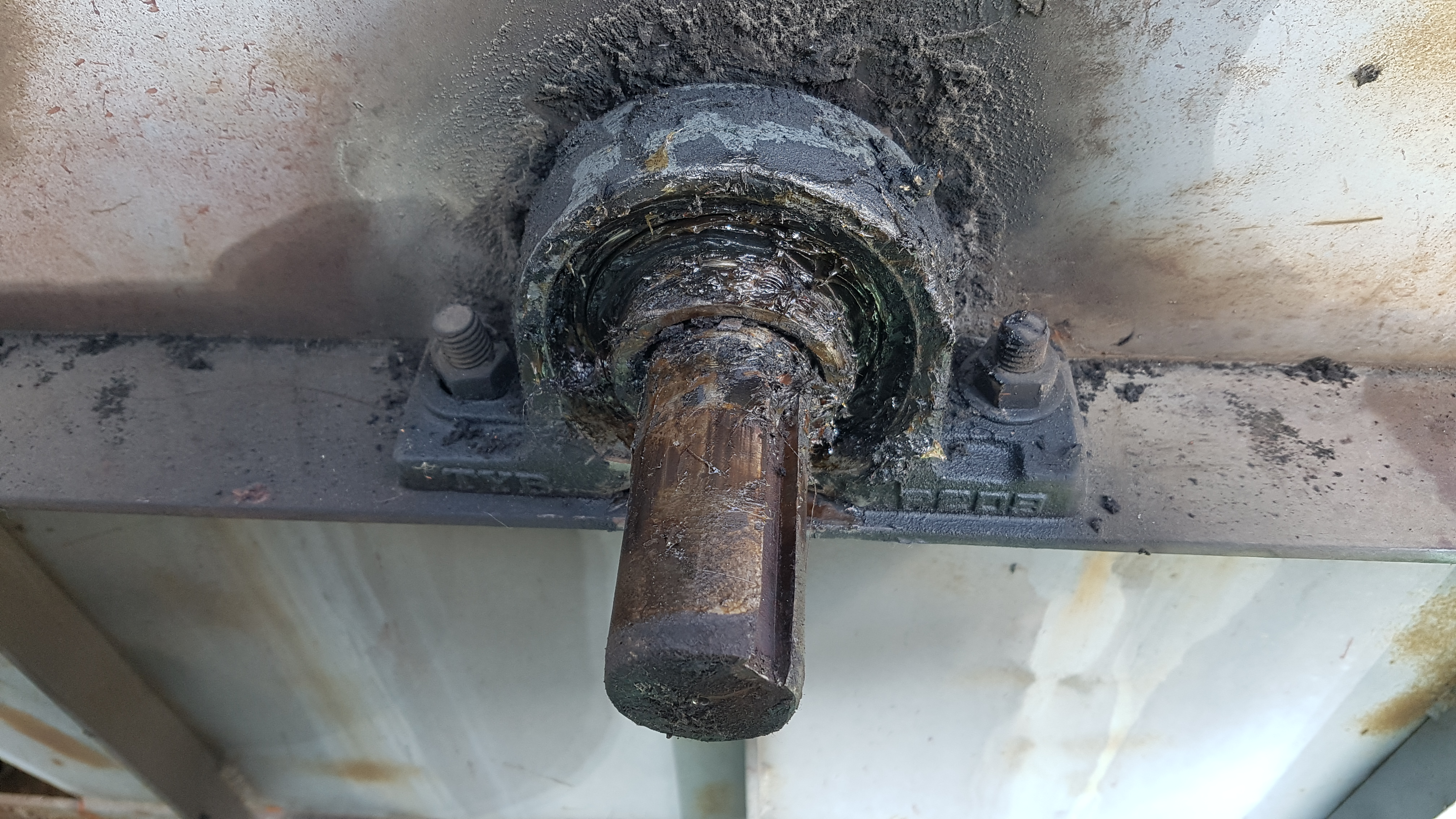

샤프트 베어링 자리에 마모 현상이 발생했습니다.



사용자에게 현 상태와 앞으로 일어날 수 있는 문제 등을 말씀드리고 최선의 방법으로 베어링을 장착합니다.




무부하 측 베어링 윤활유 공급관이 설치가 안 돼서 윤활유 주입이 없었습니다.

베어링을 교환하고 급유관도 설치해 드렸습니다.

모터 부하 측 베어링 자리도 마모가 발행되었습니다.

모터 베어링 교환합니다.

모터 풀리 마모 상태를 확인해 보세요.

* 풀리 홈이 마모되면 슬립현상이 심해져서 소음 발생과 송풍량 감소로 효율이 현저히 떨어지게 됩니다.

풀리 정렬과 벨트 장력을 마칩니다.
